直列四缸四冲程内燃机曲柄连杆机构

　　这套直列四缸四冲程动力核心结构，是当前民用乘用车、小型工程机械动力单元里应用占比最高的结构形式之一，日常做动力总成匹配、教学演示、结构拆解实训时，这类三维结构是最常用的参考载体。从实际应用场景来看，这类结构广泛覆盖1.0L-2.5L排量区间的燃油动力设备，小到家用代步乘用车的动力舱，大到小型固定式发电机组、轻型工程机械的动力源，甚至部分农用作业机械的动力单元，都采用同结构逻辑的曲柄连杆布局，核心是通过四个气缸的交替做功，抵消单缸动力的脉冲振动，让动力输出更平顺。

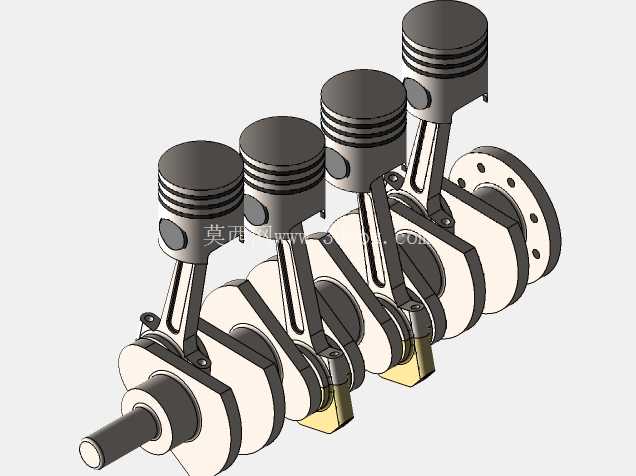

　　从功能特性上拆解，这套结构完整还原了四冲程循环的动力传递路径：活塞顶部承接燃烧室燃气爆发的下压力，通过活塞销将力传递给连杆，连杆把活塞的往复直线运动转化为曲轴的旋转运动，最终通过曲轴后端的法兰端将扭矩输出给传动系统。四个活塞按照1-3-4-2或者1-2-4-3的固定点火顺序交替动作，让曲轴每旋转720度完成一个完整的做功循环，相邻气缸的做功冲程间隔180度曲轴转角，能最大程度降低曲轴运转的转速波动，不需要额外加装大质量的平衡轴就能满足多数民用场景的平顺性要求。

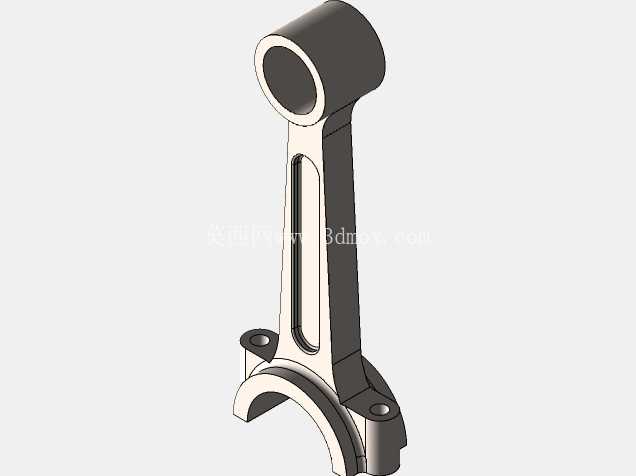

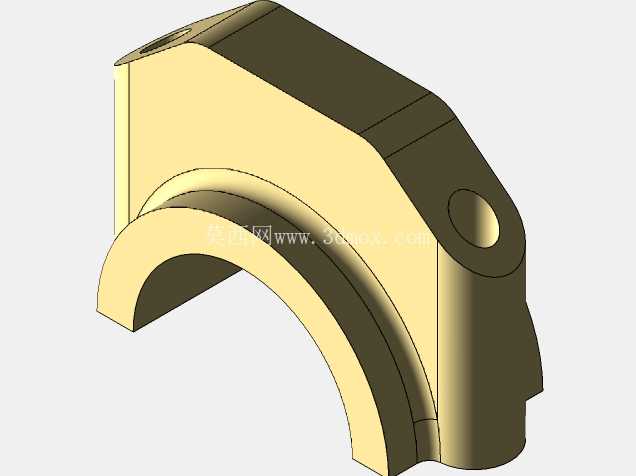

　　做这套结构的三维设计时，首先要敲定的是缸心距参数，这是整个动力单元的核心安装边界，直列四缸的缸心距直接决定了整机的长度方向尺寸，既要给气缸套、冷却水道留出足够的壁厚空间，又要控制整机长度避免在乘用车前舱布置时挤占转向、散热系统的安装空间。活塞的设计要匹配燃烧室的压缩比要求，顶部的凹坑轮廓、活塞环槽的位置和深度都要和缸径、行程参数匹配，活塞销的偏移量通常会设置在主推力面一侧0.5-1mm的位置，用来降低活塞换向时对气缸壁的敲击噪声。连杆的大小头中心距是和活塞行程、曲轴回转半径直接绑定的参数，设计时要校核连杆在运动过程中会不会和气缸壁、曲轴平衡块发生运动干涉，尤其是活塞运行到上止点时，连杆小头的摆动角度不能超过设计阈值，避免连杆承受过大的侧向弯折力。

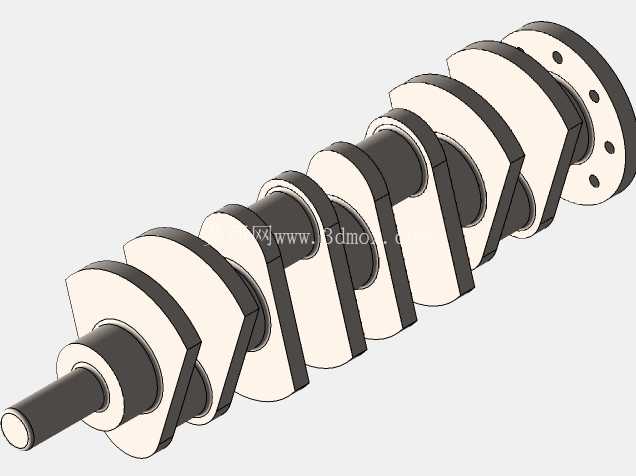

　　曲轴的设计是整个结构的核心难点，四个曲柄销的相位角要严格按照做功顺序错开90度，平衡块的配重需要精确计算，用来抵消活塞、连杆往复运动产生的一阶、二阶惯性力，曲轴的主轴颈直径、曲柄销直径要根据目标输出扭矩做强度校核，主轴颈的长度要和缸体的主轴承座宽度匹配，后端的输出法兰要预留和飞轮、液力变矩器连接的螺栓孔位，前端的轴颈要留出安装正时齿轮、皮带轮的空间。从安装边界来看，这套直列四缸结构的宽度方向尺寸主要由曲轴的回转直径、连杆大头的摆动范围决定，高度方向尺寸由活塞上止点到曲轴回转中心的距离、油底壳的最小安装高度决定，所有运动部件的包络面都要和缸体、缸盖的内壁预留至少3mm以上的安全间隙，避免热膨胀后出现运动卡滞。

　　在实际做结构验证时，这套三维模型可以直接用来做运动仿真，模拟不同转速下活塞的运动速度、连杆的受力变化、曲轴的扭矩输出波动，也能用来检查不同曲轴转角下各部件的干涉情况，给后续的工程图绘制、零部件加工提供直接的尺寸参考。对于刚接触动力结构设计的从业者来说，拆解这套结构的装配逻辑，能快速理解往复式内燃机的核心动力传递路径，掌握曲柄连杆机构的尺寸匹配原则，避免在实际设计中出现运动干涉、强度不足的问题。
