三星手机充电器三维结构设计作品

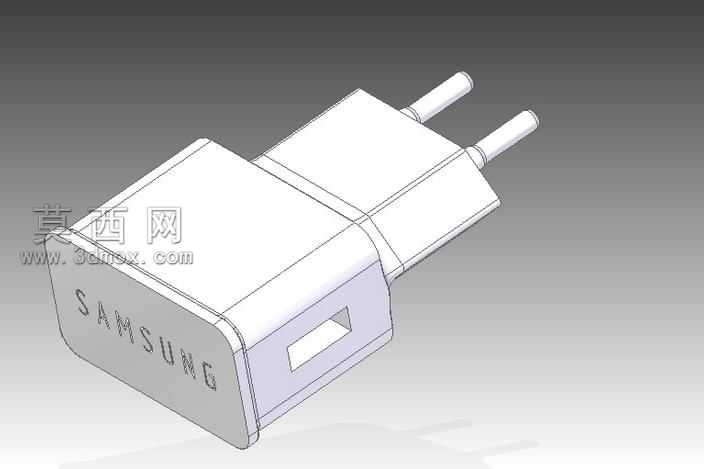

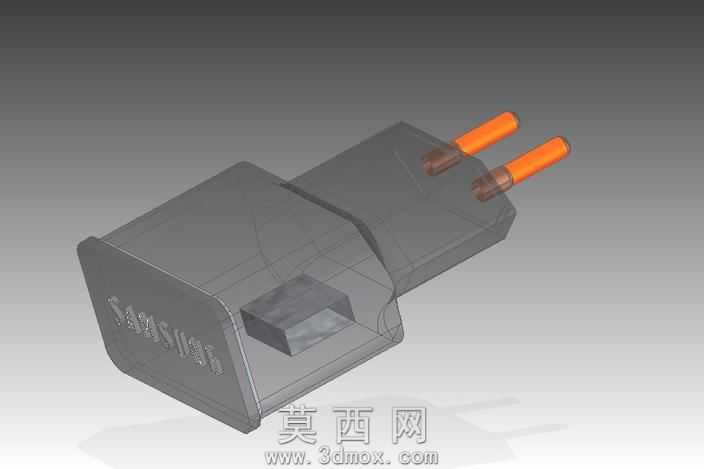

本作品为三星手机充电器的三维结构设计模型，建模阶段采用实体建模与曲面建模结合的方式，精准还原了欧规插脚式充电器的整体外观与内部腔体结构。首先通过草绘绘制充电器主体的截面轮廓，利用拉伸、拔模、倒圆角等基础特征构建出充电器外壳的基础形态，针对插脚与壳体衔接的过渡区域，采用曲面修剪、缝合的方式处理曲面连续性，保证外观曲面顺滑无棱角，符合消费类电子产品的握持安全与外观质感要求。模型采用半透明可视化效果展示内部结构，可清晰呈现内部用于放置电源电路板、整流元件、USB输出接口的腔体空间，插脚部分采用独立实体建模，还原了金属插脚的圆柱形态与嵌入壳体的固定结构，插脚与壳体的配合间隙按照实际产品的装配公差进行预留，还原真实产品的装配逻辑。材质设置上，外壳部分赋予半透明磨砂塑料材质，调整材质的透明度、粗糙度与折射参数，模拟半透PC材质的视觉效果，既可以展示内部结构布局，又保留了外壳的实体质感；金属插脚部分赋予橙铜色金属材质，调整金属度、反射率参数，还原铜质插脚的金属光泽与质感。设计过程中充分参考了三星原装充电器的实际尺寸比例，对壳体表面的品牌标识区域做了结构预留，壳体的分型线位置按照实际注塑模具的开模逻辑进行设置，保证模型结构符合注塑生产的工艺要求，插脚的倾斜角度、伸出长度均符合欧规插头的尺寸规范，USB接口的腔体尺寸符合通用USB-A接口的装配标准，可用于后续的结构验证、装配干涉检查以及产品展示用途。渲染阶段采用三点布光方式，主光源从侧上方打亮模型主体，辅光源补全暗部细节，背光源勾勒模型轮廓，配合渐变灰色背景突出模型的结构层次，半透明材质的光影折射效果经过多次参数调整，既能够清晰展现内部结构轮廓，又不会因为透明度过高丢失外壳的形态特征，整体模型结构完整，细节还原度高，可作为数码配件类产品结构设计的参考案例使用。
