啮合式传动驱动与小齿轮组结构

　　这套啮合传动齿轮副的设计，核心围绕小扭矩输入、大扭矩输出的动力传递需求展开，在小型机电设备、精密传动机构、电源配套调压装置的动力链路中都有广泛适配场景。日常做结构选型时，很多新手容易忽略齿轮啮合的侧隙预留问题，这套模型在建模阶段就把齿侧间隙控制在了0.02-0.05mm的合理区间，既不会因为间隙过大造成传动回程误差，也不会因为间隙过小导致高速运转时齿面咬合磨损，适配常规工况下1000-3000rpm的输入转速要求。

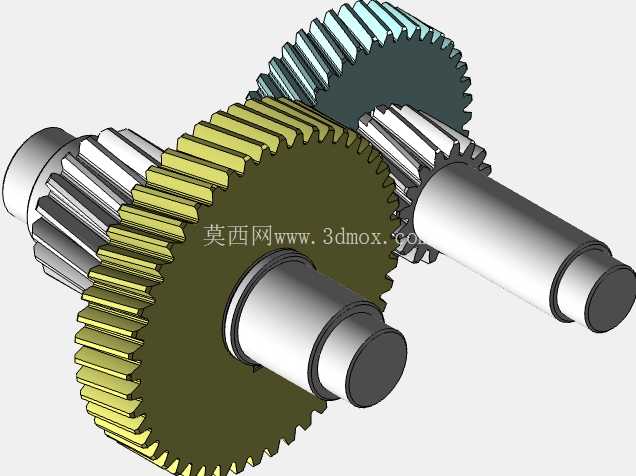

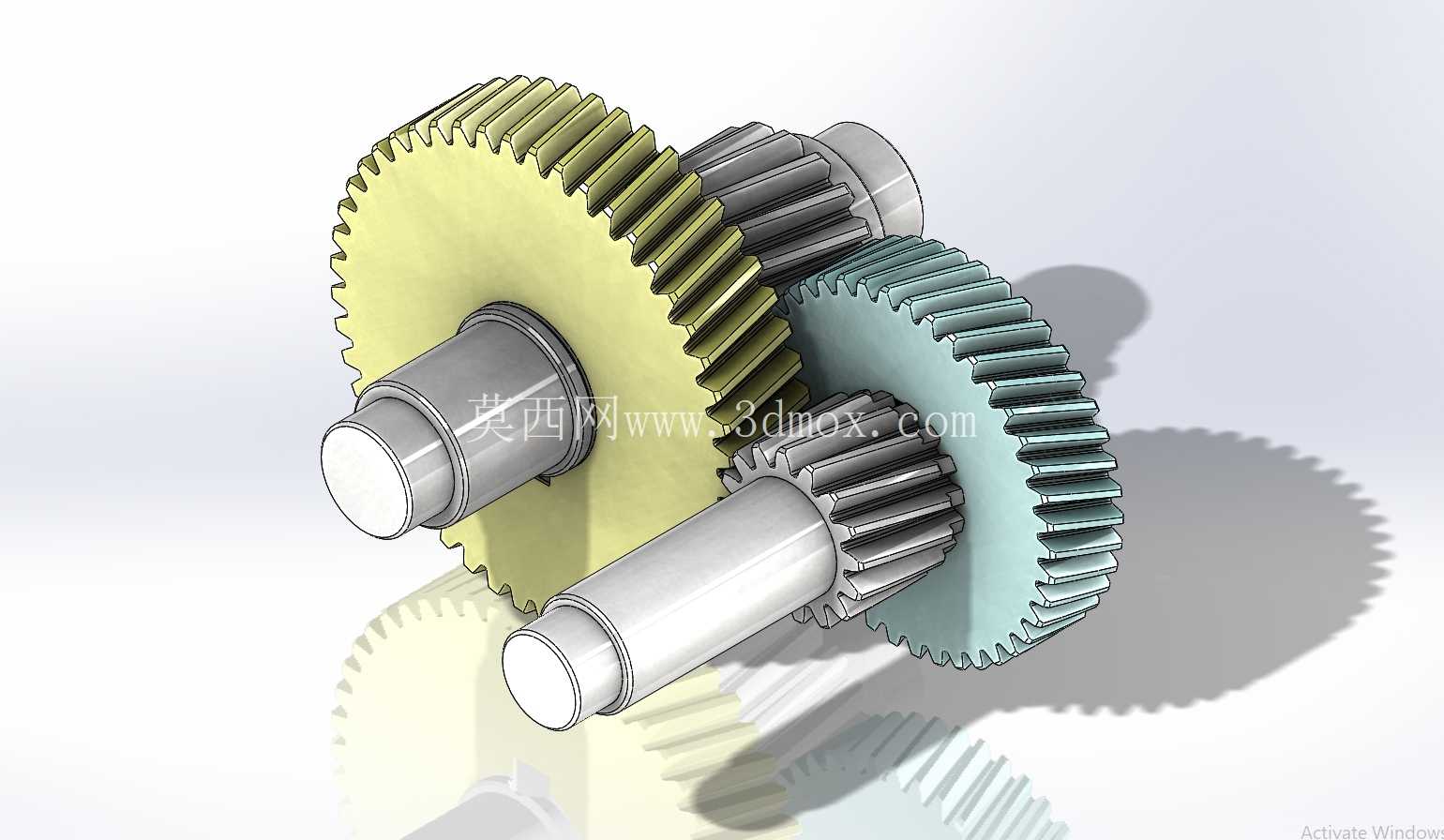

　　从结构组成来看，整套组件包含两个不同齿宽、不同齿数的圆柱直齿轮，以及配套的两根阶梯传动轴，大齿数齿轮采用辐板式轻量化结构，在保证齿根弯曲强度的前提下，尽可能降低了旋转件的转动惯量，小齿数齿轮与轴采用一体化设计，避免了键连接带来的传动间隙，同轴度精度可以控制在0.01mm以内，适合对传动精度有一定要求的动力输出场景。实际应用中，这类齿轮副常作为减速级布置在动力输入端与执行端之间，当小齿轮作为主动轮输入动力时，通过齿数比实现转速降低、扭矩放大的传动效果，齿数比的设定参考了常规小型传动机构的减速需求，传动比稳定在2.3:1左右，既不会因为减速比过大造成齿轮组体积冗余，也能满足常规执行元件的扭矩匹配要求。

　　设计过程中，齿形参数采用标准渐开线圆柱直齿轮齿形，压力角选取通用的20°标准值，齿顶高系数取1，顶隙系数取0.25，所有齿面都做了0.2mm的倒角处理，避免装配过程中齿边磕碰造成的啮合卡滞，同时也能减少运转过程中的应力集中，提升齿面接触疲劳强度。安装边界方面，两根传动轴的中心距严格按照啮合齿轮的中心距公式计算预留，轴端的支撑位直径统一采用标准轴承适配尺寸，不需要额外加工定制轴承件，轴肩位置做了定位台阶，装配时可以直接靠轴肩实现齿轮的轴向定位，不需要额外加装轴套等定位零件，减少了装配环节的零件数量，也降低了整体结构的累积误差。

　　从实际使用场景出发，这套齿轮组既可以用在小型电源设备的调压传动结构中，带动调压触头实现平稳位移，也可以适配小型输送线、精密进给机构的动力传递环节，齿面的啮合接触斑点经过模拟验证，沿齿高方向接触占比不低于40%，沿齿长方向接触占比不低于50%，符合中等精度齿轮的传动要求，运转过程中噪音控制在65分贝以内，不需要额外加装隔音防护结构。建模阶段对所有配合面都做了公差标注参考，轴与齿轮内孔的配合采用基孔制过渡配合，既保证装配时的同轴度，也方便后期维护拆卸，轴承位的配合采用k6公差等级，与标准深沟球轴承的内圈配合精度完全匹配，不需要二次修配。很多工程师在做这类齿轮组设计时，容易忽略轴的挠度变形对啮合的影响，这套结构在轴的直径选取上做了刚度校核，在额定扭矩负载下，轴的最大挠度不超过0.003mm，不会因为轴变形导致齿轮偏载，大幅提升了齿轮副的使用寿命。另外，齿轮的减重孔位置也做了动平衡考量，所有减重结构沿圆周方向均匀分布，旋转时的不平衡量控制在G6.3等级以内，高速运转时不会产生明显的振动，不需要额外做动平衡校正就可以直接装机使用。
