15万大卡GLP燃气燃烧器成套结构设计

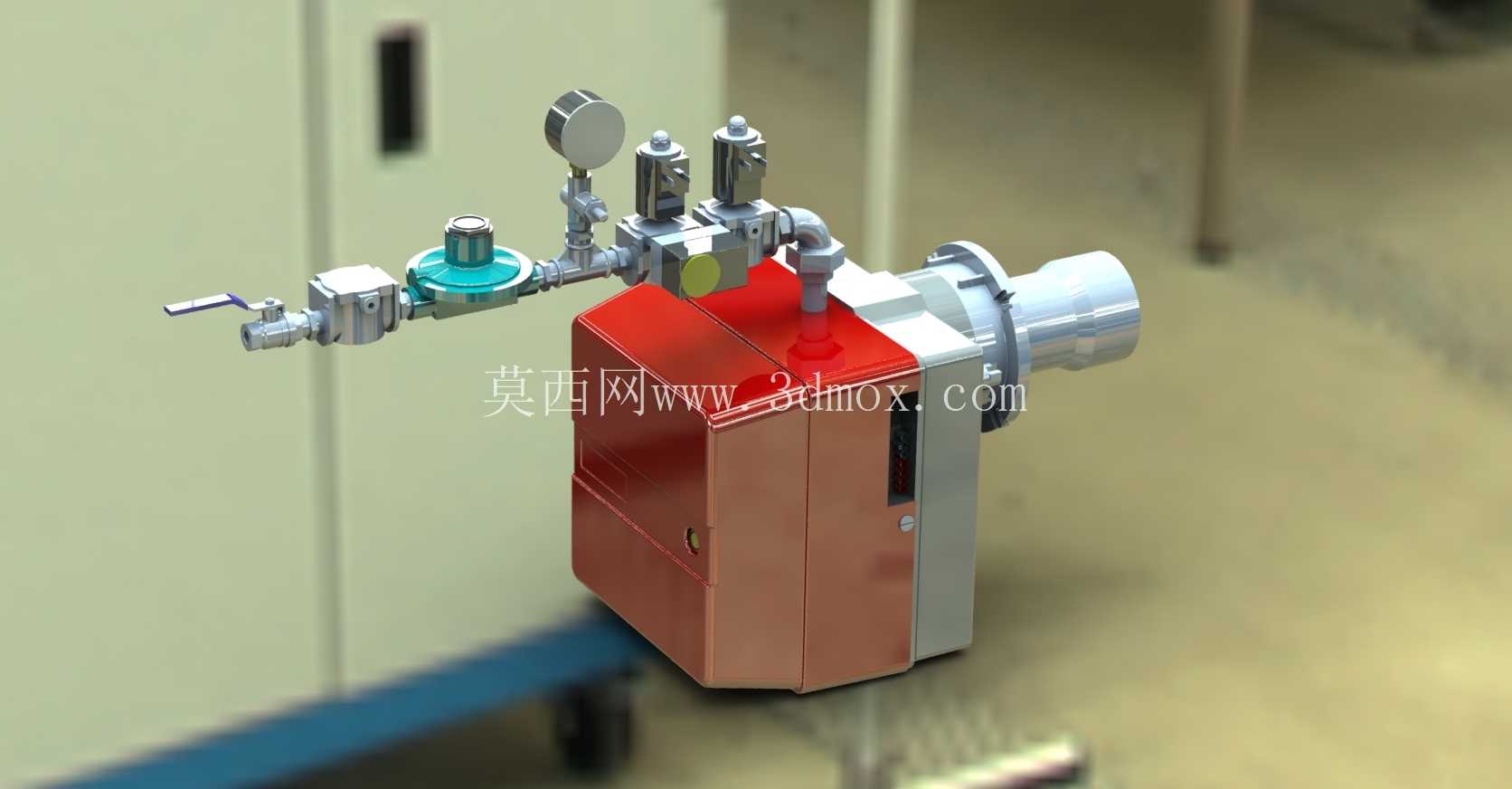

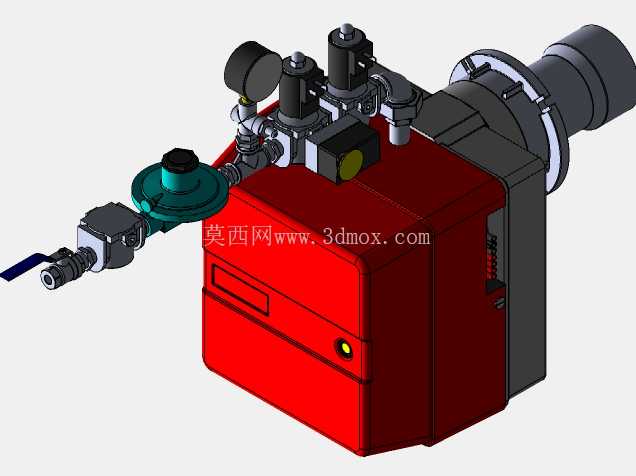

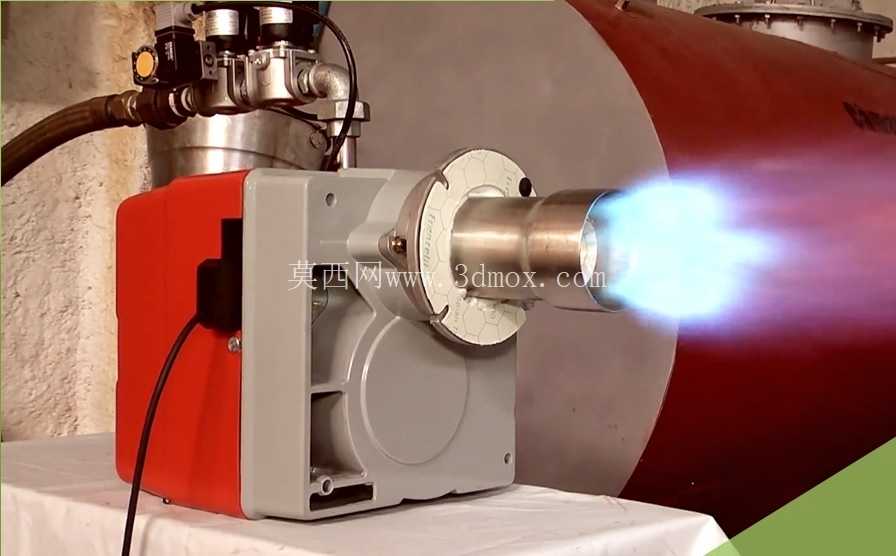

　　这套150000Kcal规格的液化石油气燃烧器总成，核心应用场景集中在中小型工业热风炉、涂装线烘干室、食品加工烘烤设备、小型蒸汽锅炉以及商用采暖机组的热源供给环节，区别于大型电站或重型工业炉的燃烧系统，该规格设备主打中小热负荷场景的适配性，安装时不需要预留超大的设备检修空间，适配多数厂房内现有供热系统的改造升级需求。从结构设计逻辑来看，整套总成采用阀组与主机一体化集成的布局思路，没有将燃气控制阀组做分体式外置设计，能大幅减少现场管路连接的密封点，降低安装阶段的检漏工作量，同时也避免了分体式布局常见的管路共振、外置阀组磕碰损坏的问题。设备前端的燃烧筒采用渐扩式出火口结构，火焰扩散角度经过匹配调校，不会出现直喷式火焰局部过热烧穿炉衬的问题，同时燃烧筒与主机壳体的连接采用快装法兰结构，后期维护时不需要拆解整个主机就能完成燃烧筒的积碳清理与更换。集成在阀组上的手动截止阀、调压阀组、压力检测表件沿管路走向依次排布，操作手柄的朝向全部预留了人员操作空间，安装完成后操作人员站在设备正面就能完成手动启闭、压力观测的全部操作，不需要探身到设备侧方或后方操作，符合工业设备操作的人机工程要求。

　　阀组上的安全切断阀采用常闭结构设计，当设备运行过程中检测到燃气压力异常、风压不足或者火焰熄灭信号时，能在极短时间内切断燃气供给，避免燃气泄漏引发的安全风险，阀组与主机壳体之间的连接管路采用硬管折弯成型，没有过多的管路接头，所有折弯处的圆弧半径都符合流体管路设计规范，不会出现燃气流动的局部阻力过大问题。主机的控制壳体采用钣金折弯焊接成型，壳体表面做高温喷塑处理，能耐受设备运行时周边的高温辐射，不会出现长时间运行后壳体漆面脱落、锈蚀的问题，壳体侧面预留了电气接线的穿线孔，穿线孔配套有防水格兰头，现场布线时能直接将控制线接入壳体内的控制端子排，不需要额外开孔加工。

　　从安装边界尺寸来看，整套设备的横向安装尺寸控制在紧凑范围内，燃烧筒插入炉墙的深度有明确的尺寸限位，安装时只需要在炉墙对应位置开出匹配的安装孔，将设备法兰与炉墙预埋法兰对齐锁紧即可，不需要额外做加长的燃烧筒适配，设备底部预留了标准安装支架的连接孔位，现场可以根据安装高度选配不同高度的支架，不需要对设备本体做二次加工。设备运行时的空气与燃气混合结构在主机内部完成预混，配合尾部的风机送风结构，能让燃气与空气充分混合，燃烧充分度高，运行时的烟气排放指标能满足常规工业供热设备的环保要求，不会出现燃烧不充分导致的积碳、一氧化碳超标问题。

　　阀组上配置的压力表量程匹配燃气工作压力范围，表盘朝向正对操作面，日常巡检时不需要额外调整位置就能直接读取压力数值，调压阀的调节旋钮做了防滑处理，带压力锁紧结构，调整到合适压力后锁紧固定，不会因为设备运行振动导致压力漂移。整套结构的建模过程中，所有管路连接的密封面都做了贴合度校验，法兰连接的螺栓孔位全部对齐，没有出现错位、干涉的问题，钣金壳体的折弯圆角、焊接让位都做了细节还原，能直接用于后续的生产加工参考、设备选型的尺寸校核，也可以作为同类燃烧设备改型设计的结构参考，帮助设计人员快速完成阀组布局、安装空间校验的相关工作，减少从零开始建模的重复工作量。
