带防护结构的金属法兰联轴器结构设计

　　在各类动力传输场景中，轴系对接的可靠性直接决定整套设备的运行稳定性，这款带防护结构的法兰联轴器，正是针对常规外露式联轴器易受杂物侵入、磕碰损伤的痛点优化而来。日常车间环境里，加工产生的金属切屑、设备运行带起的粉尘、检修过程中的意外磕碰，都可能导致常规凸缘联轴器的连接螺栓松动、接合面进入磨粒，轻则造成传动振动增大，重则引发轴系偏磨甚至连接失效，这款产品的外护罩结构直接将对接法兰、连接紧固件完全包覆在封闭腔体内，从根源上隔绝了外界杂质进入接合面的路径，也避免了外露旋转部件对周边操作人员的剐蹭风险，在食品加工、纺织生产这类对旋转部件安全防护有明确要求的场景，以及木工加工、金属切削这类多粉尘多切屑的工位，这类防护型结构的适配性远高于常规开式法兰联轴器。

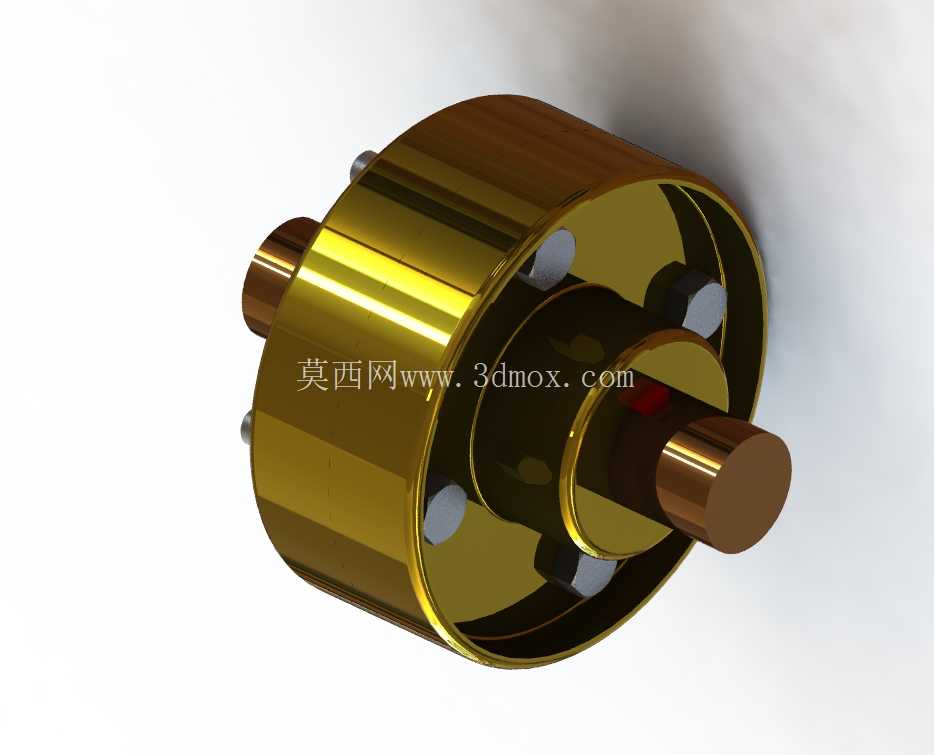

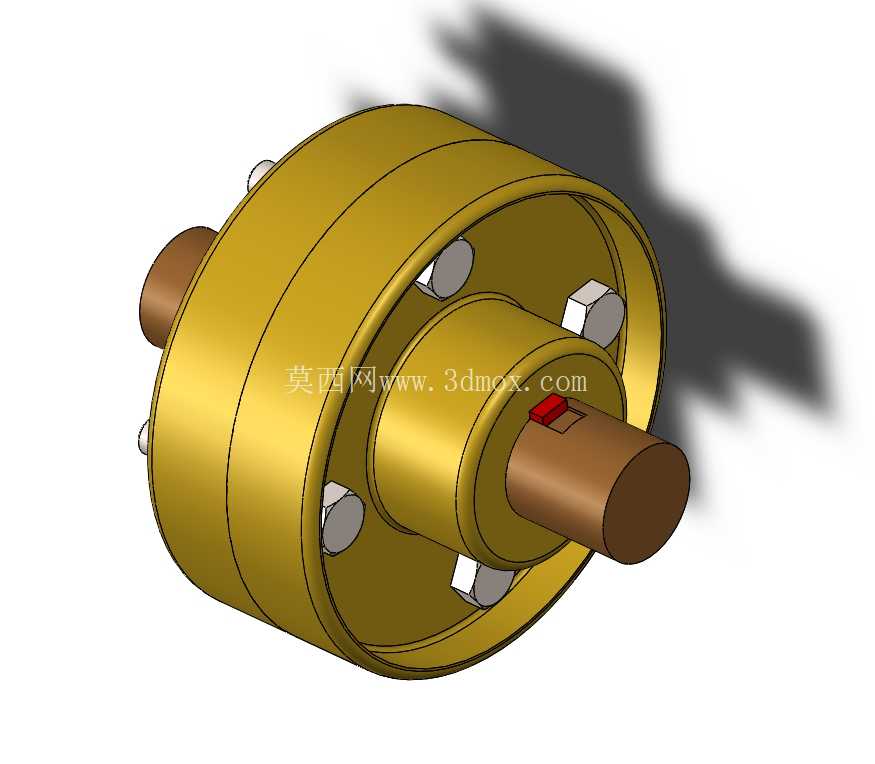

　　从功能实现逻辑来看，这款联轴器依旧保留了刚性法兰联轴器的核心传动特性，两端法兰盘分别与主动轴、从动轴通过轴端配合面实现周向与轴向定位，法兰接合面依靠止口结构保证同轴度，周向布置的紧固件传递扭矩，外部的圆筒形护罩与其中一侧法兰集成设计，装配完成后护罩端面贴合另一侧法兰的外端面，形成完整的封闭腔体，护罩内壁与法兰螺栓端头之间预留了足够的安全间隙，不会随轴转动时与紧固件产生摩擦干涉。不同于弹性联轴器需要缓冲吸振的使用场景，这类刚性防护联轴器更适用于对传动精度要求高、载荷平稳、两轴对中精度能够得到保证的轴系，比如精密输送辊道的动力对接、小型泵组与电机的直连、试验台架的动力输出端连接，都能依靠刚性法兰的高扭转刚度保证传动同步性，不会出现弹性元件带来的传动滞后。

　　设计过程中首先要明确的是安装边界尺寸，护罩的外径决定了联轴器安装所需的径向空间，相较于常规无防护的法兰联轴器，径向尺寸会增加15%-20%左右，选型时需要核对轴端周边的结构件间隙，避免护罩与周边轴承座、机壳产生干涉；轴向尺寸方面，因为护罩需要覆盖整个对接段，轴向长度要覆盖两轴轴端伸出长度、法兰盘厚度以及接合面的调整间隙，装配时需要先将两端法兰分别固定在主动轴和从动轴上，调整好两轴的同轴度与端面间隙，再完成法兰紧固件的对称拧紧，最后确认护罩与对侧法兰的贴合间隙均匀，不存在局部摩擦的情况。不同于需要定期更换弹性元件的挠性联轴器，这类带防护的刚性联轴器日常维护只需要定期检查护罩的密封状态、紧固件的预紧力即可，因为内部接合面被护罩隔绝，润滑脂可以长时间保留在接合面位置，不会因为外露出现干涸流失的情况，维护周期比开式结构延长两倍以上。

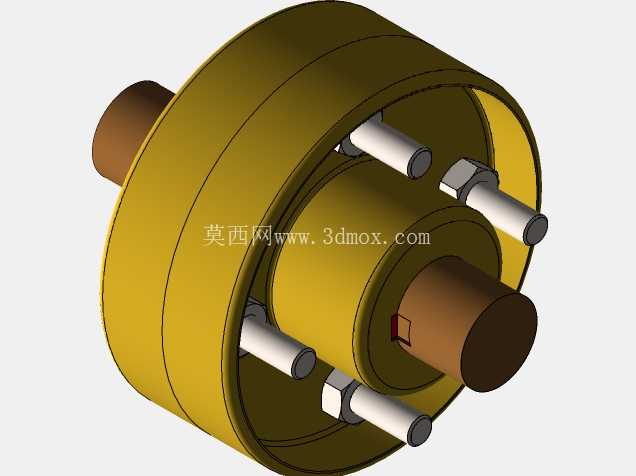

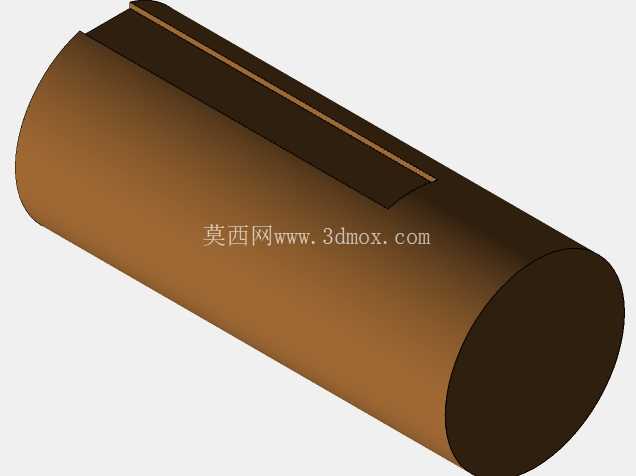

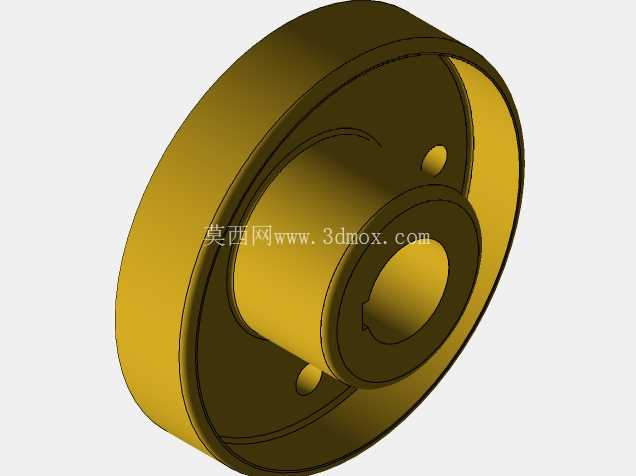

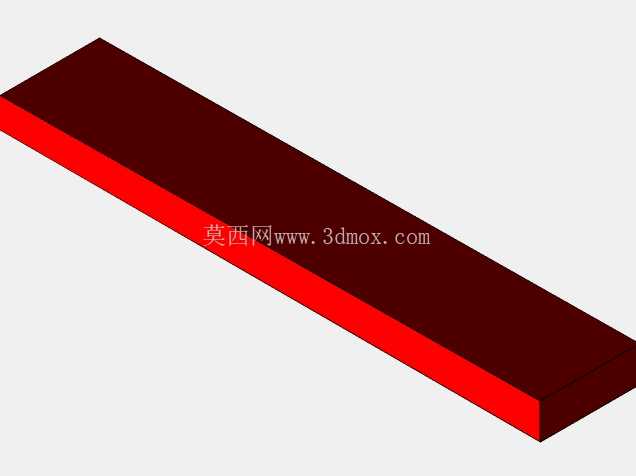

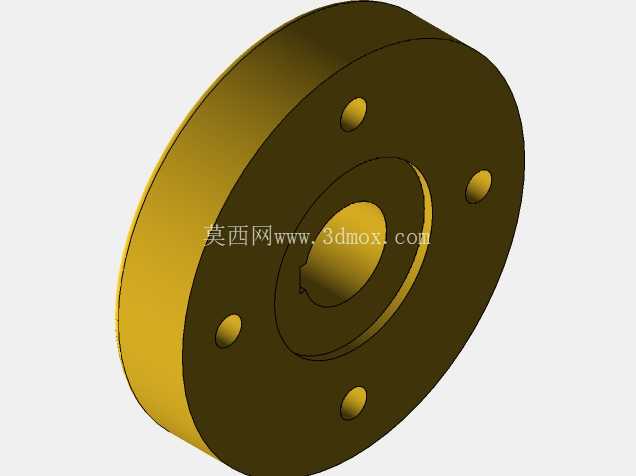

　　从结构细节来看，法兰盘与轴的配合采用过渡配合加键连接的经典结构，能够传递稳定的扭矩，止口的配合公差选用H7/js6，既能够保证装配时的同轴度定位，又不会因为配合过紧导致拆装困难；周向布置的连接螺栓采用铰制孔螺栓，依靠螺栓杆的剪切与挤压传递扭矩，比普通受拉螺栓的承载能力更高，更适合重载或者频繁正反转的传动场景；外部护罩与法兰的连接采用一体化加工结构，避免了拼接结构带来的装配误差，护罩的端面加工有环形的浅槽，可以嵌入密封毡圈，进一步提升腔体的密封性能，在有少量喷淋或者粉尘浓度较高的场景也能可靠使用。很多设计人员在选型时容易忽略联轴器的防护需求，往往在出现切屑卡入螺栓、杂物打坏连接部件的故障后才考虑加装额外的防护罩，而这类集成防护结构的联轴器，不需要额外设计安装防护支架，整体结构更紧凑，动平衡精度更容易保证，在转速较高的轴系上使用时，不会因为外加护罩的安装偏心带来额外振动。

　　实际应用中还要注意，这类刚性联轴器对两轴的对中偏差容忍度较低，安装时径向偏移量需要控制在0.03mm以内，角向偏移不超过0.05mm/100mm，如果现场安装条件无法保证较高的对中精度，还是需要搭配挠性元件使用，但在大部分工厂预装的成套设备里，轴系对中都是在厂内装配时完成调试，现场安装只需要完成整机就位即可，这类防护型法兰联轴器的优势就能完全发挥，既保证了传动的刚性与精度，又解决了外露旋转部件的安全防护与杂质侵入问题，不需要额外增加防护成本，整体的性价比远高于单独采购联轴器再加装定制护罩的方案。
