带可调安装支架的非金属电气壁箱结构

　　在低压配电末端、小型工业控制回路、户外弱电信号转接这类场景里，电气壁箱是承担元器件容纳、接线防护、外部环境隔离的核心载体，很多现场安装工况不会给施工方预留完全规整的安装基面，不管是轻钢龙骨墙面、异形设备侧壁还是老旧建筑的不平整抹灰墙，固定孔位偏差、安装面倾角偏差都是现场调试时经常碰到的问题，这款带可调节支架的非金属电气壁箱，就是针对这类现场安装痛点做的结构优化。

　　从实际用途来看，这款21立方英寸容积的壁箱，内部可以容纳小型接线端子排、微型断路器、信号转换模块这类低压电气组件，非金属壳体本身具备绝缘性能，不需要额外做内部接地防护处理，相比金属壳体在潮湿、轻度腐蚀的工况下有更好的耐受表现，不会因为长期凝露出现壳体锈蚀、接地导通异常的问题。

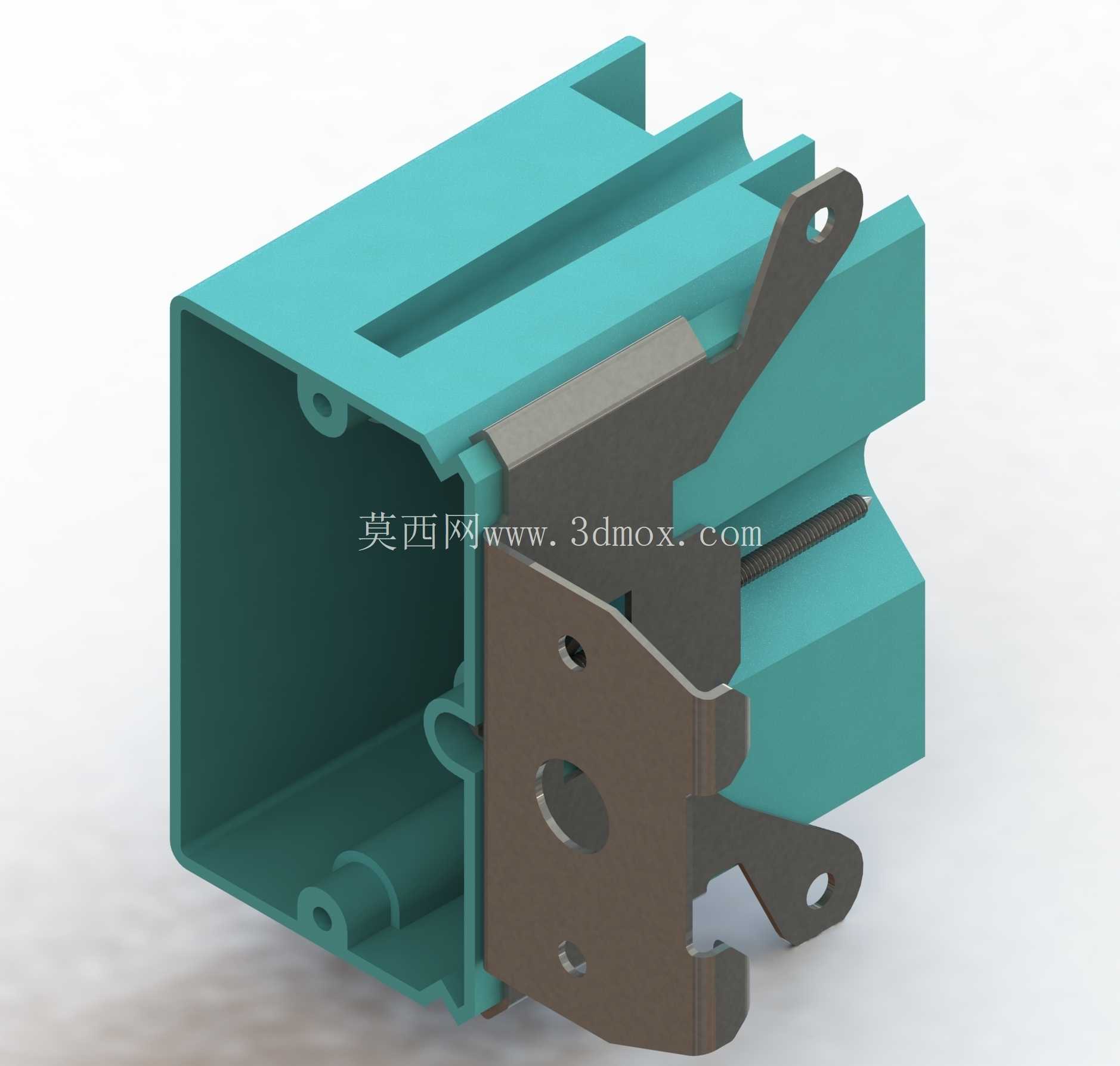

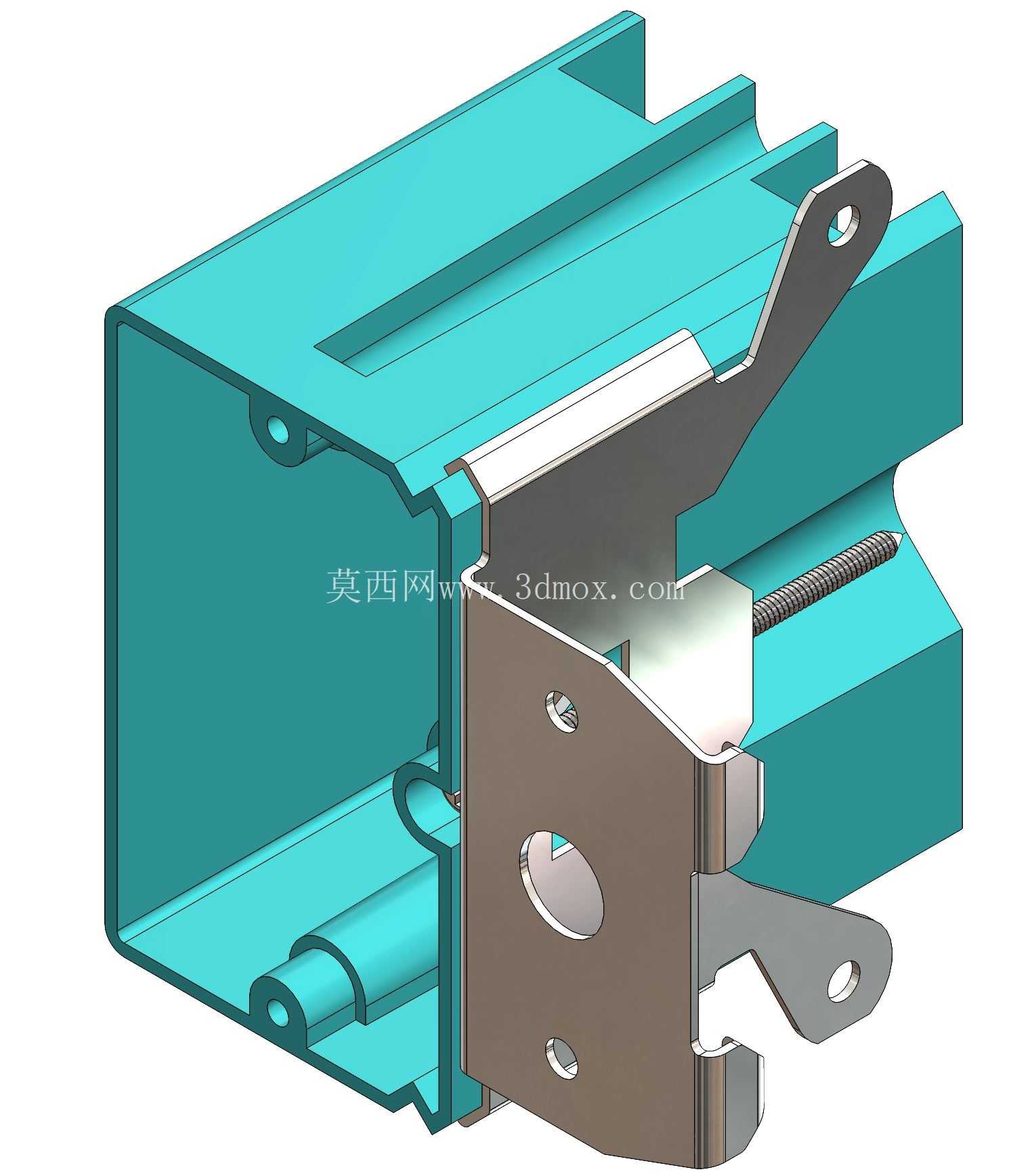

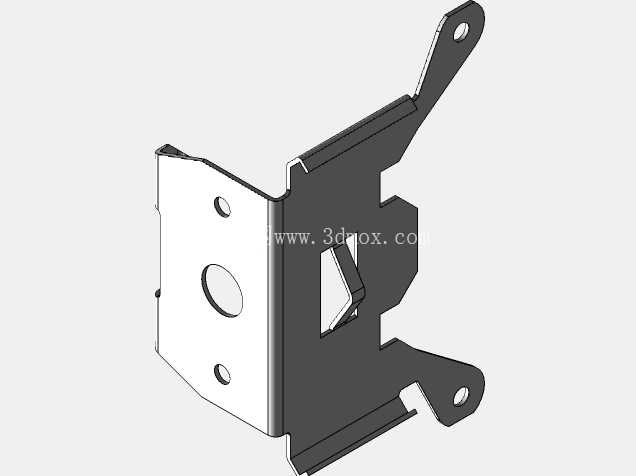

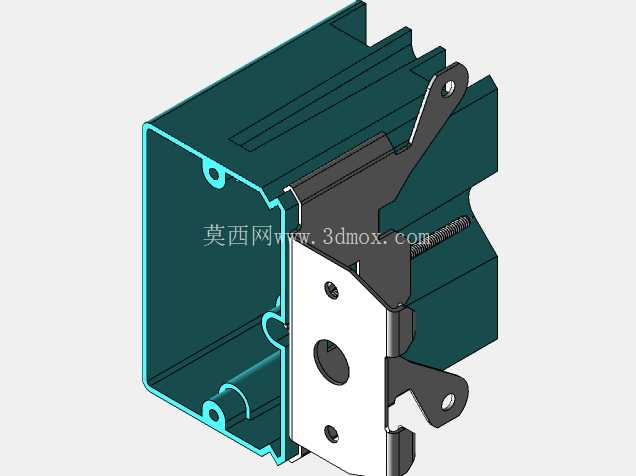

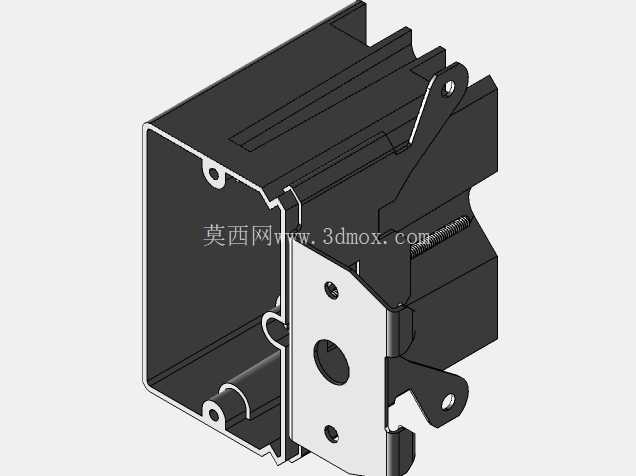

　　功能特性上，最核心的设计就是侧面的可调节金属支架结构，支架上预留了长条形调节腰孔和多档位固定孔位，安装时不需要在墙面反复打孔对位，先将箱体初步挂装在基准点位后，可以通过支架上的调节结构微调箱体的水平倾角、前后安装间隙，哪怕墙面有3到5毫米的不平整落差，也能通过支架的形变和孔位间隙把箱体调整到水平状态，避免箱门闭合不严、内部元器件因为倾斜出现接线端子受力松脱的问题。支架和非金属箱体之间采用内嵌式金属嵌件连接，不会因为长期承重出现非金属壳体的连接孔开裂问题，嵌件在壳体注塑阶段就预先埋入，和壳体材料结合强度远高于后期自攻螺丝连接的结构，能承受长期壁挂的承重载荷。

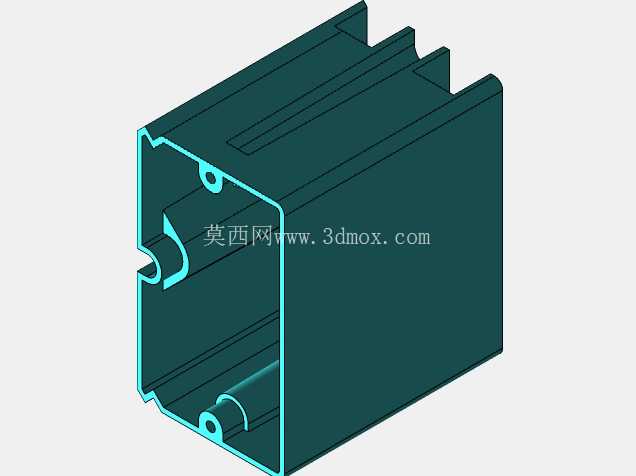

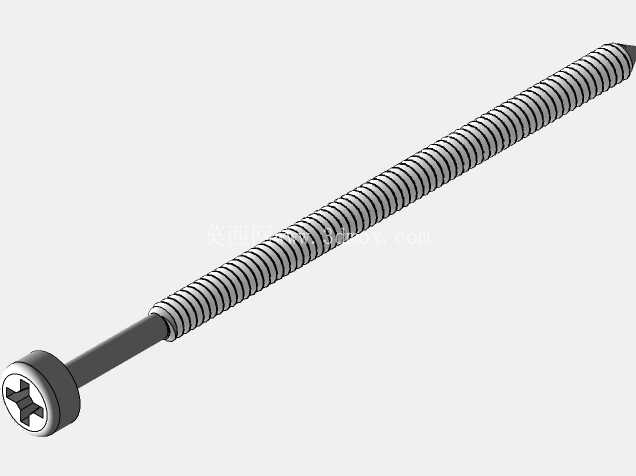

　　设计思路上，这款壁箱没有采用传统的双侧固定耳结构，而是把调节支架集中在单侧安装面，另一侧做了贴合墙面的支撑筋结构，既减少了安装时需要对位的固定点数量，也能通过支撑筋分散箱体的承重，避免长期使用后箱体出现倾斜。壳体内部预留了统一的安装柱位，柱位高度按照常规低压元器件的安装间隙做了预留，不需要用户额外在箱内打孔固定安装导轨，直接用自攻螺丝就能把标准DIN导轨固定在内部柱位上，接线时的走线空间也做了预留，箱体侧壁的进线孔位置做了弱化槽，现场施工时可以根据进线方向敲落对应的孔位，不需要额外用开孔器加工。

　　外形尺寸与安装边界方面，这款壁箱的内部净容积为21立方英寸，内部有效安装深度可以容纳厚度不超过45毫米的电气元器件，箱体外部的突出墙面高度控制在60毫米以内，不会在通道位置形成过于突出的磕碰风险。可调节支架的调节行程覆盖了正负8毫米的前后间隙、正负5度的水平倾角调节范围，安装孔位的横向、纵向间距兼容常规的86型底盒安装孔距，也可以适配现场自定义打孔的安装需求，支架的金属板材厚度满足壁挂承重要求，在满装元器件的状态下不会出现支架形变、箱体下坠的问题。壳体边缘做了一圈外翻的防水筋，箱门闭合后防水筋可以嵌入箱门的密封槽内，达到基础的防尘防溅水效果，适合在室内车间、户外有遮蔽的墙面、设备侧壁这类场景安装使用，不需要额外加装防雨外罩就能满足常规的防护需求。
