EBM外转子轴流散热风机结构设计

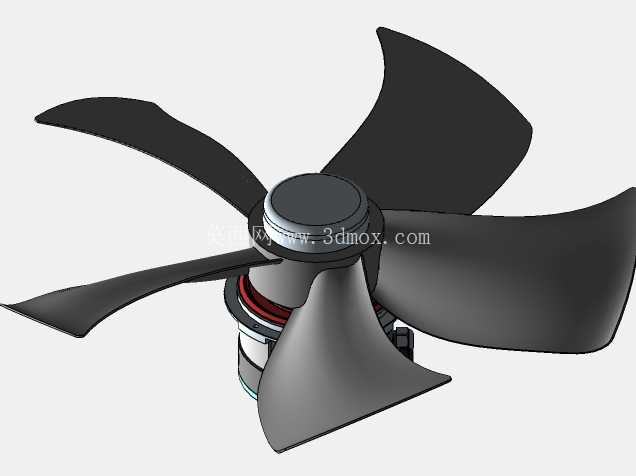

　　这款轴流风机的三维结构设计，核心围绕工业散热场景的实际使用需求展开，在做结构建模时首先要考虑的就是不同机柜、制冷机组、新风系统的安装适配性，这类风机最常应用在精密空调室外机组、电气柜散热排风、冷链设备冷凝散热、工业设备通风降温的场景中，实际运行时需要在低噪、大风量、长寿命之间找到平衡。从结构来看，这款风机采用外转子电机直驱叶轮的结构，没有额外的传动皮带或者联轴器结构，电机的转子部分直接和叶轮轮毂集成，这种设计首先能压缩整体轴向安装尺寸，相比传统内转子电机加叶轮的结构，轴向长度能缩短近三分之一，对于安装空间局促的机柜夹层、机组侧边安装位来说，这种紧凑结构的适配性更强。

　　叶轮部分采用五片后掠式宽叶片设计，叶片的翼型截面是经过气动优化的，从叶根到叶尖的弦长、安装角都做了渐变处理，叶根位置的安装角更大，能保证电机附近区域的气流不会形成紊流涡旋，叶尖位置做了小角度的上翘切边，能降低叶尖和导风圈之间的间隙漏风损失，同时削弱叶尖涡带来的气动噪声，实际运行时在额定转速下，出风气流更均匀，不会出现局部风速过高带来的异音。建模过程中需要严格控制叶轮的动平衡精度，每一片叶片的质心偏差都要控制在允许范围内，外转子结构的转动惯量本身比内转子结构更大，如果动平衡不达标，高速运行时会产生明显的振动，长期运行会导致电机轴承磨损加快，甚至影响安装柜体的结构稳定性。

　　安装边界方面，这款风机的安装法兰采用方形切边结构，四个安装孔的位置尺寸匹配行业通用的安装孔距标准，安装时不需要额外定制转接支架，直接通过螺栓就能固定在柜体面板或者机组支架上，电机尾部的接线盒做了侧置设计，不会占用轴向的安装空间，接线方向可以根据现场走线需求调整，适配不同方向的布线场景。从功能特性来看，这种外转子轴流风机的电机散热条件更好，运行时叶轮带动的气流直接掠过电机外壳，能带走电机工作产生的热量，即使在高温环境下连续运行，电机绕组的温升也能控制在合理范围内，相比内置电机的风机，连续运行的寿命更长。在做结构校核时，需要考虑叶片的强度冗余，叶片采用玻纤增强材质，在额定转速下的叶片形变要控制在安全范围内，不会因为长期运行出现叶片蠕变，也不会因为气流冲击出现叶片断裂的风险，叶尖和外围护网或者导风圈的间隙要控制在合理范围，既不能因为间隙太小出现运行擦碰，也不能因为间隙太大降低风机的运行效率。实际选型应用中，这类风机常和冷凝盘管、散热翅片搭配使用，气流垂直掠过翅片表面带走热量，建模时也预留了和导风圈、防护网的装配接口，不需要额外修改结构就能完成整套散热模组的装配。

　　轮毂和电机的连接位置做了定位止口，装配时能保证叶轮和电机轴的同轴度，减少装配误差带来的振动问题，电机两端的轴承采用密封式深沟球轴承，不需要日常加注润滑脂，适配长期免维护的使用场景。在不同的应用场景下，这款风机可以通过调整供电电压实现转速调节，匹配不同的风量需求，比如在环境温度较低的时候降低转速，进一步降低运行噪声，高温工况下满速运行保证散热效果。叶片的曲面建模要保证曲面光顺，没有局部的凹凸折角，避免气流在叶片表面出现附面层分离，降低气动效率，建模完成后可以通过流体仿真验证不同转速下的风量、风压参数，确保和实际运行参数匹配。安装时要注意风机的出线方向和柜体的走线槽对齐，避免线缆被叶轮剐蹭，四个安装点的紧固力矩要均匀，避免因为安装面不平导致风机壳体变形，影响电机的同轴度。
