标志投影仪镜头组件爆炸结构三维设计

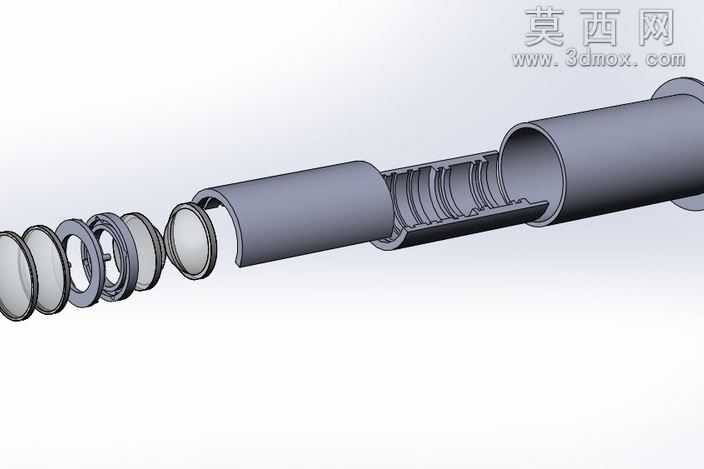

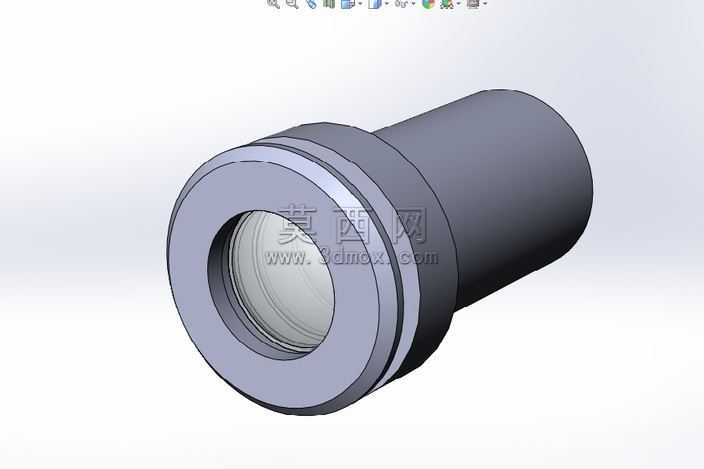

本作品为标志投影仪的核心光学镜头组件三维建模成果，采用爆炸视图的呈现形式完整拆解镜头的装配层级与内部构造，清晰展现各零部件的装配顺序与配合关系。建模过程中依托三维参数化设计逻辑，先完成整体圆筒形外镜筒的主体建模，镜筒内壁设计有多层阶梯定位槽与限位卡合结构，用于精准固定内部各光学元件与隔圈部件，镜筒外壁做均匀壁厚处理，边缘处做圆角过渡避免应力集中，同时预留装配卡扣位满足整机组装需求。针对内部光学组件，依次完成多组不同曲率的光学镜片、金属隔圈、密封压圈、端部防护镜的独立建模，每片镜片的边缘做倒角处理匹配镜筒的定位槽尺寸，隔圈的厚度经过参数化校准，保证相邻镜片之间的光学间距符合投影成像的焦距要求，压圈设计有防滑纹路与外螺纹结构，可旋入镜筒端部实现内部组件的锁紧固定，避免使用过程中镜片出现移位晃动。材质渲染阶段，金属材质的镜筒、隔圈、压圈采用哑光银灰色金属质感，添加细微的磨砂纹理还原工业零件的真实表面处理效果，光学镜片部分设置高透光率的玻璃材质，添加轻微的折射与反射效果，模拟光学玻璃的通透质感，同时在镜片边缘添加细微的磨边暗部效果提升真实感。整体设计遵循光学镜头的装配逻辑，爆炸视图的排布严格按照实际拆卸顺序沿镜筒轴向依次展开，各零部件的相对位置清晰直观，既完整展现了镜头内部的光学路径排布，也清晰呈现了机械结构的定位锁紧方式，可用于投影仪产品的结构验证、装配教学演示以及生产加工前的结构校核，帮助设计人员快速排查装配干涉问题，优化零部件的配合公差，提升产品组装的顺畅度与结构稳定性。
