垂直起降固定翼无人机带动力电源结构

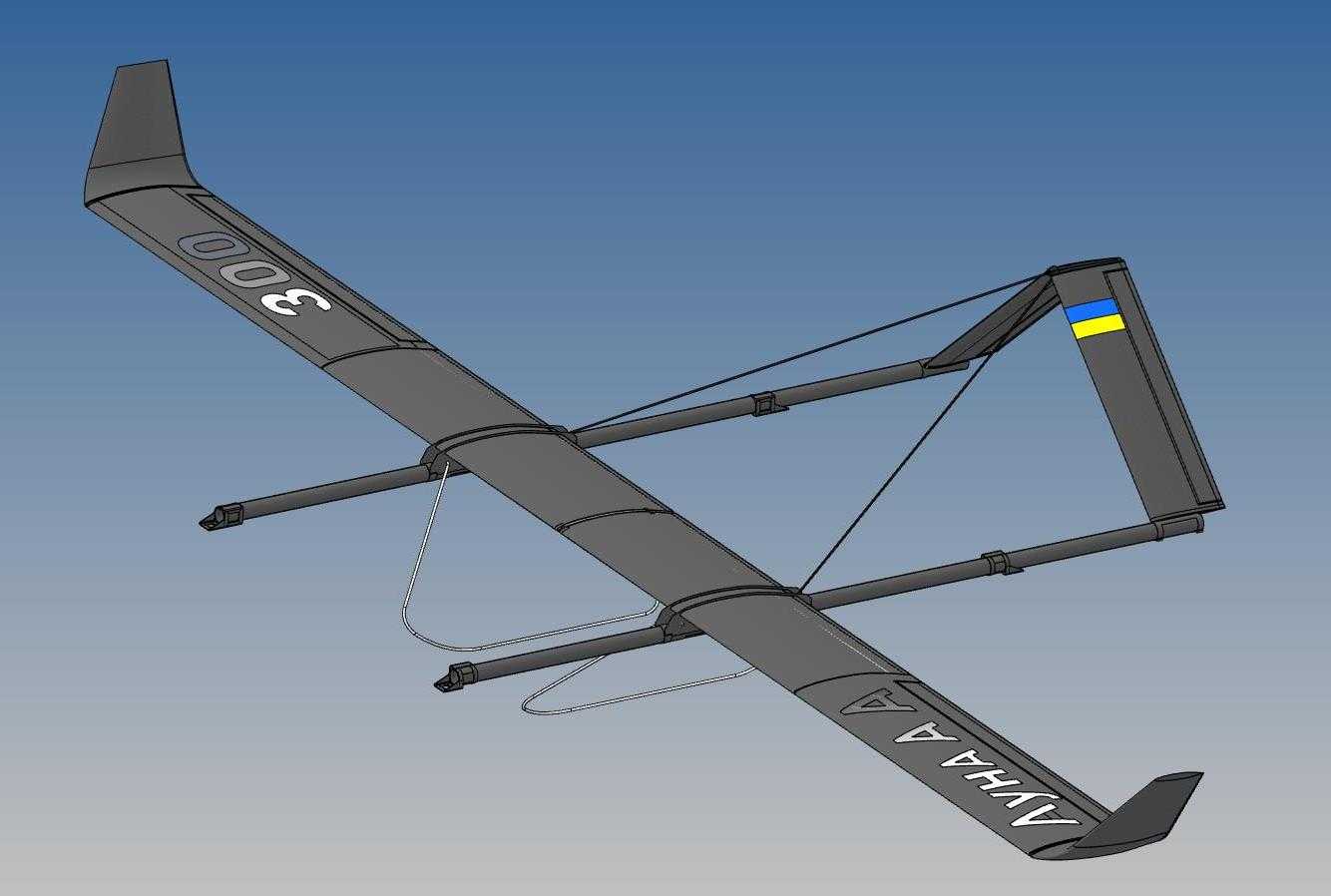

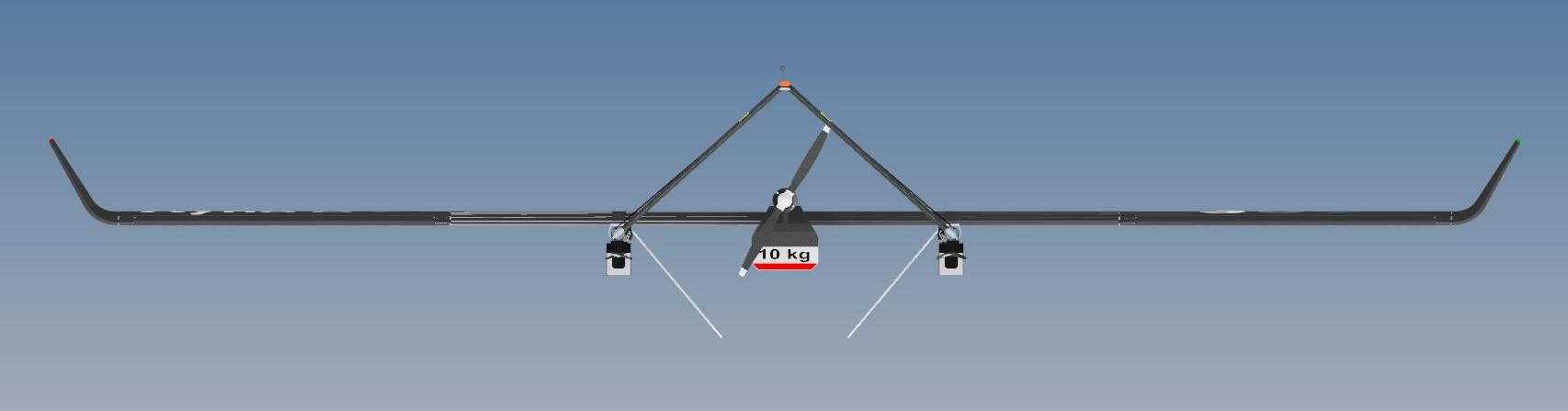

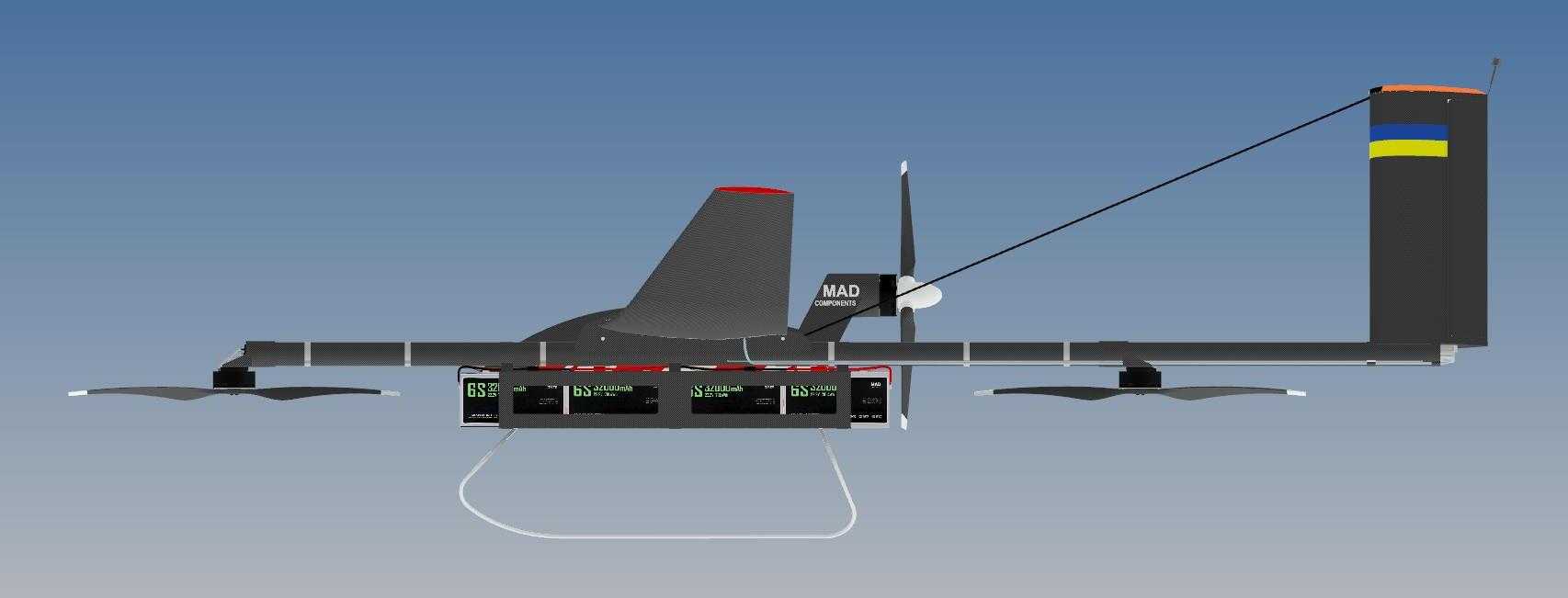

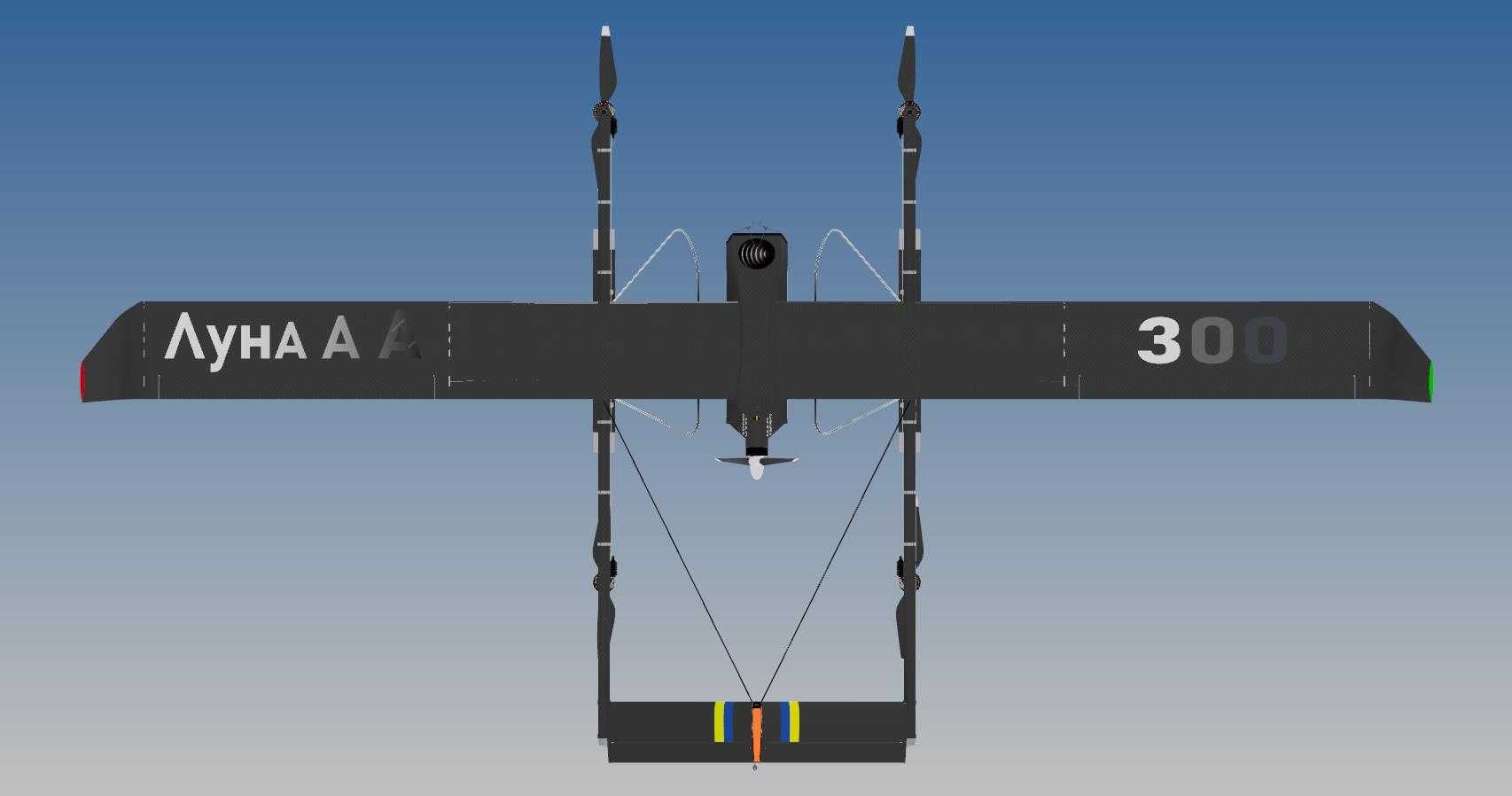

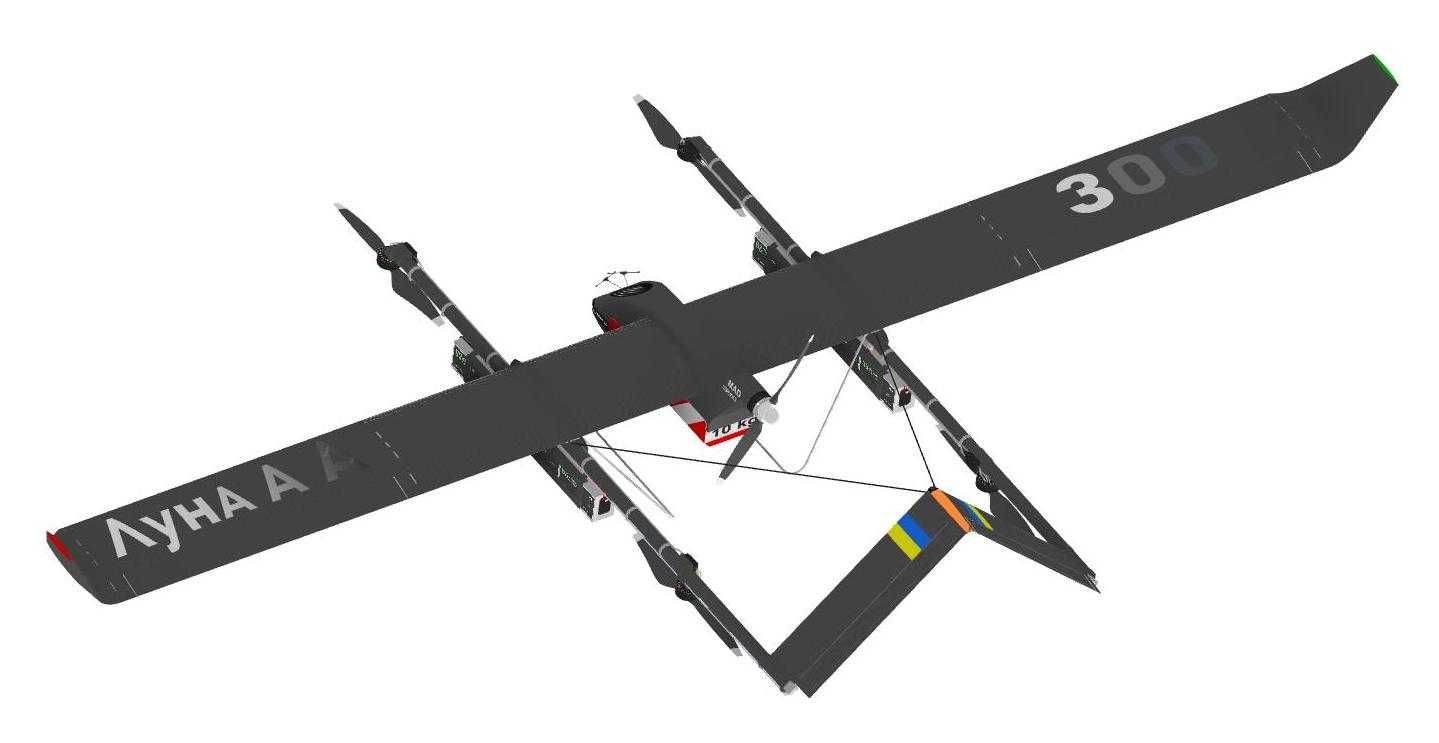

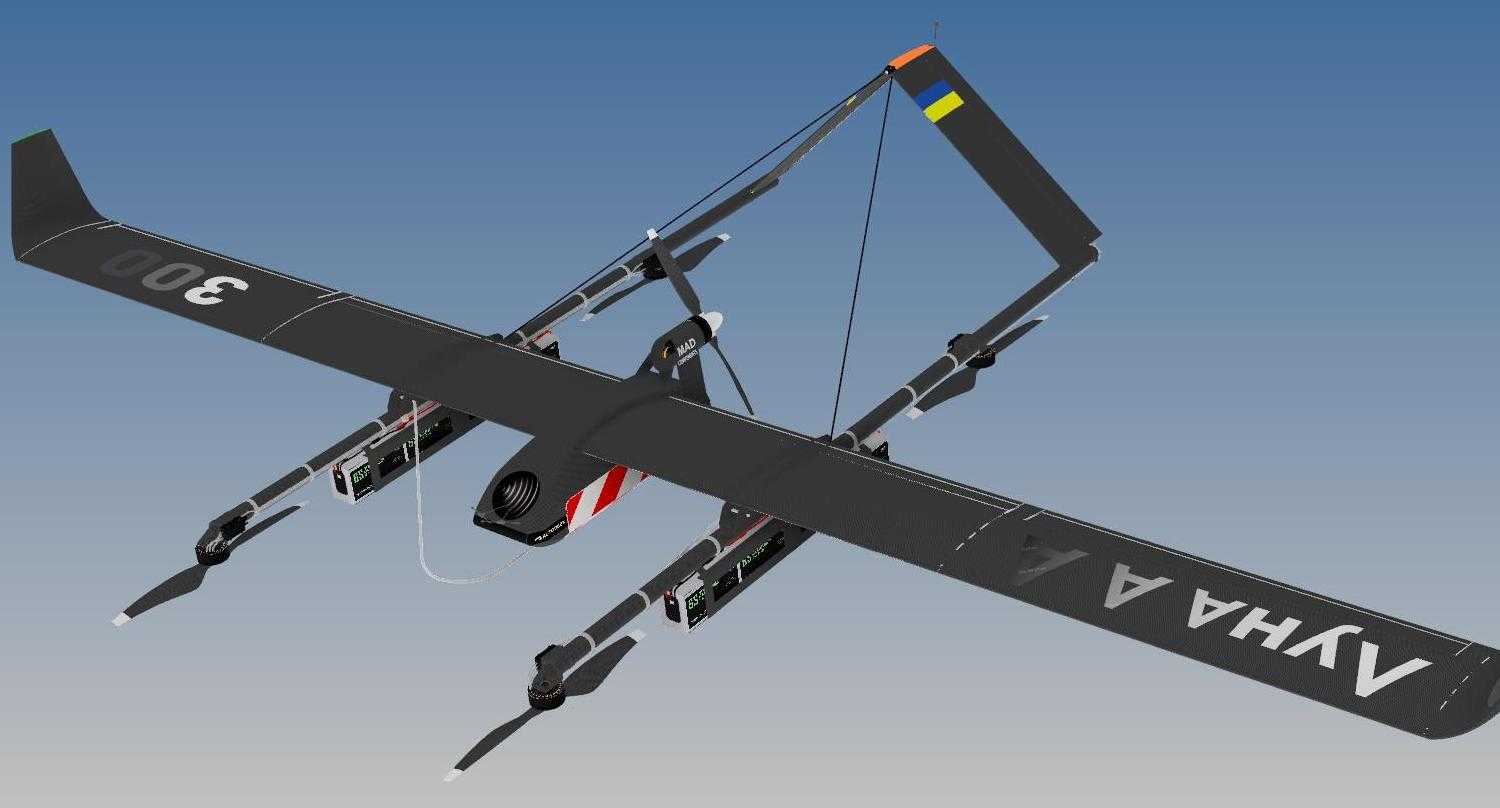

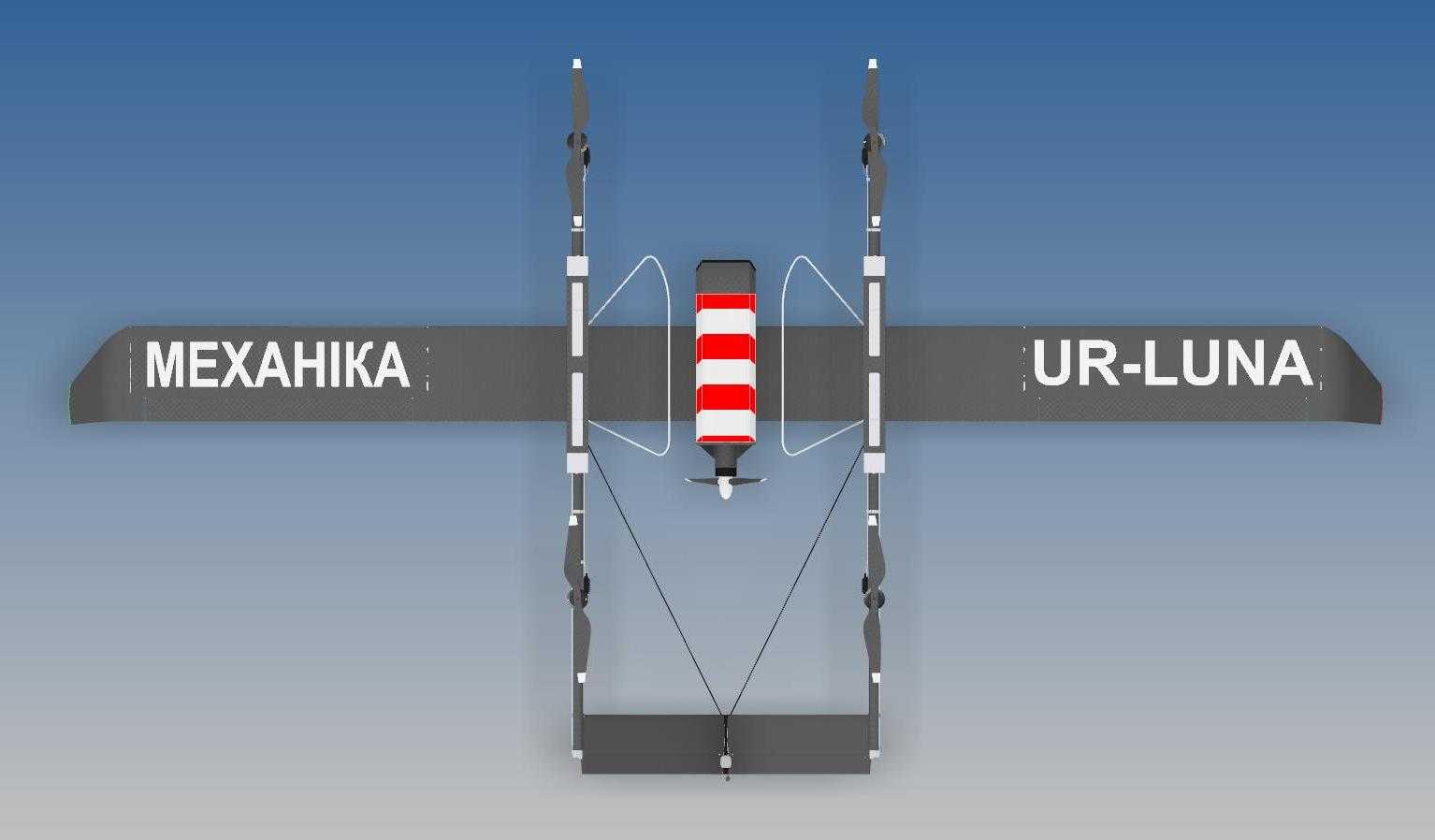

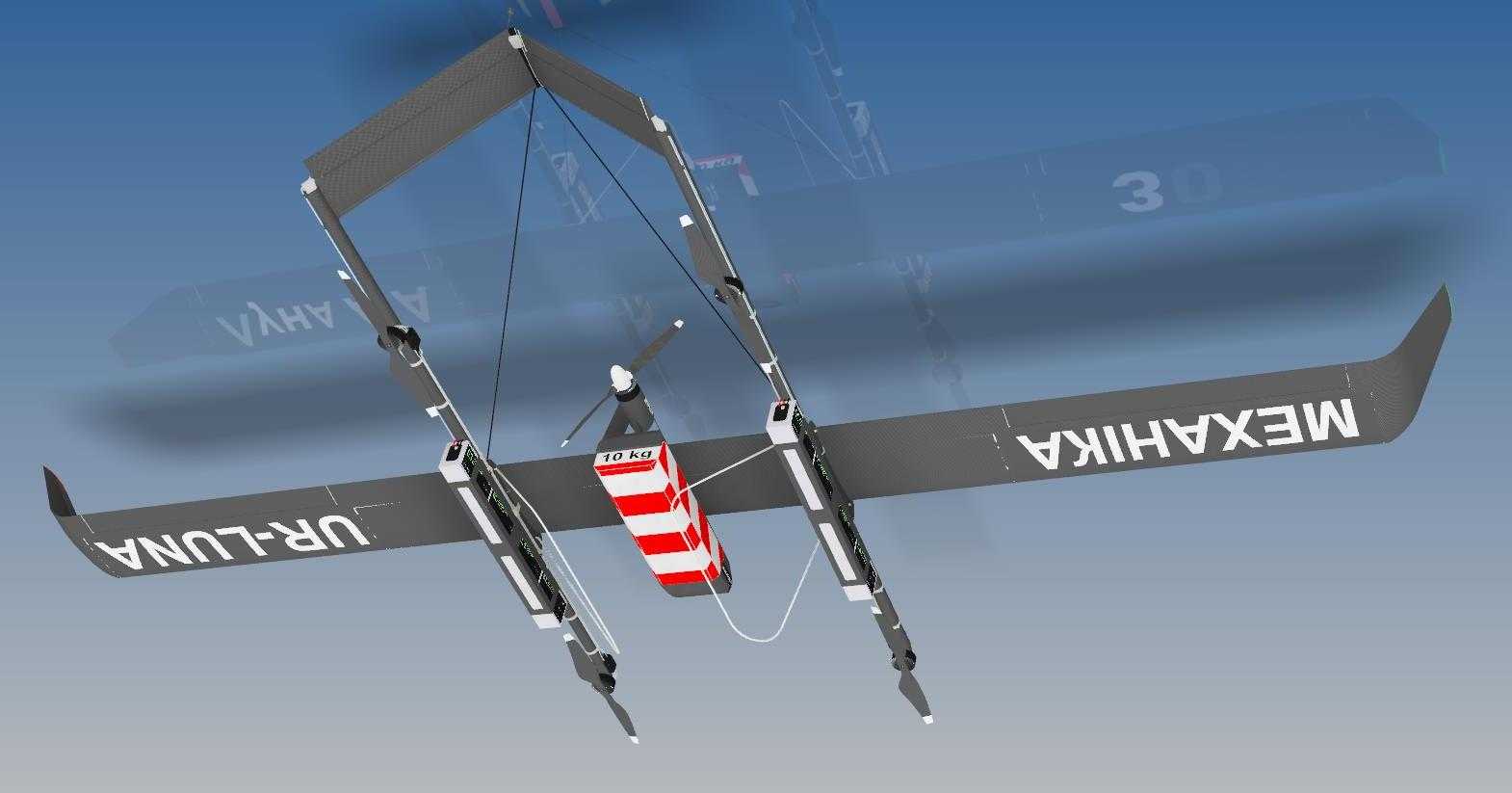

　　这套垂直起降固定翼无人机的结构设计，核心瞄准中小范围长航时作业场景的实际需求，覆盖边境线巡检、林区火情巡查、小范围测绘作业、应急通信中继等对起降场地无苛刻要求的任务场景，不需要专用跑道就能完成垂直起飞、巡航转换、定点降落全流程作业，解决了传统固定翼无人机对起降场地要求高、多旋翼无人机航时不足的痛点。从结构布局来看，采用尾撑式固定翼搭配四组垂直升力动力单元的组合设计，机翼为大展弦比上单翼布局，垂直升力电机分别布置在机翼前后缘的延伸撑杆上，巡航推进电机布置在机身尾部，这样的布局能最大程度减少动力单元之间的气流干扰，垂直起降阶段四组升力电机提供稳定的升力支撑，巡航阶段关闭升力电机，仅靠尾部推进电机提供飞行动力，配合大展弦比机翼的高升阻比特性，能大幅提升续航效率。

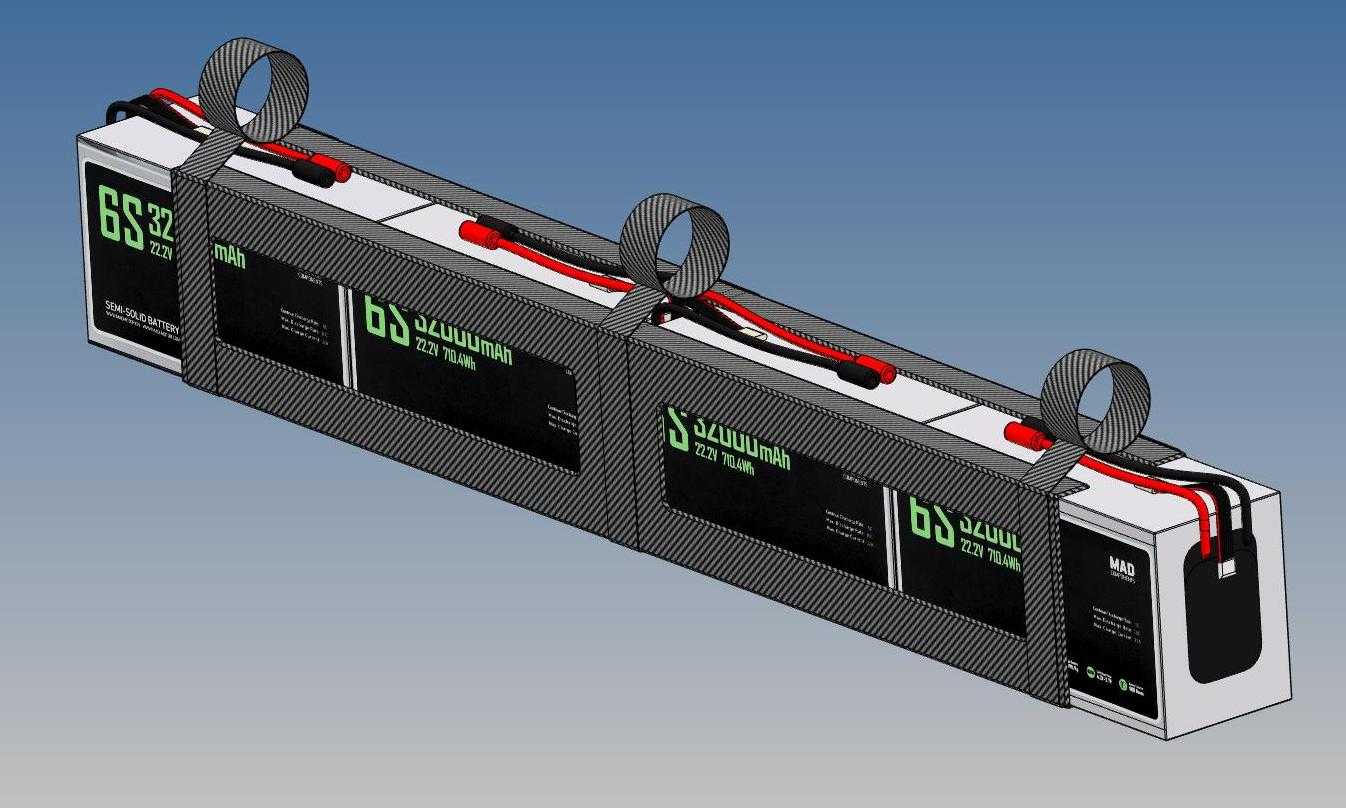

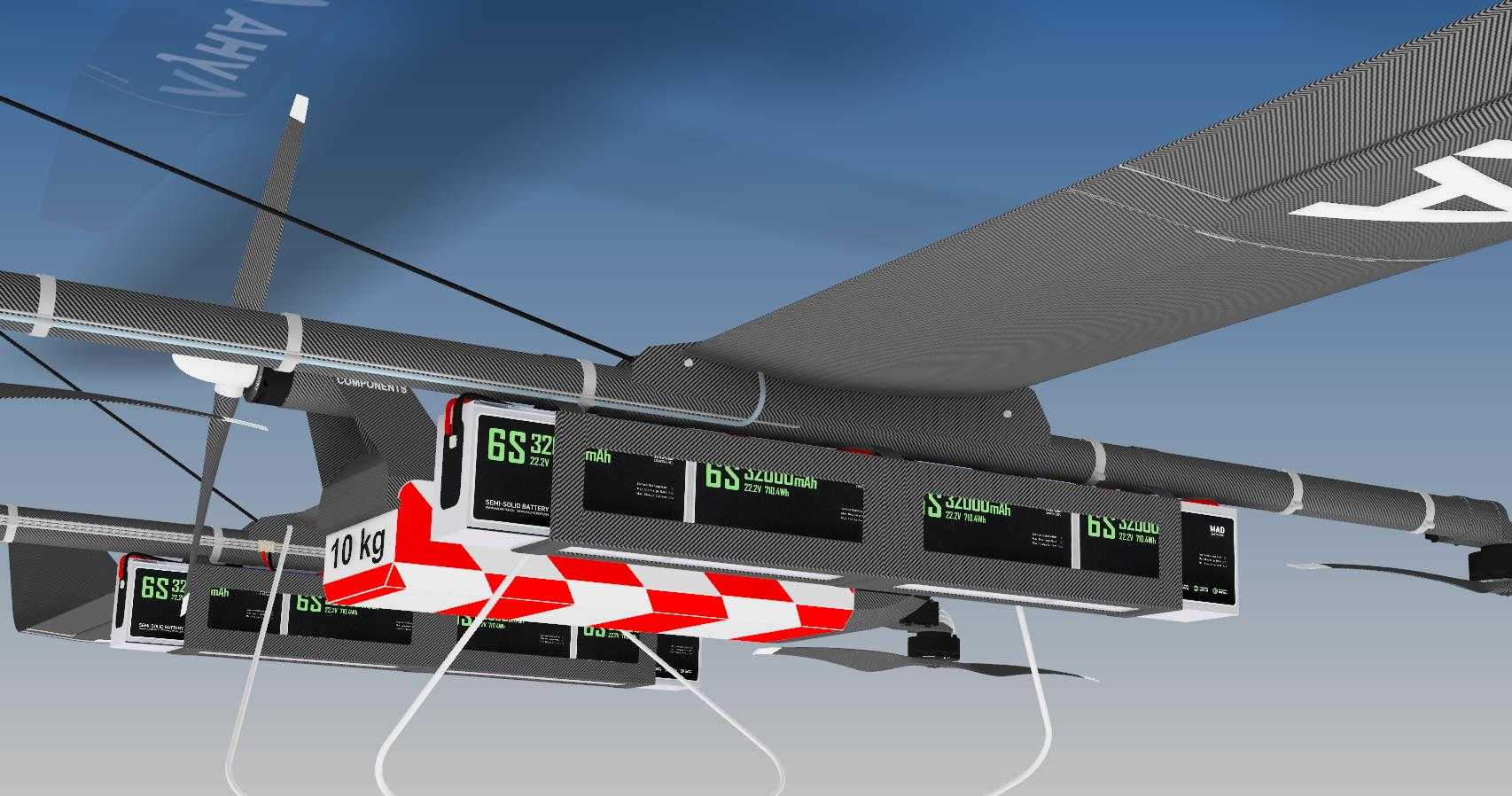

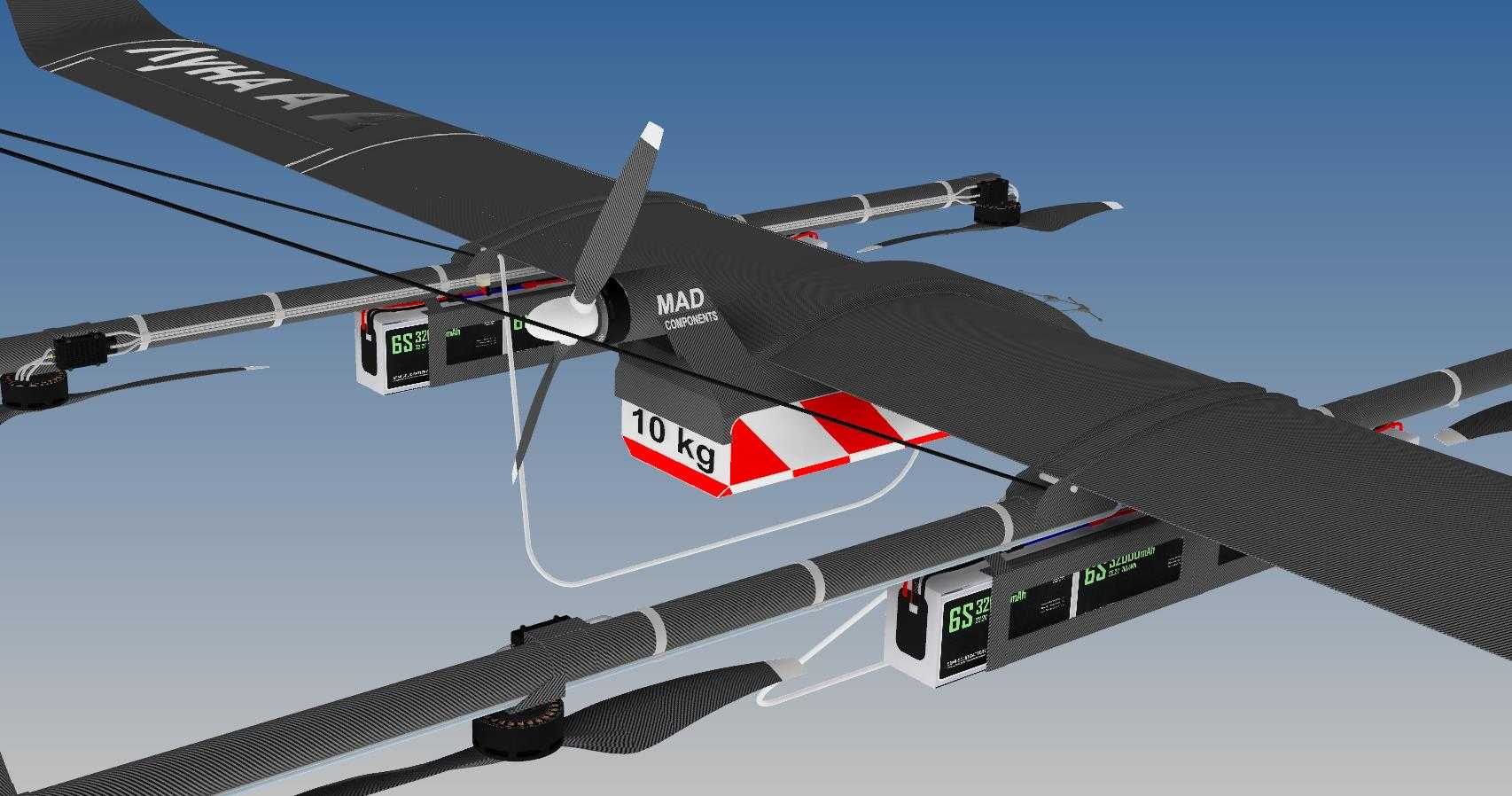

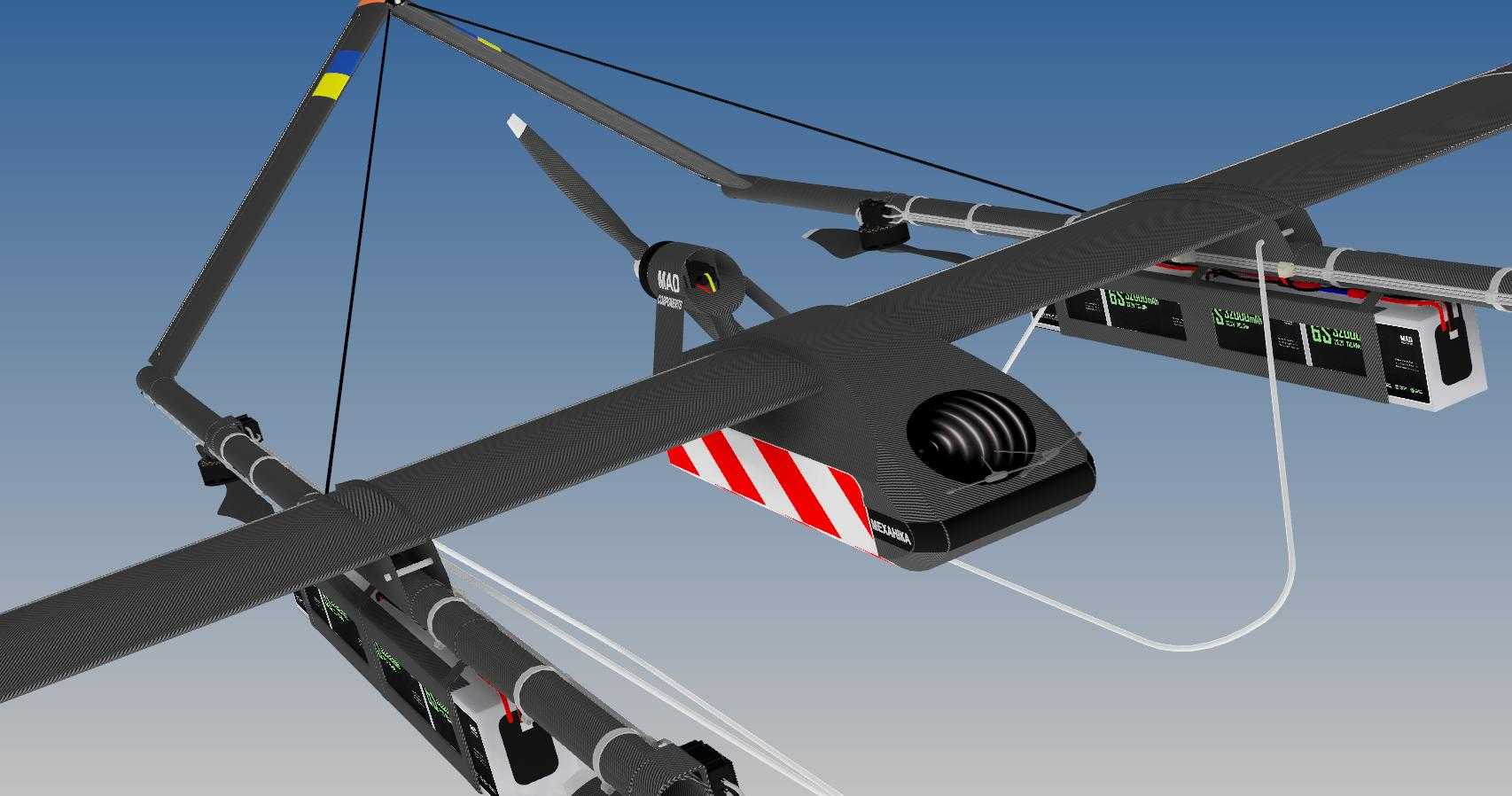

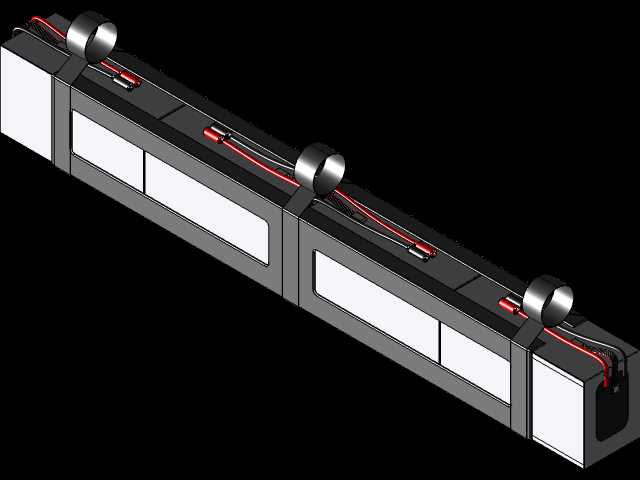

　　动力电源部分采用分体式集成设计，电池组分别布置在机身重心附近的舱段内，配合机身内部的电源管理模块，能同时为垂直升力动力单元、巡航推进单元、航电飞控系统、任务载荷模块分配电力，电池舱采用快拆结构设计，舱盖与机身框架通过卡扣式结构连接，不需要额外工具就能完成电池更换，适配野外作业场景下的快速补能需求。结构选材上，机翼主梁、尾撑杆、动力安装座采用碳纤维复合材料成型，在保证结构强度的前提下尽可能降低机身自重，机翼蒙皮、非承力整流罩采用轻质泡沫加复合材料蒙皮的夹层结构，电池舱框架采用铝合金机加工成型，兼顾散热性能与结构抗冲击能力，整机空重控制在合理区间，有效载荷预留空间能适配可见光吊舱、红外探测模块、小型通信中继设备等不同任务载荷。

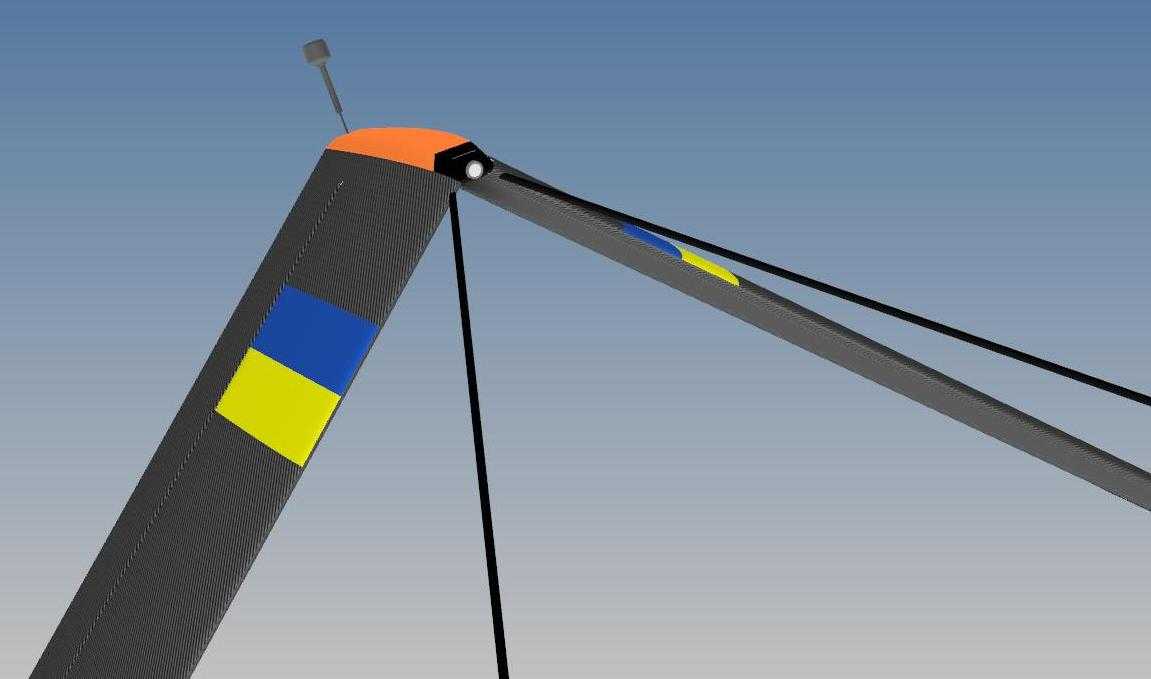

　　从安装边界来看，机翼与机身采用快插式连接结构，插接口集成了机翼上舵机的线路对接端子，拆解后能放入小型运输箱内转运，尾翼与尾撑杆同样采用插接式固定，不需要复杂的调试就能完成组装，垂直升力电机的安装座预留了标准的孔位，能适配不同规格的旋翼桨叶，方便根据作业海拔、载荷重量调整动力配置。巡航状态下的气动外形经过修型处理，机身、机翼、尾撑的连接处都做了整流过渡，减少飞行过程中的寄生阻力，垂直升力电机的撑杆采用流线型截面设计，尽可能降低巡航阶段的阻力增量。

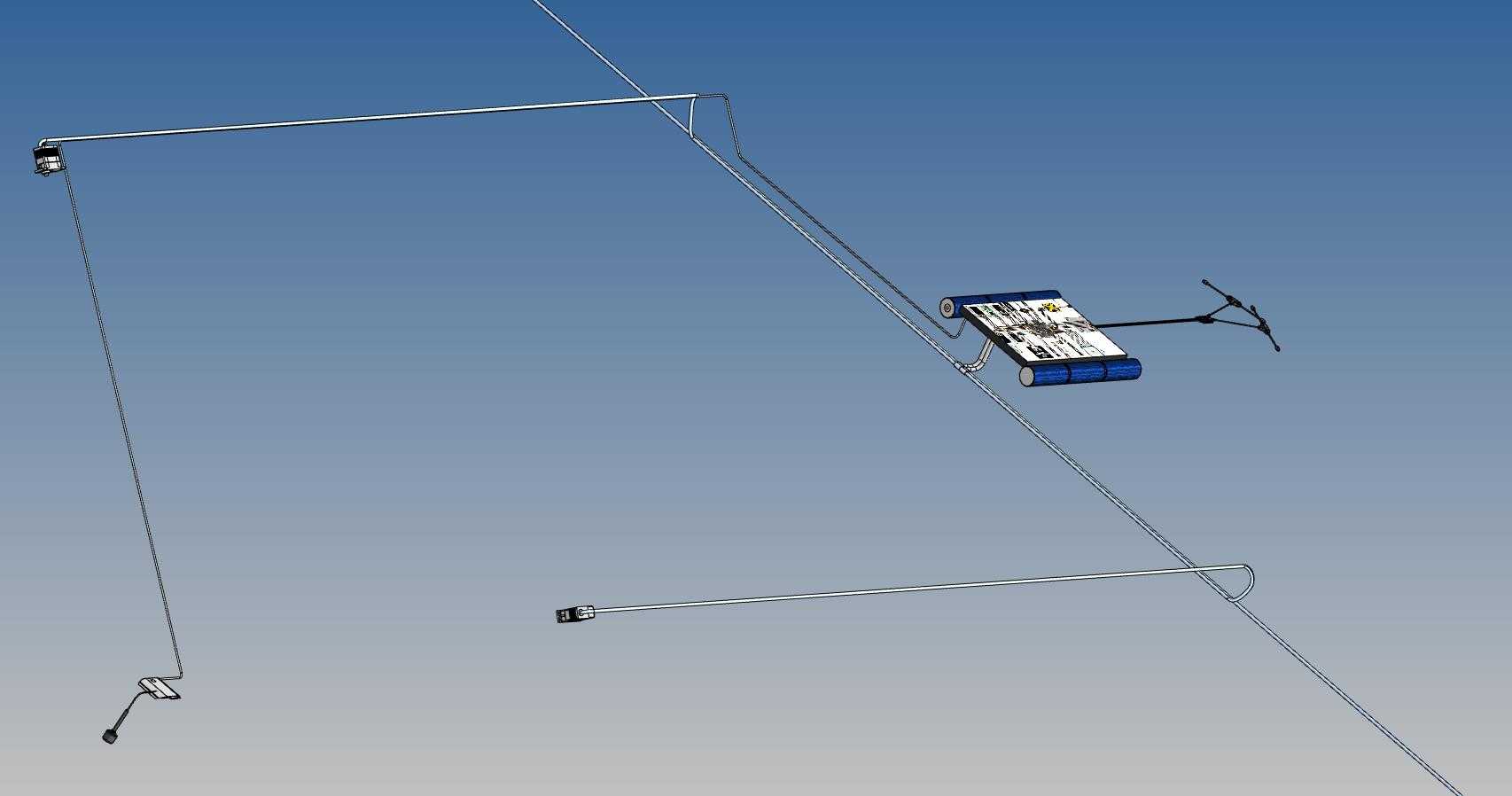

　　电源系统的布线全部走机身内部的走线槽，避免线路外露带来的气动阻力与飞行安全隐患，电池组与机身框架之间设置有缓冲减震垫，能吸收起降阶段的冲击载荷，避免电池受冲击出现故障，电源管理模块布置在电池舱相邻的航电舱内，与飞控模块做了电磁屏蔽隔离，避免电源工作时的电磁干扰影响飞控信号稳定性。整机的重心设计经过反复配平，垂直起降阶段四组升力电机的拉力轴线与整机重心重合，能保证垂直起降阶段的姿态稳定，转换到巡航飞行阶段时，机翼的气动焦点与重心位置匹配合理，不需要过多的舵面修正就能维持稳定巡航，降低飞行过程中的动力消耗。起落部分采用机身底部滑橇式设计，配合垂直起降的定点降落特性，能在草地、硬质土路、平整屋顶等不同场地完成降落，滑橇结构采用弹性复合材料成型，能吸收降落时的冲击，不需要额外的减震机构就能满足降落强度要求。
