苏式СП-04线绕电位器三维结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:933229
  • 苏式СП-04线绕电位器三维结构设计
  • 苏式СП-04线绕电位器三维结构设计

  这款线绕电位器的三维建模,完全还原了苏式СП-04电位器的实体结构特征,建模过程中优先考虑了电子设备维修、老式工控系统复刻场景下的装配适配需求,很多早年引进的苏制工控设备、老式实验仪器里,这类电位器是核心的参数调节部件,长期使用后容易出现碳膜磨损、转轴卡滞、接线端氧化断裂的问题,精准的三维模型可以帮助维修人员完成替换件的测绘加工,也能为老式设备的数字化建档提供结构依据。

  从实际功能来看,这类电位器主要承担电路中电压、电流参数的连续调节作用,常见于老式电源设备的输出电压微调、实验仪器的量程切换调节、工业控制回路的参数整定环节,和普通碳膜电位器不同,线绕结构的电位器功率承载能力更强,调节过程的阻值线性度更好,在存在小幅振动的工业现场环境下,接触可靠性要优于普通民用级电位器,这也是苏制工控设备大量选用该型号的核心原因。

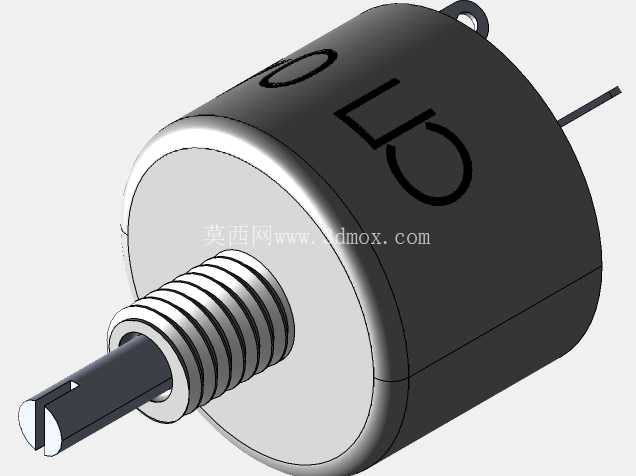

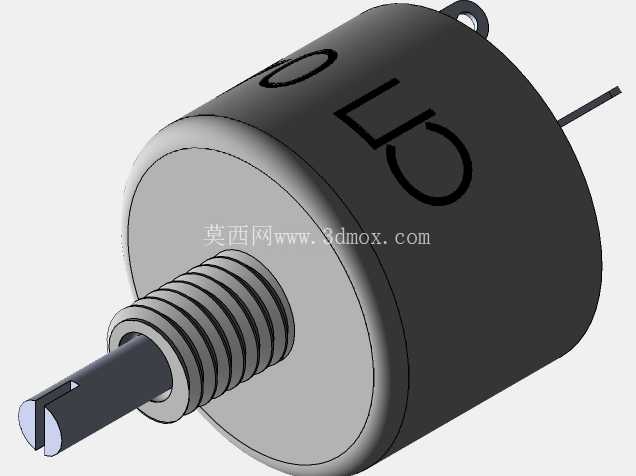

  建模时首先还原了产品的核心功能结构:主体外壳采用圆柱形封装结构,外壳表面预留了安装固定挂耳,挂耳上的安装孔位完全匹配原版器件的安装尺寸,安装时可以通过螺丝直接固定在设备面板或者内部安装支架上,不需要额外设计转接固定件。前端伸出的调节轴做了扁位结构设计,这个细节是很多新手建模容易忽略的点——扁位结构可以和调节旋钮的内孔紧密配合,避免旋钮转动时出现打滑空转的问题,轴根部的螺纹段用于安装锁紧螺母,装配时可以从面板外侧将螺母拧紧在螺纹段上,把电位器主体牢牢固定在设备面板上,螺纹段的螺距、长度都按照实物尺寸还原,保证和标准M规格的锁紧螺母完全适配。

  外壳侧面伸出的接线引脚采用硬线引出结构,建模时保留了引脚的出线角度和线径参数,实际装配时不需要额外弯折引脚就能直接焊接到电路板对应焊盘上,避免硬线弯折次数过多出现线芯断裂的问题。外壳表面的标识字符做了凹陷建模处理,还原了原版器件的标识样式,做外观渲染或者实物3D打印验证时,可以直接还原产品的外观细节。

  从安装边界尺寸来看,主体圆柱的外径控制在适配常规电子元件安装位的范围,整体长度从转轴最前端到外壳尾部的尺寸,完全匹配老式苏制设备的面板安装深度,不会出现装配时尾部顶到内部电路板或者其他元件的问题;转轴的伸出长度也做了精准还原,适配不同厚度的设备面板,安装后旋钮和面板之间的间隙符合原设备的装配要求,不会出现旋钮过紧蹭面板或者间隙过大进灰的问题。

  建模过程中对内部结构也做了合理还原:绕线电阻体的环形结构、滑动接触刷的弹性臂结构、转轴和接触刷的联动结构都按照实际传动逻辑搭建,转动转轴时接触刷可以沿着环形电阻体平滑滑动,实现阻值的连续变化,接触刷的弹性压力参数也按照实际产品的接触要求做了结构预留,保证滑动过程中接触压力稳定,不会出现调节过程中阻值跳变、接触不良的问题。

  在实际选型替换场景中,这个三维模型可以直接用于安装位的干涉检查:设计替换电路板时,可以把模型导入装配环境,核对引脚和焊盘的位置对应关系,检查外壳和周边电容、接线端子等元件的安全间隙,避免生产装配时出现元件干涉无法安装的问题;如果是做老式设备的数字化仿真,模型的结构参数也能支撑电路调节动作的运动仿真,还原设备参数调节的实际操作逻辑。

  和常见的民用级电位器不同,这款苏式电位器的外壳采用了更厚的绝缘封装结构,抗冲击、耐温变能力更强,建模时也还原了外壳的壁厚参数,做结构强度仿真时可以直接使用模型参数验证外壳的抗挤压能力,适配工业现场相对复杂的使用环境。转轴部分采用金属材质结构,和外壳之间的配合间隙按照实际转动阻尼要求设计,既保证转动顺滑无卡滞,又不会因为间隙过大出现转轴晃动、调节精度下降的问题。
