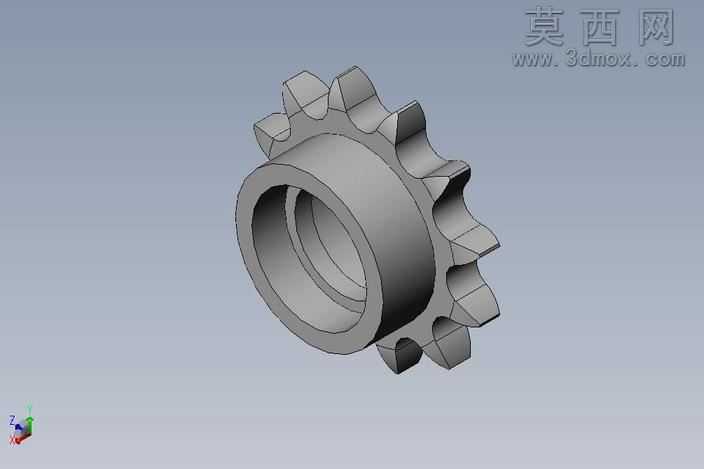

12齿Corren规格链轮传动零件设计

本作品为12齿规格的Corren系列链轮传动零件，采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循机械传动零件的设计规范，从齿形轮廓到轮毂结构均经过尺寸校核，确保零件具备实际生产加工的可行性。建模初始阶段先绘制链轮的径向基准草图，以中心轴线为定位基准，先完成内孔的轮廓绘制，内孔采用阶梯式结构设计，可适配不同直径的传动轴安装需求，孔壁预留了合理的公差配合余量，能够满足过盈配合或者键连接的装配要求。齿形部分的建模严格匹配链轮的齿廓标准，单个轮齿先通过草图绘制出渐开线近似齿形，再通过圆周阵列命令完成12个轮齿的均匀排布，阵列过程中严格保证齿距的等分精度，避免出现传动过程中的卡滞、跳齿问题。轮齿与轮毂之间采用平滑过渡的圆弧连接结构，能够有效降低零件工作时的应力集中，提升链轮的抗疲劳强度，延长零件的使用寿命。轮毂部分采用带凸缘的筒状结构，凸缘端面设计为平整的定位面，可在装配时与轴肩或者轴承端面紧密贴合，保证链轮的轴向定位精度。材质方面预设为常用的45号结构钢，渲染时赋予零件哑光金属质感，表面添加了细微的机加工纹理效果，还原真实金属零件的视觉表现，同时对轮齿的啮合面做了轻微的高光处理，突出齿面的加工精度特征。整体模型的结构设计兼顾了传动性能与加工工艺性，所有的倒角、圆角均按照机械加工的常规要求设置，没有出现无法加工的尖锐死角或者薄壁结构，既可以作为机械传动系统设计的选型参考模型，也可用于后续的有限元受力分析、运动仿真等二次开发工作，模型的特征树保留了完整的建模步骤，参数可根据实际使用需求进行调整修改，适配不同传动比、不同安装尺寸的链轮设计场景。
