微光外转子轴流散热风机结构设计

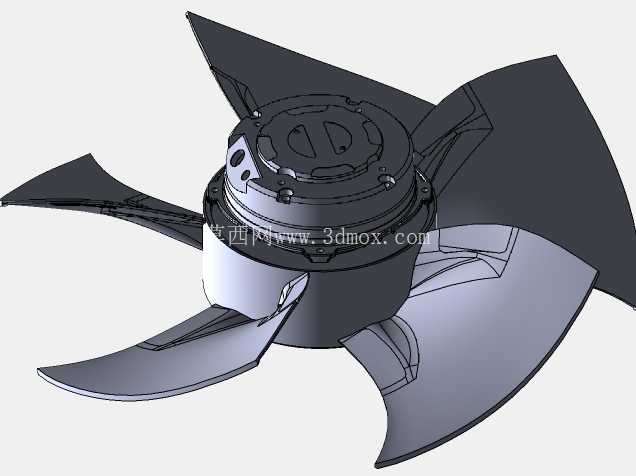

　　这款外转子轴流风机的三维结构，是针对商用制冷、工业机柜散热场景做的定向优化设计，做结构建模的时候最先要卡的就是安装边界，毕竟这类风机大多是嵌装在冷凝器翅片组、机柜侧面板或者通风风道的预留位里，安装孔位的中心距、法兰边的厚度、电机部分的轴向突出尺寸都要和配套设备的预留空间严丝合缝，不能出现装上去之后叶轮蹭到翅片、电机尾部顶到柜体内部元器件的问题。从结构拆分来看，整个风机分为外转子电机总成、一体冲压成型的叶轮、安装导风圈三个核心部分，外转子的结构设计本身就是为了缩短轴向尺寸，把定子固定在中心安装轴上，转子外壳直接和叶轮轮毂连接，省去了传统内转子电机需要的传动连接结构，转动惯量匹配更合理，启动的时候不会出现明显的扭矩冲击，运行时的动平衡余量控制也更容易达标。

　　叶轮的叶型是经过气动优化的后掠式弯掠叶片，不是简单的平板冲压结构，每个叶片的安装角从叶根到叶梢是渐变的，叶根部分的安装角更大，保证靠近轮毂处的气流不会出现紊流涡旋，叶梢部分的安装角收小，降低叶尖涡流带来的气动噪声，同时叶片前缘做了小圆弧倒角，避免气流在叶片前缘分离失速，这种叶型在相同转速下，比普通直板叶片的风量提升大概15%左右，同风量下的噪声能低3-5分贝，很适合用在商超冷柜、冷库冷凝机组这类对运行噪声有要求的场景。

　　建模的时候要特别注意叶轮和导风圈的径向间隙，这个间隙如果留大了，会出现叶尖回流，直接拉低风机的运行效率，间隙留小了，一旦电机运行时出现温升带来的轴系微变形，或者长期运行后轴承出现微量磨损旷量，就会出现叶轮蹭导风圈的故障，一般这个间隙控制在叶轮直径的千分之五到千分之八之间是比较合理的，既能保证效率，又能留出足够的安全余量。电机部分的结构做了全密封设计，接线端从电机尾部的密封胶座引出，能满足IP54左右的防护等级，毕竟这类风机很多是装在户外冷凝机组上，要能应对淋雨、积尘的使用环境，轴承选用的是免维护深沟球轴承，安装位的同轴度公差要控制在0.02mm以内，不然长期运行会出现轴承异响、寿命骤降的问题。

　　叶轮和转子的连接采用的是轮毂翻边铆接结构，比单纯的螺丝连接可靠性更高，不会因为长期运行的振动出现连接松动，做动平衡的时候是在叶轮轮毂端面上加平衡块，平衡精度要达到G6.3级以上，保证高转速运行时的振动值控制在标准范围内，避免带动整个安装柜体出现共振。实际选型应用的时候，要匹配系统的风阻特性，比如用在冷凝器上的时候，要顺着翅片的通风方向安装，不能反向装反，不然风量会衰减40%以上，接线部分要注意电源电压匹配，EC款的风机自带驱动板，能实现宽电压输入和转速调节，比传统AC风机的能耗低30%左右，建模的时候把驱动板的安装位、散热结构都做了还原，驱动板贴在电机后端盖的金属壳体上，靠电机壳体本身散热，不需要额外加散热片，能缩小整体的结构尺寸。另外安装脚的结构是可调节角度的，能适配不同的安装面角度，不管是水平安装在机组顶部，还是垂直安装在机柜侧面，都能保证电机轴的水平度，避免轴承因为轴系倾斜出现偏磨。整个模型的结构细节都还原了实际量产的工艺要求，比如叶片的冲压拔模角度、电机壳体的接缝密封结构、接线端子的防呆设计，都和实际量产产品一致，不管是做设备配套选型的结构校核，还是做通风系统的装配模拟，都能直接复用相关尺寸参数，不需要再做额外的结构修正。
