Vigortronix75瓦封闭式开关电源结构

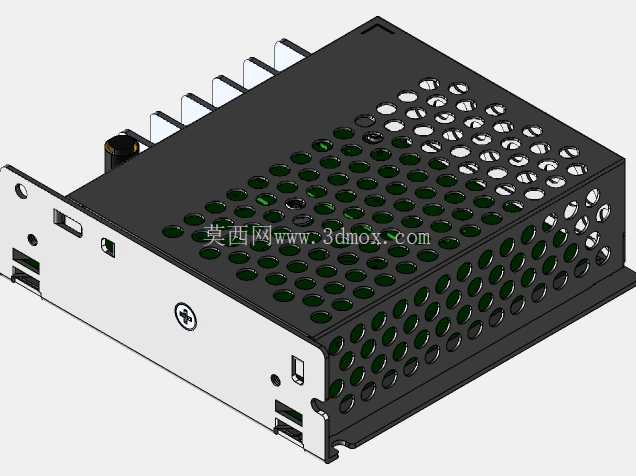

　　这款75瓦规格的封闭式供电单元，在工业控制、小型机电设备、嵌入式工控板供电场景中应用十分广泛，很多紧凑型电控柜内的低压直流供电回路，都会选用这类封闭结构的电源来做AC-DC转换，相比开放式裸板电源，它的金属封闭外壳能更好抵御车间内的粉尘、金属碎屑侵入，也能避免安装调试过程中操作人员误触内部高压带电部位，降低现场运维的安全隐患。从结构设计来看，外壳采用上下扣合的钣金拼接结构，上盖整体做了密集的圆形冲孔阵列，冲孔排布兼顾了散热通风需求与壳体结构强度，不会因为开孔过多导致上盖受压变形，冲孔的孔径经过匹配计算，既可以让内部功率器件工作产生的热量通过空气对流快速散出，又能阻挡较大尺寸的异物落入壳体内部，适配工业现场相对复杂的使用环境。

　　壳体侧面预留了标准的安装固定耳，固定耳上开有适配常规自攻螺丝与机柜安装螺柱的通孔，安装孔位的间距符合行业通用的安装尺寸规范，能够直接替换同功率等级的同类型封闭电源，不需要在安装面板上重新打孔，降低设备改型的结构调整工作量。壳体的输入输出端都预留了对应的接线让位缺口，缺口位置做了轻微的翻边处理，避免接线时锋利的钣金切口刮伤导线绝缘层，引发短路故障；壳体侧面还预留了状态指示灯的透光位，不需要拆开外壳就能直观判断电源的工作状态，方便现场故障排查。

　　设计过程中，内部功率器件的排布充分考虑了散热路径，发热量大的整流桥、开关管、变压器等器件都紧贴壳体侧壁安装，通过壳体金属材质辅助导热，配合上盖的通风孔形成自然对流散热通道，在额定75瓦功率输出的工况下，不需要额外加装散热风扇就能满足器件的工作温度要求，既降低了整机工作噪音，也避免了风扇转动带来的粉尘吸入问题，提升长期工作的可靠性。外壳的表面处理采用黑色哑光喷塑工艺，既具备基础的防锈防腐蚀能力，也不会在电控柜内产生反光干扰运维人员视线，壳体边角都做了小圆弧折弯处理，没有尖锐的毛刺棱角，安装操作时不容易划伤手部。

　　从安装边界来看，这款电源的整体外形尺寸适配紧凑型电控柜的安装空间，横向与纵向的占用尺寸都控制在同功率产品的常规范围内，接线端的预留空间足够容纳常规线径的电源输入输出导线，接线完成后导线不会与壳体其他部位产生干涉，也不会因为弯折半径过小导致导线损伤。在实际选型应用中，这类封闭式电源常被用于小型PLC控制系统供电、传感器回路供电、小型伺服驱动器的控制回路供电等场景，封闭的外壳结构也让它可以用在有少量粉尘、轻度油污的车间环境中，不需要额外加装独立的防护外罩，能够有效缩减电控系统的整体体积与装配成本。建模过程中，壳体的冲孔阵列采用参数化排布方式，调整功率规格时只需要修改壳体长度参数与冲孔阵列的数量，就能快速衍生出不同功率等级的同系列电源外壳模型，大幅提升同系列产品的结构设计效率；上下壳体的扣合位置预留了足够的装配间隙，配合卡扣与固定螺丝的连接结构，装配后不会出现松动错位的问题，壳体接缝处的缝隙控制在合理范围内，既满足装配公差要求，也能避免异物从接缝处进入壳体内部。
