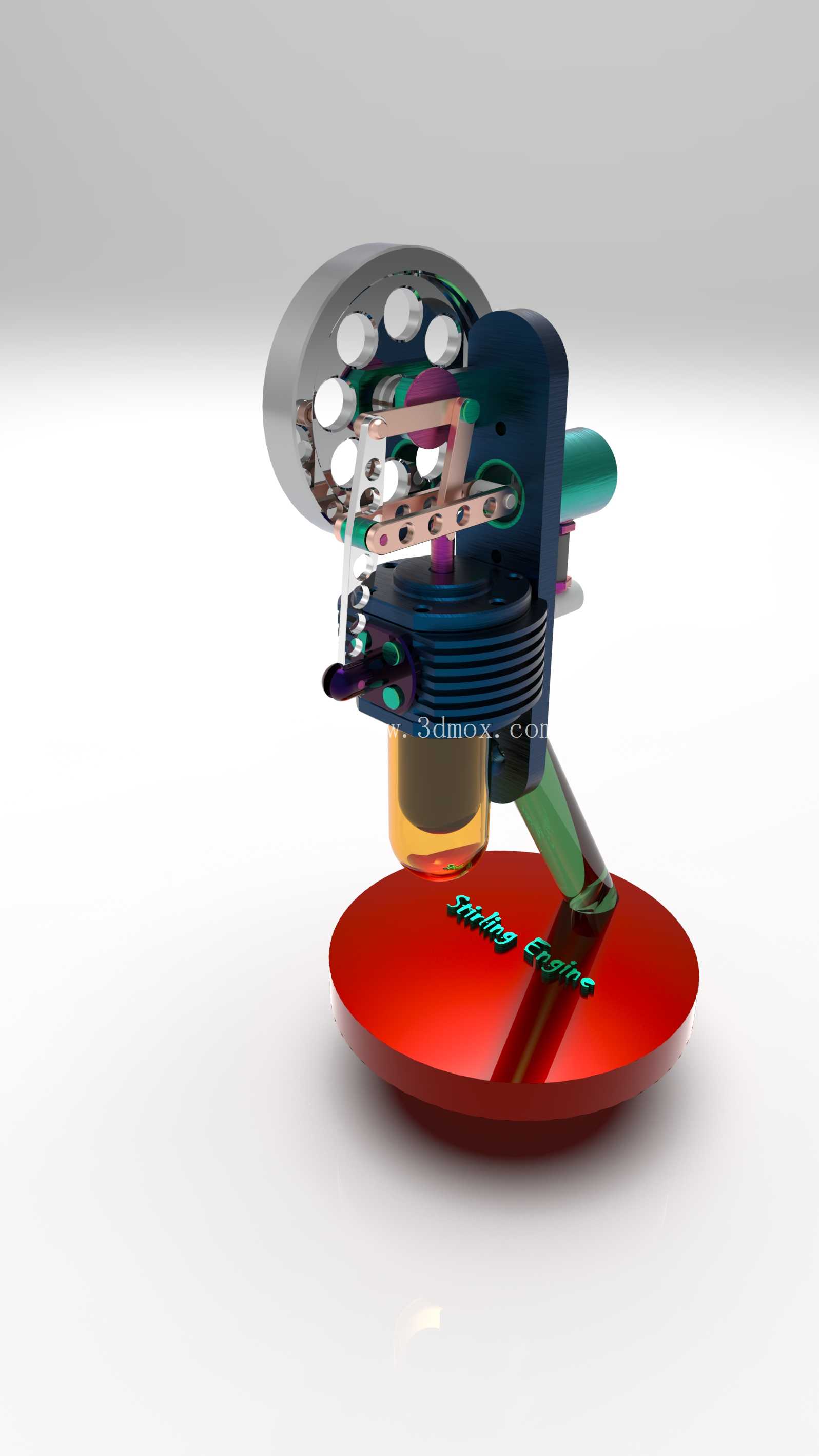

立式斯特林发动机结构设计三维数模

　　这套立式斯特林发动机的三维结构数模，完整还原了外燃式热力发动机的核心传动与热交换逻辑，在教学演示、小型动力装置研发、热能回收实验场景中具备很高的参考价值。不同于常见的卧式布置结构，立式构型将热交换腔体、动力活塞、传动曲柄机构沿垂直轴线排布，大幅压缩了设备的水平安装占用空间，底座采用圆形支撑结构，安装面可通过周边均布的固定孔位与实验台架、设备基座完成刚性连接，安装边界的垂直高度与底座直径比例经过优化，整机重心落在底座中心区域，运行过程中可有效降低曲柄连杆往复运动带来的侧向振动，无需额外加装复杂的减震支撑结构即可稳定运行。

　　从功能实现逻辑来看，这套结构完整覆盖了斯特林循环的四个核心工作过程：底部的加热腔体直接接触外部热源，通过缸壁将热量传递给腔体内的工作介质，配套的冷却鳍片结构布置在加热腔上方的冷端区域，通过增大与空气的接触面积带走循环过程中的废热，保证冷热端形成稳定的温度差，为工质的膨胀、压缩循环提供持续的动力来源。动力活塞与置换活塞的配合间隙经过严谨的公差匹配，既保证了运动过程中的密封性能，减少工质泄漏带来的效率损失，又避免了间隙过小导致的运动卡滞问题，活塞环的密封结构设计可适配空气、氦气等不同类型的工作介质，满足不同实验场景下的循环效率测试需求。

　　传动系统采用曲柄连杆结构将活塞的往复直线运动转换为曲轴的旋转运动，曲轴的配重块经过动平衡校准，可抵消活塞往复运动产生的惯性力，降低运行过程中的振动与噪音，曲轴输出端预留了标准的轴连接接口，可直接连接小型发电机、水泵负载或者实验用测速装置，方便开展不同工况下的输出特性测试。整机的外部管路与连接结构全部做了简化整合，没有冗余的外置管线，所有连接部位的密封结构都在数模中做了完整的细节还原，包括密封槽的尺寸、紧固件的排布位置都符合机械设计的通用规范，结构设计人员可直接参考这套数模的公差配合、安装定位逻辑，开展同类型小型外燃动力装置的改型设计。

　　在实际应用场景中，这类立式斯特林发动机既可以作为热能动力专业的教学演示模型，帮助学习者直观理解外燃循环的工作原理，也可作为小型余热回收装置的核心动力单元，对接工业生产中的低品位废热热源，将热能转换为旋转机械能输出，带动小型负载运行。相较于内燃机结构，斯特林发动机无需复杂的配气机构与燃油喷射系统，结构可靠性更高，对热源的适应性更强，这套数模中的结构细节充分考虑了加工装配的工艺性，所有零部件的结构都可通过常规的机加工工艺完成制造，没有特殊的异形难加工结构，装配顺序遵循从下到上的层级逻辑，先完成底座与曲轴传动组件的装配，再依次安装冷热缸体、活塞组件、冷却结构与外部护罩，每个零部件的定位基准都做了明确的设计，可有效降低装配过程中的对位难度，减少装配累积误差。数模中还还原了整机的外观防护结构，顶部的透明护罩既可以观察内部传动机构的运行状态，也可避免运动部件外露带来的安全隐患，侧面的操作预留空间方便实验过程中调整热源位置、测试冷热端温度参数，整体结构布局紧凑，功能分区清晰，完全符合小型实验类动力装置的设计规范。
