ETD49卧式铁氧体电源变压器结构

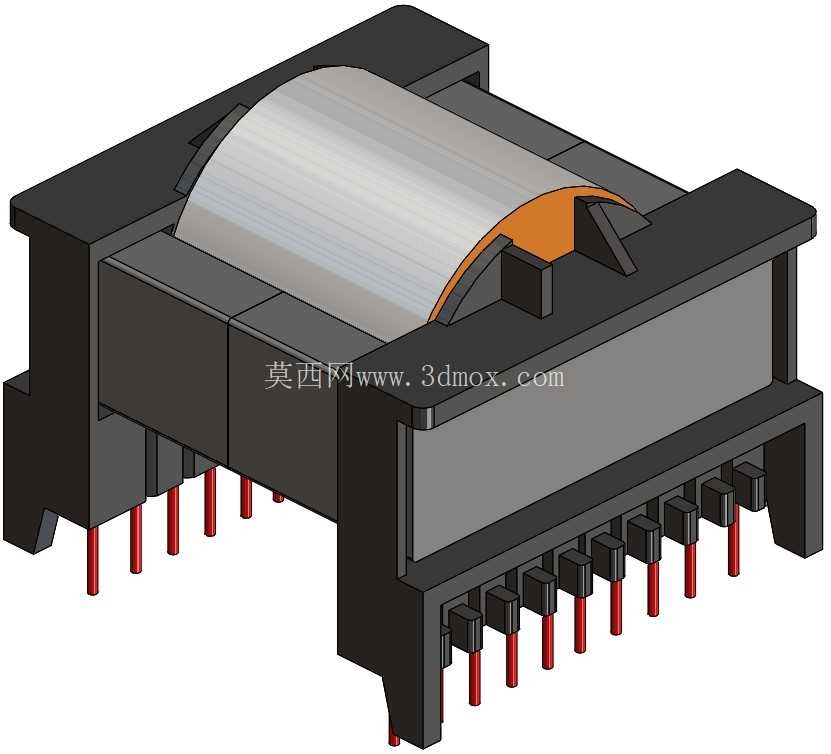

　　在开关电源、工业控制板卡、中小功率逆变装置的硬件设计环节，磁性元件的选型与结构适配直接决定了整机的功率密度、EMC表现与长期运行可靠性，ETD49规格的卧式变压器正是这类应用场景里覆盖度极高的一款功率磁件。不同于立式安装的磁件结构，这款卧式变压器采用扁平式布局，整体高度控制更优，能够适配内部竖向空间受限的壳体设计，比如薄型工控电源模块、嵌入式驱动板、桌面式电力电子装置的内部装配，不会因为磁件高度超限导致外壳合模干涉，也能降低整机重心，提升板卡焊接后的抗振动性能，在有轻度振动的工业现场环境下，减少引脚受剪切力出现虚焊、脱焊的概率。

　　从功能层面来看，这款磁件承担的是高频开关回路里的电能变换、电气隔离与电压匹配作用，适配的是几十到上百瓦功率区间的电源拓扑，不管是反激、正激还是半桥架构的中小功率回路，ETD49的铁氧体磁芯有效截面积都能满足对应磁通密度的设计要求，避免正常工作负载下磁芯进入饱和状态，造成功率管过流损坏。磁芯采用两半对合的ETD结构，中柱预留的气隙可以根据实际功率需求、感量参数做针对性调整，绕组区域的弧形挡边结构，能够在绕制漆包线、多层绝缘胶带的时候，限制绕组的径向偏移，避免线包超出磁芯窗口边界，导致装配时磁芯无法完全贴合，增大磁阻带来空载损耗上升的问题。

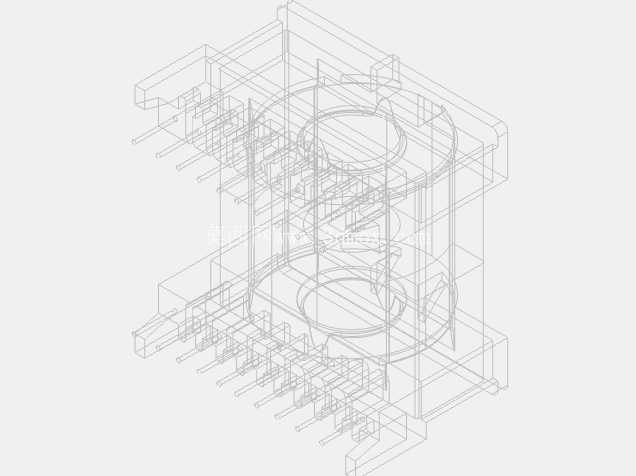

　　设计这款磁件三维结构的时候，首先要匹配PCB板的安装孔位布局，两侧伸出的直插引脚采用等间距排布，引脚直径与伸出长度都要符合波峰焊的工艺要求，引脚根部的塑胶挡台能够控制插入PCB的深度，避免焊接时焊锡顺着引脚爬到绕组区域造成绝缘失效。磁芯与骨架的配合公差需要严格控制，骨架的定位槽要和磁芯的凸台完全契合，装配后不会出现横向窜动，外围的包胶区域预留足够的空间，满足安规绝缘距离的要求，初次级绕组之间的隔离距离、引脚之间的电气间隙都要符合对应电压等级的安规标准，避免高压工况下出现爬电、击穿问题。

　　实际选型适配的时候，需要重点关注这款卧式结构的安装边界：整体长度方向覆盖两侧引脚的总跨度，要和PCB上预留的安装区域匹配，不能和周边的电解电容、散热片、功率器件出现位置干涉；宽度方向的尺寸要预留出包胶后的余量，避免贴板安装时和相邻元件挤碰；高度方向从引脚底部到磁芯弧面最高点的尺寸，要和外壳内部的竖向净空保持至少1mm以上的安全距离，防止装配时外壳压到磁芯造成磁芯碎裂、绕组损伤。另外，引脚的排布顺序要和电路原理图的绕组同名端对应，避免绕向错误导致电源反馈回路异常，出现输出电压不稳、器件损坏的问题。

　　在结构细节上，骨架采用耐高温的绝缘塑胶材质，能够承受波峰焊时的高温冲击，不会出现受热变形、引脚移位的问题；磁芯表面的平整度要满足装配要求，对合面的缝隙控制在合理范围内，减少磁路的气隙损耗；绕组绕制完成后的外包绝缘胶带要平整，不能出现褶皱翘起，避免影响磁芯的装配贴合度。不同于定制化的异形磁件，ETD49属于行业通用的标准磁芯规格，对应的骨架、引脚配件供应链成熟，不管是小批量样机打样还是大规模量产，都能快速匹配到对应的物料，降低生产端的物料采购成本与交期风险，在开关电源设计、工业控制板开发、新能源辅助电源设计等场景里，这类标准卧式变压器的结构模型能够直接导入整机装配，提前验证安装干涉、空间匹配的问题，减少后期打样的改模次数，缩短硬件开发的迭代周期。
