快开式立式高压密封罐体结构设计

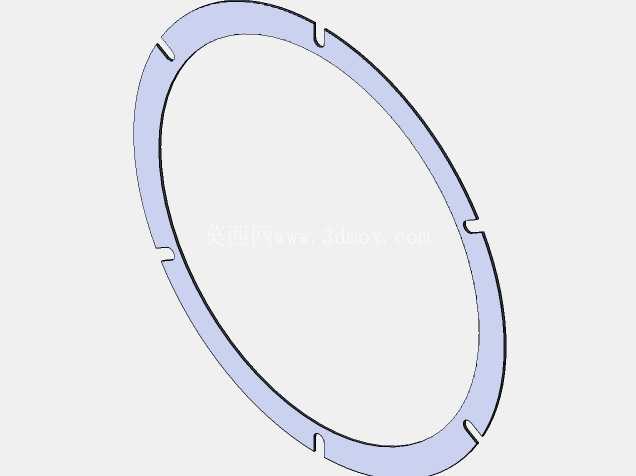

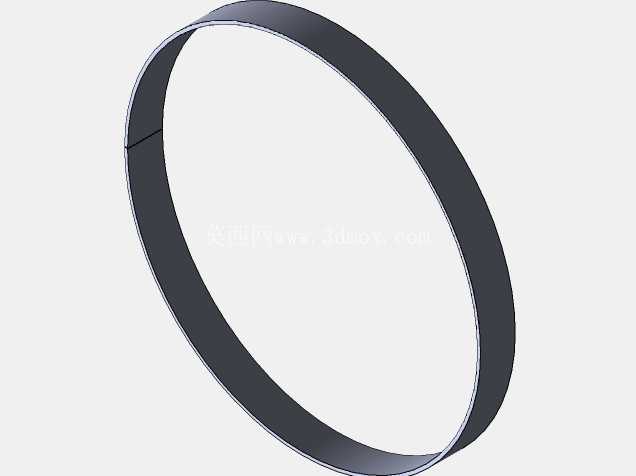

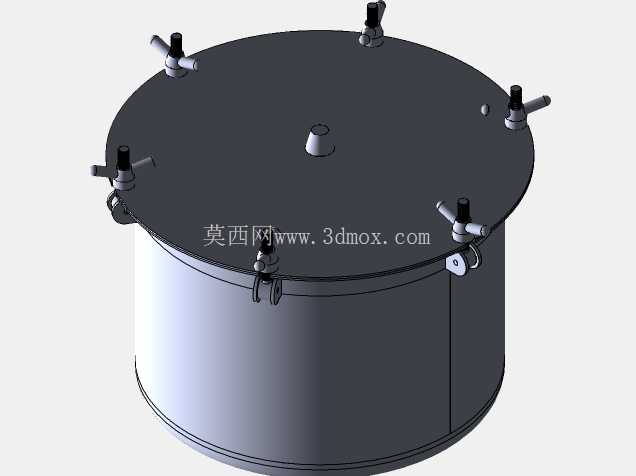

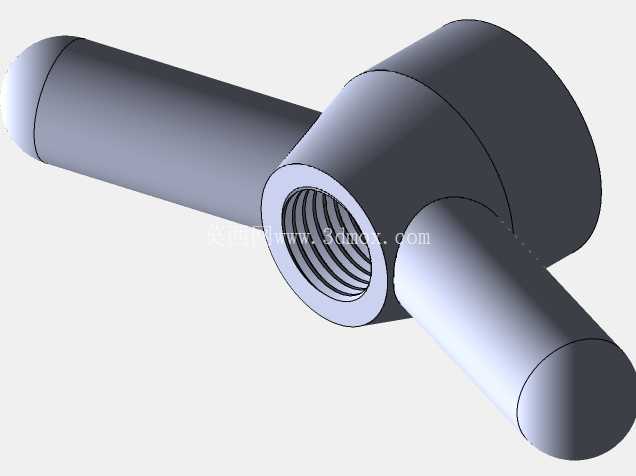

　　该立式承压罐体主要应用于小批量物料的压力浸渗、真空保压测试、低压化学反应以及特种介质的密闭存储场景，在实验室小试、小型化工生产单元、五金件气密性检测工位都能见到这类结构的身影，相比法兰螺栓全周紧固的常规罐体，它的快开锁紧结构能大幅缩短开盖、合盖的操作时间，适合需要频繁取放内部物料的作业工况。从结构功能来看，罐体主体采用直筒加平底的立式布局，圆柱筒身的承压受力状态均匀，相同壁厚下的承压能力优于方形或异形腔体，筒身上端加工有一圈定位凸台，配合罐盖的密封槽安装密封圈，当罐盖扣合后，周向均匀布置的6组快开压扣能同步将罐盖压紧在筒身凸台上，每个压扣都采用偏心凸轮式锁紧结构，扳动压扣手柄就能实现锁紧与释放，不需要逐个拧动多颗螺栓，操作时单人即可完成开合动作。

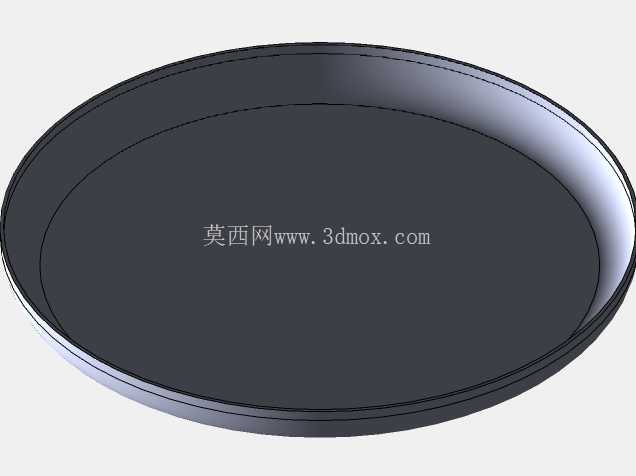

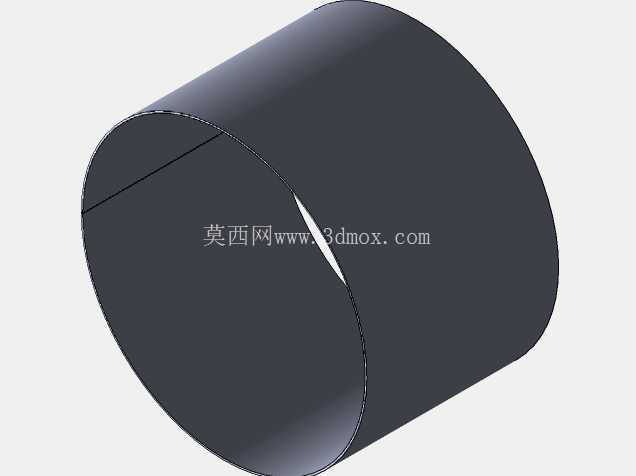

　　设计这类罐体时，首先要根据额定工作压力计算筒身的壁厚，常规0.6MPa工作压力下采用304不锈钢板材卷焊时，筒身壁厚不小于3mm即可满足强度要求，罐盖因为要承受均布压力，采用整板切割加工，背面不需要额外加设加强筋就能避免受压变形，中心位置的锥形凸台是排气或者压力检测接口的安装位，可根据实际需求安装压力表、安全阀或者排气阀，接口采用标准管螺纹连接，方便现场配装管路。

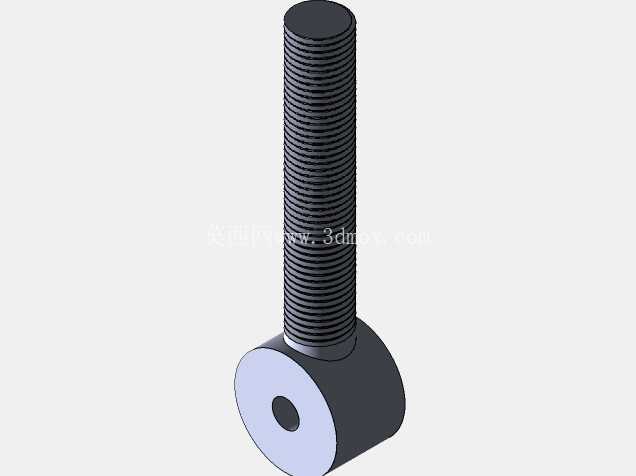

　　周向布置的快开压扣位置需要经过受力计算，相邻两个压扣的间距不能过大，否则合盖后两个压扣之间的罐盖边缘会出现翘起，导致密封失效，6组压扣沿罐盖周向均匀60度分布的布局，刚好能覆盖直径600mm以内的罐盖密封面，每个压扣的铰接座分别焊接在筒身上端外侧，安装时要保证所有压扣的锁紧行程一致，避免出现单侧压紧力不足的问题。罐体的安装边界比较灵活，平底结构可以直接放置在水平的工作台或者钢架平台上，不需要额外制作安装支架，如果需要固定在工位上，可在筒身下部外侧焊接三个均布的安装耳，通过螺栓与平台连接固定，整体外径根据筒身直径确定，以直径500mm的筒身为例，加上外侧压扣的突出尺寸，整体最大外径约620mm，罐体总高度可根据容积需求调整，常规50L容积的罐体总高度约450mm，放置在常规800mm高的工作台上时，顶部操作手柄的高度约1250mm，刚好符合成年人站立操作的人机工程尺寸，不需要抬手或者弯腰就能完成压扣的扳动操作。

　　密封结构采用O型密封圈嵌装在罐盖的密封槽内，密封槽的深度为密封圈线径的70%，合盖后密封圈的压缩量控制在25%左右，既能保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效，压扣的锁紧力通过计算匹配密封圈的压缩反力，保证在额定工作压力下，罐盖不会因为内部压力顶起出现泄漏。罐体侧面没有多余的外接接口，仅保留顶部中心的功能接口，整体结构简洁，加工时筒身采用卷板焊接后校圆，焊缝做抛光打磨处理，避免应力集中，罐盖采用整板车削加工，密封槽一次车削成型保证平面度，所有压扣的铰接部位采用销轴连接，活动部位预留0.2mm的间隙，保证扳动时没有卡滞，长期使用也不会因为锈蚀出现无法开合的问题。这类罐体在实际使用中，需要注意每次合盖前检查密封圈表面是否有残留物料或者破损，锁紧压扣时要沿对角顺序依次扳动，保证罐盖整体均匀下压，避免单侧受力导致密封圈偏磨，日常维护时只需要定期在压扣的铰接销轴处涂抹少量润滑脂，就能保证操作的顺畅性。
