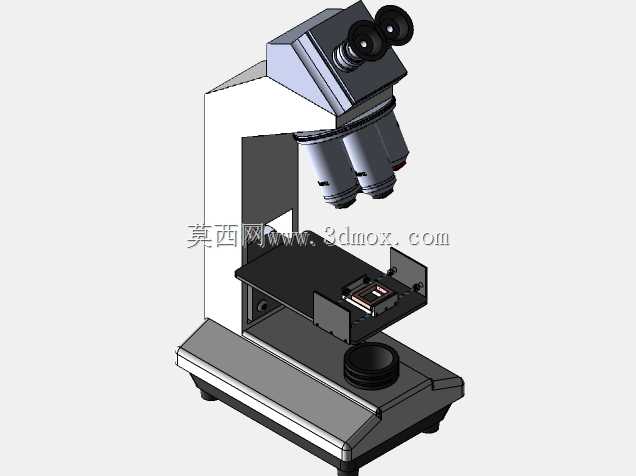

实验室双目智能显微观测设备结构设计

这款双目显微观测设备的结构设计，首先围绕常规实验室、质检工位的实际使用场景展开，日常可覆盖材料金相观测、生物样本观察、精密零部件表面缺陷检测等多类作业需求，适配从高校教学实验室到工厂来料检验台、研发中心材料分析室的不同使用环境。从功能实现逻辑来看，设备采用双目镜筒倾斜布局，匹配操作人员坐姿观测的舒适视角，避免长时间作业产生的颈部疲劳，镜筒下方设置多倍率物镜转换结构，可根据观测需求快速切换不同放大倍率的物镜，无需反复拆装调试，提升连续观测作业的效率。载物台设计为可双向平移的调节结构，操作人员可通过侧边的调节旋钮控制载物台前后、左右微动，精准移动待观测样本至物镜视野中心，同时载物台预留了标准玻片夹具安装位，也可适配小型块状零件的直接放置观测，满足不同形态样本的装夹需求。底座部分集成了透射光源安装腔，可提供自下而上的透射照明，适配透明、半透明样本的观测需求，同时镜臂位置预留了反射光源的安装接口，可加装斜射光源满足不透明金属、塑胶零件表面的观测照明需求。设计过程中充分考虑了设备的安装边界与操作空间，整体底座采用宽幅稳重结构，放置在标准750mm高度的实验台面上时，整体重心落在底座支撑范围内，即使操作人员调节镜筒升降、切换物镜时也不会出现侧翻风险，设备左右两侧预留的操作空间满足双手同时调节焦距、移动载物台的操作需求，不会与周边实验器皿、检测工具产生干涉。镜臂与底座的连接采用刚性一体式结构，避免观测过程中产生结构晃动导致成像模糊，焦距调节旋钮设置在镜臂两侧的顺手位置，操作人员双眼不离开目镜即可完成粗调、微调的焦距操作，符合常规显微观测的操作习惯。物镜转换盘采用定位卡扣结构，每一个物镜切换到位后都会有明确的卡位反馈，保证物镜光轴与目镜光轴精准重合，避免出现偏轴导致的成像偏移、视野不全问题。设备整体的外形尺寸适配常规实验室的操作台摆放需求，不需要额外定制专用安装台，底部的四个可调支撑脚可根据台面平整度调节高度，保证设备整体处于水平状态，避免因台面倾斜导致载物台样本滑移、光轴偏移的问题。
