圆管框架式输送承载机架结构设计

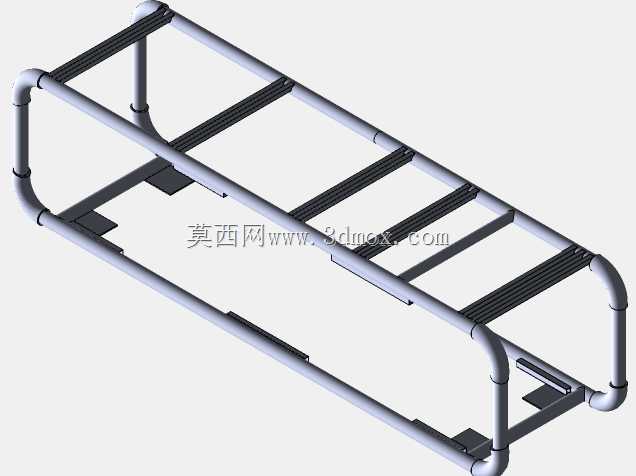

这套圆管弯制焊接而成的框架结构，主要用于轻型物料输送线的侧边承载、工位间过渡支撑或是小型工件的暂存托架，在电子组装线、包装后段输送、食品轻工流水线以及小型工装变位工位中都能见到同类结构的应用。整体框架采用等径直圆管作为主承力构件，四个转角位置通过90度弯管接头实现圆滑过渡，既避免了直角拼焊带来的应力集中问题，也消除了工位周边尖锐棱角带来的磕碰安全隐患。框架内侧沿长度方向均匀布置了多组横向承托板条，板条与圆管主梁之间采用贴合焊接固定，板条上预留的安装孔位可直接固定输送导轨、流利条或是耐磨衬条，无需在主圆管上额外钻孔破坏主梁的整体受力截面。底部四个支脚位置设计了带安装孔的方形固定板，现场安装时可通过膨胀螺栓与地面预埋钢板连接，也可在固定板下方加装可调脚杯来补偿地面平整度误差，整套框架的安装边界仅需匹配底部四个固定孔的孔距尺寸，对安装基面的平面度要求较低。设计阶段优先选用圆管作为主构件，核心考量在于圆管截面的抗弯抗扭性能在同等耗材重量下优于矩形方管，且弯管成型工艺成熟，批量加工时转角一致性更容易控制。框架整体呈长条形对称布局，受力路径从上方承载的板条传递至两侧纵向圆管主梁，再通过两端的弯管段向下传导至底部支脚，整体受力路径简洁连续，没有出现受力突变的薄弱截面。在实际选型使用时，可根据上方承载的工件重量调整圆管壁厚，或是在两根纵向主梁之间增加横向加强撑来抑制长跨度下的主梁下挠变形。框架表面可根据使用场景做喷塑、镀锌或是刷防锈漆处理，在潮湿或是有轻微腐蚀的工位环境下也能保持结构稳定性。这类管式框架相比型钢焊接机架，自重更轻，转运和现场组装难度更低，同时圆滑的外管表面也方便安装各类传感器支架、线槽或是防护挡板，拓展性较强。结构建模时需重点控制弯管处的圆弧半径与相邻直管段的同轴度，避免焊接组装后出现框架扭曲、两侧主梁不平行的问题，保证后续输送配件安装时的位置精度。
