工业现场操作型配电控制箱体结构设计

　　从结构设计来看，整个箱体采用封闭式薄钢板折弯焊接结构，箱体深度控制在180mm左右，不会因为突出墙面过多影响车间通道通行，面板区域做了内凹折弯边处理，所有操作元件都嵌入安装在面板上，避免日常搬运物料剐蹭到按钮造成误触发，箱体侧边预留的铰链结构采用明装式工业铰链，不需要拆卸整个箱体就能打开箱门完成内部接线、元件检修，箱门和箱体贴合处预留了密封胶条安装槽，在多粉尘的机加工车间使用时，能阻挡大部分金属粉尘进入箱体内部，降低电气元件短路的风险。在车间生产线、小型设备配套供电、实验室动力配电这类场景里，这类壁挂式配电操作盘的使用频率非常高，它不像大型进线柜那样承担整车间的总配电任务，更多是面向单台设备或者局部工位的配电通断、状态指示、操作控制功能，安装位置通常在设备侧方立柱、工位旁墙面，距离操作人员的操作距离控制在0.8到1.2米区间，刚好适配站立操作的手臂伸展范围，不需要俯身或者抬手过度就能完成所有按键、旋钮的操作。

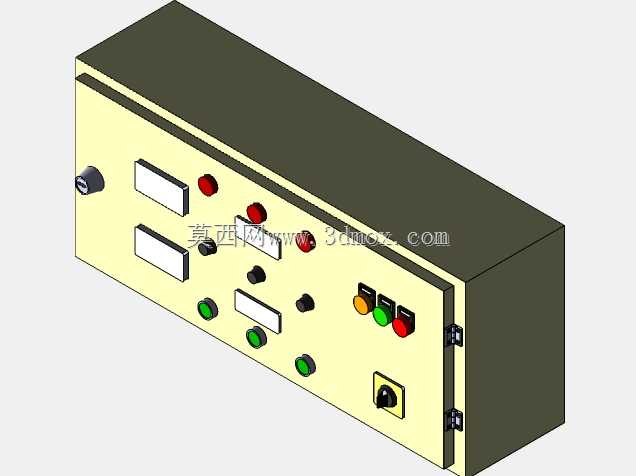

　　面板上的元件布局完全按照操作频次和功能分区排布，最左侧的金属接头是外接主电缆的进线端，采用防水型格兰头固定，能承受电缆拖拽时的拉力，不会因为外力拉扯导致内部接线端子松脱；上方两组长方形开孔是嵌入式状态指示灯的安装位，分别对应主电源通电、设备运行两类状态，指示灯采用高亮度纯色灯珠，在车间日常照明环境下距离5米位置就能清晰识别状态，不会因为光线反光看不清指示。操作按钮按照红停绿启的工业通用规范排布，红色急停按钮采用大直径蘑菇头设计，突出面板表面15mm，发生紧急情况时操作人员不需要精准瞄准，手掌拍上去就能触发断电，所有绿色启动按钮都带有防误触的台阶结构，需要手指按到中心位置才能触发，避免工具掉落、物料剐蹭造成的意外启动。

　　面板右侧的三色指示灯组对应故障、运行、待机三类状态，下方的黑色旋钮是手动/自动模式切换开关，旋钮带有清晰的档位定位感，切换档位时能听到明确的咔嗒声，操作人员不需要低头看旋钮位置，凭手感就能确认当前模式。设计时特意把所有需要频繁操作的元件都布置在面板中心偏下的区域，对应成年人站立时的手肘高度，长时间操作也不会产生手臂酸痛的问题，不需要经常操作的模式切换开关、状态指示灯布置在面板两侧区域，既不会干扰日常操作，查看状态时也不需要刻意移动视线。

　　箱体背部预留了四个壁挂安装孔，孔位间距符合通用电气安装导轨的尺寸标准，既可以直接用膨胀螺丝固定在水泥墙面上，也能通过卡扣固定在标准C型安装导轨上，适配不同现场的安装条件，箱体底部预留了三个出线孔，分别对应动力输出线、控制信号线、备用线的走线需求，每个出线孔都配套格兰头固定，走线完成后可以锁紧密封，避免虫鼠、粉尘从走线位置进入箱体。从建模细节来看，所有元件的安装孔位都按照实际工业元件的尺寸预留了安装间隙，按钮和面板之间的配合间隙控制在0.2mm，既不会因为间隙过大进灰，也不会因为热胀冷缩导致按钮卡滞，铰链的开合角度设置为120度，打开箱门时不会因为角度过大碰到旁边安装的其他设备，箱门内侧预留了线槽安装位，内部接线可以沿着线槽规整排布，不会因为箱门开合拉扯到导线。这类配电盘在实际使用中，不需要额外搭配操作控制台，直接壁挂安装就能完成局部工位的配电控制，相比大型配电柜占用空间更小，成本更低，针对单台设备的配电控制场景适配性更强，建模时还原了所有操作元件的位置和外形结构，能直接用于电气布局验证、安装位置模拟、操作人机工程校验，在做生产线布局设计、设备配套电控系统设计时，可以直接导入装配体验证安装空间是否充足，操作位置是否符合人机工程要求，避免实际安装时出现元件干涉、操作距离不合适的问题。
