家用电器6mm电缆引入固定防护组件

　　在家用电器的整机结构设计环节，线缆引入部位的可靠性一直是安规设计与结构耐久设计的核心管控点，这类适配6mm外径电缆的引入固定组件，正是针对家电产品线缆进出壳体的场景开发的标准结构件，覆盖厨房小家电、居室清洁电器、小型电动工具、民用电源适配器等多类民用电器的线缆装配需求，解决线缆与壳体衔接处的应力集中、密封防护、拉扯松脱等常见工程问题。

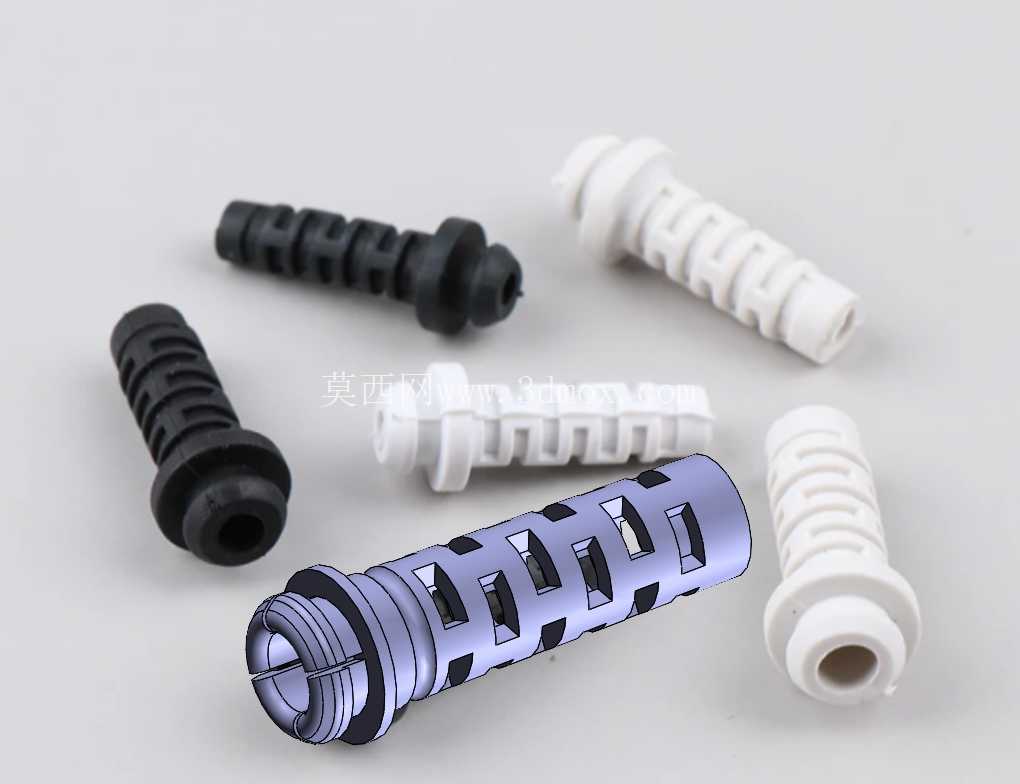

　　从实际装配场景来看，这类组件安装在电器壳体的线缆过孔位置，一端卡接固定在壳体预设的安装孔位上，另一端套在电缆外侧，当电缆受到外部拉扯、弯折作用力时，组件的带槽弹性段会将外力均匀分散到整个接触段，避免线缆芯线在焊接端子、压接端子位置直接承受拉力导致断线，也能减少线缆外皮在壳体开孔锐边处反复摩擦造成的外皮破损风险。不同材质的选型对应不同的使用场景，黑色橡胶材质的组件侧重高弹性与耐磨性能，适合需要经常移动、线缆弯折频次高的手持类电器；白色硬质塑料材质的组件侧重结构刚性与尺寸稳定性，适合固定安装类的台式家电，装配后与白色家电壳体的外观匹配度更高；金属材质的镂空结构组件则侧重电磁屏蔽与高强度固定需求，多用于带内部电磁屏蔽要求的电源类电器产品，金属段可与壳体屏蔽层导通，填补线缆过孔处的电磁泄漏缝隙。

　　设计这类组件时，首先要匹配6mm电缆的外径公差，组件内孔尺寸通常控制在5.8-6.1mm之间，既保证装配时能顺利套入电缆外皮，又能通过过盈配合提供足够的握持力，避免电缆在组件内轴向窜动。组件的安装端设置有环形定位凸台，凸台厚度适配常用家电壳体的0.8-2mm板材厚度，装配时从壳体外侧将组件插入开孔，凸台抵靠在壳体外表面，内侧通过卡接结构或者配套的锁紧螺母固定，不需要额外打胶或者螺丝固定，能有效提升产线装配效率。组件的线缆防护段设计有连续的环形凹槽或者镂空槽结构，这种分段式的柔性结构可以让线缆在任意方向弯折时，弯折应力被多个槽位分散吸收，避免单一点位出现过小的弯折半径，按照安规要求，这类防护结构需要保证线缆弯折时的最小弯曲半径不小于电缆外径的5倍，也就是30mm，防止芯线因反复小半径弯折出现金属疲劳断裂。

　　安装边界方面，这类组件适配的壳体开孔直径通常为10mm，开孔公差控制在±0.1mm，保证组件卡接后不会出现松动或者装配困难的问题。组件装入壳体后，外侧突出壳体表面的长度根据防护等级不同有所区别，基础防护款突出长度为15mm，高弯折防护款突出长度为22mm，设计壳体周边结构时需要预留对应的避让空间，避免与周边的外壳筋位、内部元器件产生干涉。组件内侧伸入壳体内部的长度控制在8mm以内，不会占用过多壳体内部的布线空间，方便内部线缆的走线与端子连接。在进行三维建模时，需要重点还原防护段的槽位尺寸与角度，每个槽位的宽度为2mm，槽深为壁厚的60%，相邻槽位的间距为3mm，这种参数设置既能保证足够的柔性，又不会让组件整体结构强度过低，避免装配时出现断裂问题。同时要还原安装凸台的倒角结构，凸台边缘设置R0.5的圆角，避免装配时割伤线缆外皮，也能提升组件插入壳体开孔时的顺滑度。对于金属材质的款式，还要还原表面的镂空方孔结构，方孔的边缘设置R0.2的圆角，避免加工时出现应力集中开裂的问题，同时保证金属结构的弹性卡接力度。

　　在实际选型应用中，需要根据电器的使用环境确定组件的材质，比如在潮湿环境下使用的厨卫电器，需要选用耐老化、耐油污的橡胶材质，保证长期使用后不会出现材质脆化、开裂的问题；在高温环境下使用的加热类电器，需要选用耐高温的硬质塑料或者金属材质，避免组件受热变形失去固定作用。这类标准组件的应用，能大幅减少家电产品在线缆部位的售后故障，据行业统计数据，线缆引入部位的断线、外皮破损故障占家电电气类售后故障的18%左右，采用合规的电缆引入固定组件后，这类故障的发生率可以降低90%以上，同时也能满足安规认证中对于线缆固定的拉力测试、弯折测试要求，不需要额外设计复杂的线缆压线结构，减少整机的零件数量与装配工序。
