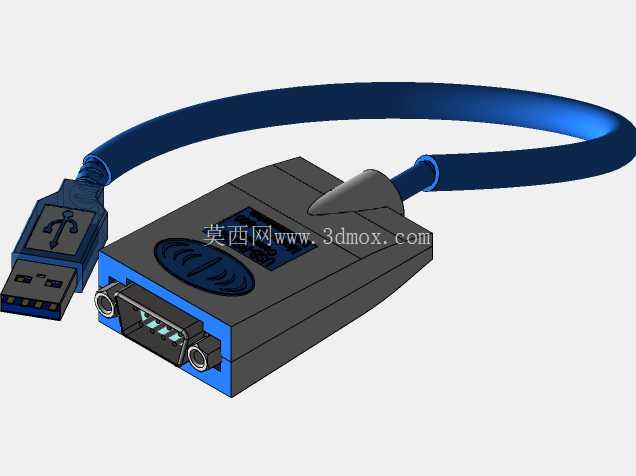

在工业现场的串口通讯组网、老旧设备数据采集、测试仪器信号对接场景里,这类RS232转换电缆是解决接口不匹配问题的常用连接件,很多刚接触设备调试的工程师容易忽略线缆本身的结构设计对通讯稳定性的影响,实际上从三维建模阶段还原线缆的真实形态,对后续做设备布线仿真、接插件干涉检查有很实际的参考价值。

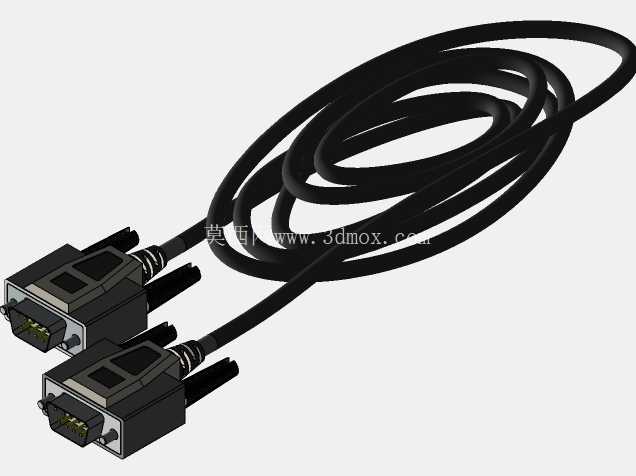

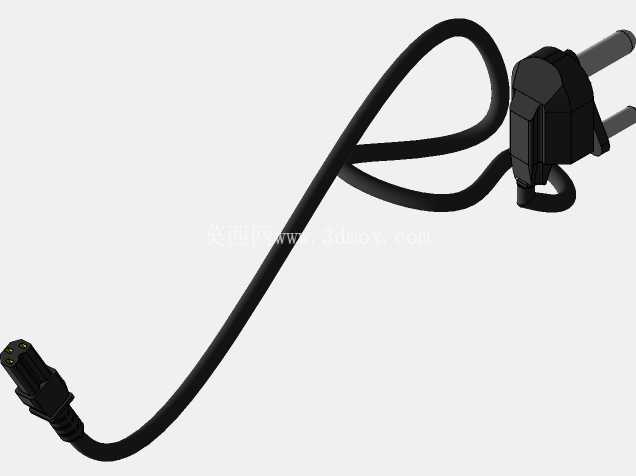

从实际使用场景来看,这类线缆一端多为标准两芯电源取电端,用来从现场市电插座取电给转换模块供电,另一端是RS232串口公头,用来对接PLC、串口仪表、老式工控机的DB9接口,中间的线缆部分承担供电传输与信号屏蔽的双重作用。建模的时候不能把线缆做成规则的直杆形态,要考虑实际布线时的弯曲半径——常规PVC外被的串口线缆最小弯曲半径不能小于线缆外径的6倍,不然长期弯折会导致内部芯线断裂、屏蔽层破损,引发通讯丢包、供电接触不良的问题,图里的线缆弯曲形态就是模拟实际桌面布线时的自然垂落弧度,没有做过度的锐角弯折,符合现场布线的实际状态。
设计这类线缆模型的时候,首先要确定两端接插件的安装边界:电源插片的伸出长度、插片间距要符合国标两插的尺寸规范,插片根部的塑胶护套要做圆角过渡,避免应力集中导致插片弯折;RS232端的金属插针要按照标准DB9接口的针脚间距排布,插针外围的塑胶外壳要做防滑的凹凸纹理,方便现场插拔的时候施力,外壳和线缆衔接的位置要做锥形的应力释放结构,也就是常说的尾套,这个位置是线缆弯折最频繁的区域,尾套的长度要覆盖线缆外被15mm以上,才能有效分散弯折应力,避免芯线在接插件根部断裂。
线缆本身的建模要考虑材质特性,外被是哑光PVC材质,表面没有明显反光,内部的芯线分为供电的两芯铜线和信号传输的屏蔽层,建模的时候不需要把每一根细铜丝都还原,但是要把线缆的整体直径控制在合理范围,常规这类转换线缆的外径在6-8mm之间,过粗会导致布线时弯折困难,过细则屏蔽层厚度不足,容易受现场变频器、伺服电机的电磁干扰,影响RS232信号的传输距离——RS232本身的可靠传输距离只有15米左右,如果线缆屏蔽设计不到位,这个距离还会进一步缩短,所以建模时可以在线缆外被和内部芯线之间预留0.5mm的屏蔽层厚度空间,对应实际生产时的铝箔屏蔽加编织网结构。
从安装适配的角度来说,这类线缆在做设备布局的时候,要预留足够的插拔操作空间,RS232接头的插拔方向是垂直于设备面板的,所以接头前方至少要预留50mm的操作空间,方便手指捏住接头外壳插拔,不能被旁边的线槽、其他接插件挡住;电源插头端插入墙面插座或者插排的时候,要考虑插头本身的厚度,避免和相邻的插头产生干涉,很多现场布线的时候会因为插头尺寸没算好,导致插排上相邻的接口没法使用,建模的时候还原插头的真实外形尺寸,就能提前在三维布局阶段发现这类干涉问题,减少现场施工的返工。
另外,线缆的自然下垂形态也很重要,在做设备整机的三维布线仿真时,如果把线缆做成刚性的直杆,仿真出来的布线效果和实际情况偏差很大,会导致线槽尺寸设计过小、线缆长度计算错误,按照实际材质的弯曲特性做出来的柔性线缆模型,能更准确地计算所需线缆长度,避免采购的线缆过长导致堆积积灰,或者过短导致接插件受拉力脱落。这类转换线缆虽然是很小的配套部件,但是在工业通讯系统里,很多通讯故障都是因为线缆选型、布线不合理导致的,从三维设计阶段就还原线缆的真实结构和安装特性,能提前规避很多现场调试阶段才会暴露的问题,提升整个设备布线的合理性和可靠性。
