EBM轴流散热风机结构设计模型

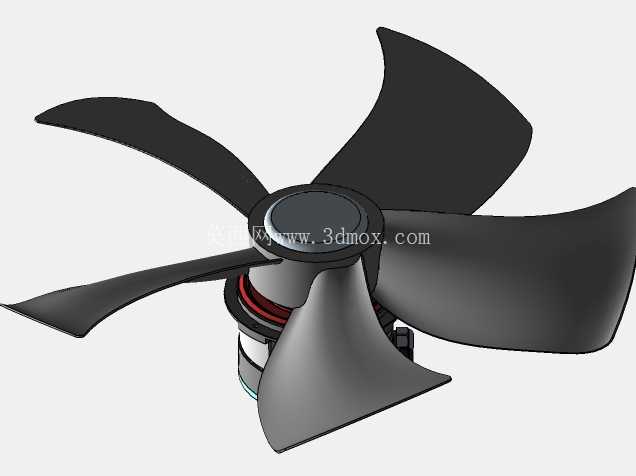

　　这款轴流散热风机的三维结构模型，完整还原了外转子轴流风机的核心构造，从扇叶型线到电机装配关系都做了精准的几何还原，可直接用于设备散热系统的布局校核、安装干涉检查以及配套结构的适配设计。在工业场景里，这类风机常被用在机柜温控、制冷机组冷凝散热、工业设备排风冷却、新能源变流装置通风等环节，区别于普通民用风扇，工业级轴流风机需要在长时间连续运行的工况下保持稳定的风量输出，同时兼顾运行噪音与振动控制，这也是结构设计阶段需要反复权衡的核心要点。从模型的结构细节来看，五片扇叶采用了后掠式扭曲叶型设计，这种叶型并非简单的曲面拉伸，而是沿着叶根到叶梢的方向逐步调整翼型安装角，叶根区域的安装角更大，适配轮毂处较低的线速度，保证气流在整个叶展方向都能获得均匀的轴向推力，避免叶根区域出现气流分离导致的效率损失；叶梢部分做了切角修型，能够削弱叶尖涡的强度，降低运行过程中的气动噪音，同时减少叶梢与风罩之间的间隙泄漏损失，提升整体通风效率。

　　扇叶与外转子电机的壳体直接固连，这种外转子结构的设计优势在于，转子本身的转动惯量可以充当部分飞轮作用，运行转速更平稳，同时电机的定子部分内置在轮毂中心，绕组产生的热量可以直接通过流经轮毂表面的气流带走，不需要额外设计独立的电机散热通道，大幅简化了整体结构。模型里还原的电机端盖、密封胶圈、出线座等细节，都对应实际产品的安装密封需求，在户外或者高湿度工况下使用时，这些密封结构可以阻挡水汽、粉尘进入电机内部，保证绕组绝缘性能稳定。

　　从安装边界来看，这类风机通常采用两种安装方式，一种是通过轮毂中心的安装螺柱直接固定在设备的安装板上，另一种是配套圆形导风圈进行嵌入式安装，模型里的扇叶旋转外径、轮毂轴向长度、出线端的位置尺寸都和实际产品保持一致，在做设备整体布局时，可以直接导入模型核对安装空间，避免出现扇叶与周边结构剐蹭、出线空间不足、维护拆卸距离不够等常见设计问题。在做配套结构设计时，需要注意扇叶的进风侧与出风侧都要预留足够的气流通道，进风侧如果紧贴阻挡结构，会导致进风阻力陡增，风量大幅衰减，出风侧如果距离散热翅片或者阻挡结构过近，会形成紊流区，增加气动噪音同时降低散热效率。

　　另外，扇叶的动平衡设计也是这类产品的核心要点，模型里的扇叶采用等强度结构设计，叶根区域的壁厚更大，承受旋转过程中的离心拉力，叶梢区域壁厚逐步减薄，降低整体转动惯量，减少电机启动时的负载冲击，每片扇叶的质心分布都经过对称校核，在实际生产中还会在扇叶的指定位置做去重动平衡处理，保证高速旋转时的振动值控制在允许范围内，避免长期运行导致的安装螺栓松动、轴承过早磨损等问题。这款模型还原的结构细节，能够帮助结构设计人员快速掌握这类外转子轴流风机的装配逻辑，在做散热系统选型配套时，不需要反复测绘实物尺寸，直接通过模型就能完成安装位的适配设计、风道的流场初步校核，大幅缩短设备开发阶段的选型与结构验证周期。在实际工程应用中，这类风机的风量、风压参数需要匹配散热系统的阻力特性，而准确的三维模型是做风道仿真分析的基础，导入仿真软件后可以直接提取扇叶的流体域几何，结合实际转速参数模拟不同工况下的气流分布，提前预判风道设计中存在的涡流、阻力过大等问题，减少后期样机测试阶段的整改工作量。
