可调式反弹消隙螺母装配结构设计

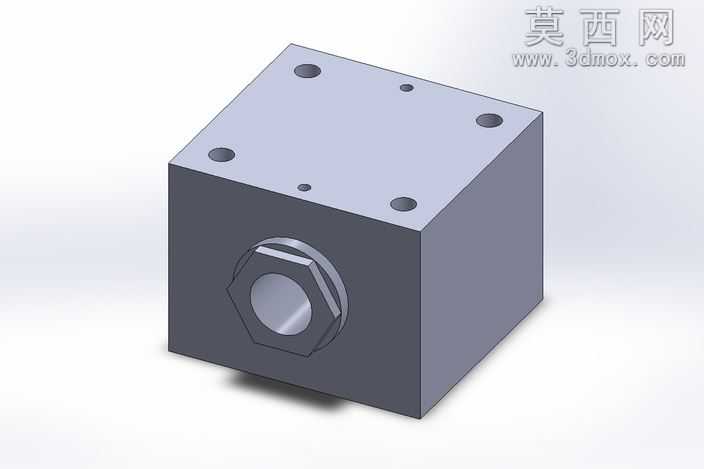

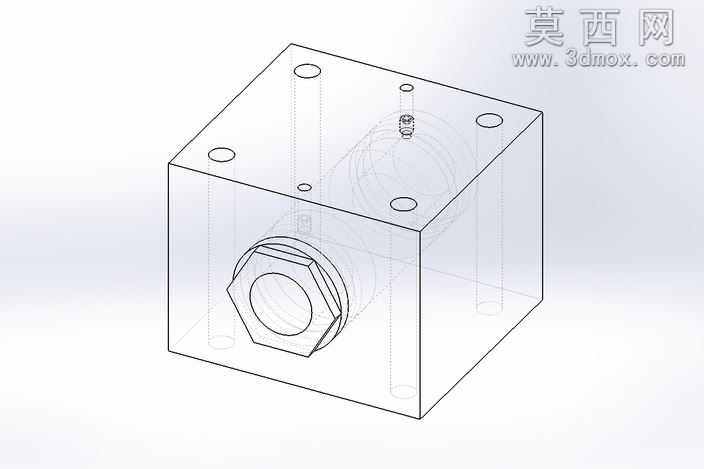

本作品为可调反弹消隙螺母的装配结构三维建模成果，建模过程依托三维参数化设计思路完成，首先对消隙螺母的应用场景进行功能拆解，明确其需要在传动配合中消除螺纹间隙、抑制反向传动反弹的核心需求，以此为基础拆分装配体的各个组成零件。建模阶段先构建方形安装基座的实体特征，基座上按照安装定位要求排布多个沉头安装孔，孔位尺寸与位置公差严格匹配通用安装规范，保证基座可以直接适配常规设备的安装平面；随后构建六角结构的消隙螺母主体，螺母的内螺纹参数按照通用传动螺纹标准设定，外六角结构预留调节操作空间，螺母与基座的配合部位设计有同轴定位台阶，保证装配后螺母与基座安装孔的同轴度符合传动精度要求。材质渲染阶段，为方形基座赋予哑光深灰色金属材质，模拟铸铁或阳极氧化铝合金的表面质感，表面添加细微的磨砂纹理还原真实机加工零件的表面状态；为消隙螺母赋予亮面银灰色金属材质，模拟调质处理后钢制螺母的金属光泽，边缘处添加轻微的倒角高光效果，还原零件机加工后的倒角工艺特征；场景内添加柔和的环境漫反射光源，在零件下方投射柔和的软阴影，增强装配体的立体层次感，清晰展现各个零件的装配位置关系。结构设计上采用低成本解决方案思路，无需额外定制特殊零件，仅通过常规机加工零件的配合即可实现消隙功能：螺母与基座的配合间隙可通过六角螺母的旋入深度进行调节，在传动过程中可以自动补偿螺纹磨损产生的间隙，有效抑制反向传动时的空程反弹问题，整体装配结构简单可靠，加工成本低廉，适合在各类低成本直线传动、螺纹调节机构中推广应用。装配关系设计上，所有配合面均添加合理的装配约束，还原真实装配状态下的零件位置，既保证螺母可以在基座内进行调节转动，又限制其轴向的多余窜动，完整呈现消隙结构的工作原理，可直接用于机构原理演示、装配工艺指导以及后续的工程图导出工作。
