PQ35立式电源变压器结构设计

　　在开关电源、工业控制板卡、小功率驱动模块的硬件开发环节，磁性元件的结构适配性往往决定了整板布局的最终可行性，PQ35立式变压器作为中低功率段电源方案里的常用磁性部件，其三维结构的精准还原能为PCB布局、结构干涉校验、安规距离核算提供直接的参考依据。从实际应用场景来看，这类变压器常出现在30W-100W功率区间的AC-DC电源模块、工控设备辅助供电回路、小家电控制板电源单元中，承担电压变换、原副边电气隔离、能量耦合传递的核心作用，立式安装的结构形式能在有限的PCB板面空间内压缩横向占用面积，适配当前板卡设计高密度布局的普遍需求。

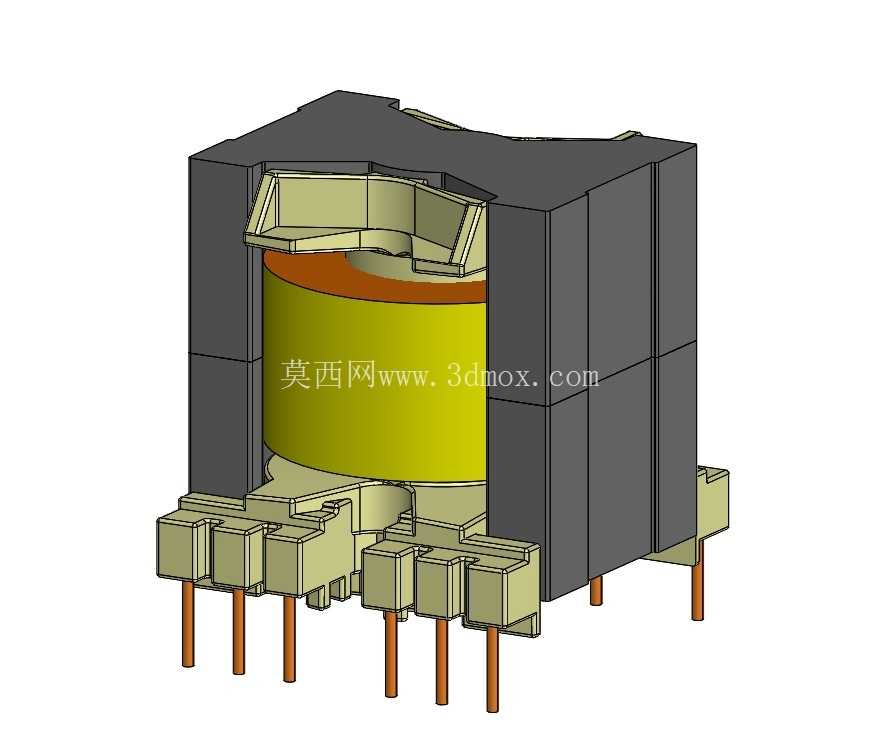

　　从结构设计思路来看，这款PQ35变压器采用标准PQ型磁芯配对结构，磁芯中柱为圆形截面，相较于EE型等传统方截面磁芯，相同有效截面积下绕组的平均匝长更短，能有效降低绕组铜损，同时磁芯的屏蔽结构更完整，可减少工作状态下的漏磁对外围电路的电磁干扰。磁芯外围的骨架采用耐高温绝缘工程塑料注塑成型，骨架绕线区设置了独立的挡墙结构，在绕制原副边绕组时可通过挡墙自然形成安规要求的爬电距离，无需额外添加绝缘挡片即可满足常规隔离电源的安规间距要求，降低生产环节的物料与人工成本。骨架底部的插针采用直插式设计，针脚间距符合标准PCB焊盘网格布局，插针根部与骨架结合处做了防漏胶凸台设计，在绕组浸漆工序中可阻挡绝缘漆沿针脚渗出至焊盘位置，避免后续波峰焊工序出现虚焊、焊盘不上锡的问题。

　　从安装边界与尺寸适配角度来看，这款立式结构的变压器总高度控制在常规板卡元件限高范围内，可适配多数封闭外壳的电源类产品内部空间要求，横向投影尺寸覆盖的PCB区域可预留出整流桥、滤波电容、PWM控制芯片等周边元件的布局空间，不会出现磁芯与外围 tall 元件干涉的问题。磁芯与骨架的配合处预留了磁芯气隙的调整空间，设计人员可根据不同的电源拓扑、功率参数调整气隙大小来适配电感量要求，三维模型中还原了磁芯对接面的结构特征，方便设计人员在做结构仿真时直接提取配合面参数进行气隙模拟。绕组部分的模型还原了多层绕制的结构特征，原边绕组、绝缘层、副边绕组的分层结构清晰，可用于演示绕组绕制工艺顺序，也能辅助核算绕组的最大可绕线径，避免设计阶段出现线径过粗无法装入骨架绕线区的问题。

　　在实际选型与结构校验过程中，这款模型可直接导入PCB结构设计文件中，模拟变压器焊接完成后的实际空间占位，核对插针位置与PCB焊盘的对位精度，检查变压器外壳与周边元件、产品外壳内壁的安全距离，尤其是在开模定制产品外壳的项目中，精准的三维模型能提前规避因元件尺寸偏差导致的外壳装配干涉问题，减少打样迭代次数。不同于平面变压器的薄型设计，PQ35立式结构的散热路径更顺畅，绕组产生的热量可通过磁芯、骨架底部插针两个路径传递到PCB板的散热铜箔上，在自然散热条件下即可满足持续工作的温升要求，无需额外添加散热片，能进一步压缩整体方案的成本与空间占用。骨架顶部的磁芯固定卡位还原了实际生产中使用的钢卡固定结构，钢卡卡入磁芯两侧的卡位后可将配对的两片磁芯紧密压合，避免工作过程中因磁芯振动产生啸叫，同时保证磁芯气隙的稳定性，防止电感量出现偏移影响电源的工作稳定性。
