在工业锅炉的热力系统搭建中,空气预热器是尾部烟道余热回收环节的核心辅件,这款立式多接口结构的预热装置,主要适配中小型燃煤、燃气工业锅炉的尾部安装场景,用来回收锅炉排烟携带的余热,将进入锅炉炉膛的助燃空气提前加热到设定温度,一方面降低排烟温度减少热损失,提升锅炉整体热效率,另一方面预热后的空气进入炉膛可以优化燃料着火条件,让燃烧更充分,降低不完全燃烧带来的污染物排放与燃料损耗。

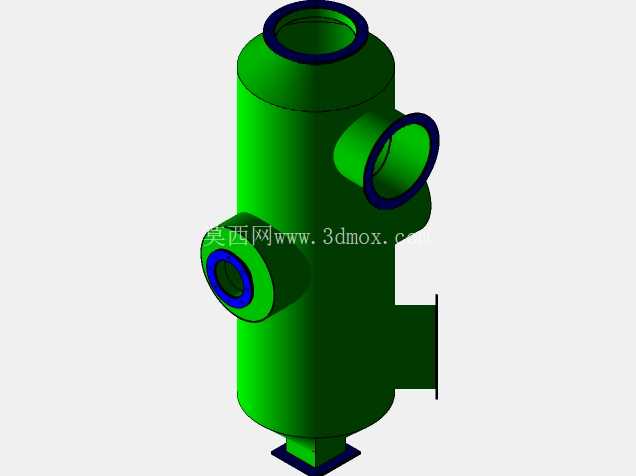

从结构设计逻辑来看,这款设备采用立式圆柱筒体作为主体承压外壳,筒体顶部设置大口径烟气入口,直接对接锅炉尾部烟道的出口法兰,高温烟气从顶部进入筒体内部的换热腔,顺着内置的换热流道向下流动,过程中通过换热壁面将热量传递给另一侧的空气介质;筒体侧部分别设置两个不同口径的空气接口,其中偏上位置的大口径接口为热风出口,直接连通锅炉炉排下方的一次风室或者燃烧器的助燃风入口,偏下位置的小口径接口为冷风入口,对接锅炉配套的鼓风机出口管路,常温空气在鼓风机压头作用下从下部进入换热腔外侧的空气流道,与烟气形成逆流换热,尽可能拉大换热温差提升换热效率;筒体底部设置的小口径接口为冷凝水与积灰排放口,对接排污管路,用来排出换热过程中烟气降温析出的冷凝水,以及烟气携带沉降的积灰,避免流道堵塞影响换热效果;筒体侧下方延伸出的法兰结构为设备安装固定支座,直接焊接在锅炉尾部的钢架支撑平台上,不需要额外设置复杂的吊装支架,降低现场安装的施工难度。
做三维建模的时候,首先要明确各个接口的公称直径与法兰标准,所有接口的法兰密封面都要匹配对应管路的压力等级,筒体的壁厚要根据工作温度与工作压力计算选取,既要满足承压强度要求,也要避免壁厚过大带来不必要的材料浪费与设备自重增加。建模过程中要重点处理各个接口与筒体的相贯线位置,这些位置是焊接施工的重点区域,也是应力集中的高发位置,建模时要预留出焊接坡口的结构尺寸,同时在相贯线位置做合理的圆角过渡,降低应力集中系数,提升设备长期运行的结构可靠性。
从安装边界来看,这款立式结构的设备整体占用的水平投影面积较小,适合锅炉房尾部空间紧凑的改造项目,安装时要注意保证筒体的垂直度,避免内部换热元件因为倾斜出现积液或者积灰偏流的问题;各个管路接口对接时要做好密封处理,尤其是烟气侧与空气侧的密封,一旦出现串风问题,会直接导致预热后的空气漏入烟道,降低助燃风的风压与风量,影响锅炉的正常燃烧。设备的整体高度要匹配锅炉尾部烟道的标高,顶部烟气入口要尽量减少弯头数量,降低烟道的阻力损失,减少引风机的功耗。
在实际运行过程中,这款空气预热器的换热壁面温度要控制在烟气露点温度以上,避免低温腐蚀问题,如果锅炉燃用含硫量较高的燃料,还要在建模时考虑换热元件的材质升级,选用耐低温腐蚀的钢材,或者在冷风入口设置旁路调节结构,在锅炉低负荷运行时提升壁面温度,避免冷凝水过多析出腐蚀换热面。底部的排污口要设置定期排污的阀门,根据锅炉运行的时长定期打开排污,排出内部的积灰与冷凝水,避免积灰堵塞换热流道,导致换热效率下降、烟道阻力升高。
对于结构设计从业者来说,这类换热辅机的建模不需要过于复杂的曲面结构,核心是要保证各个接口的位置尺寸、安装尺寸完全匹配现场的管路布局,筒体的强度计算要符合压力容器的相关规范,流道的设计要尽量减少流动死区,降低风阻与烟阻,在保证换热效率的前提下,尽可能简化制造工艺,降低生产加工的难度,减少现场安装的调整工作量。
