3英寸ANSI600级高压法兰连接阀体结构

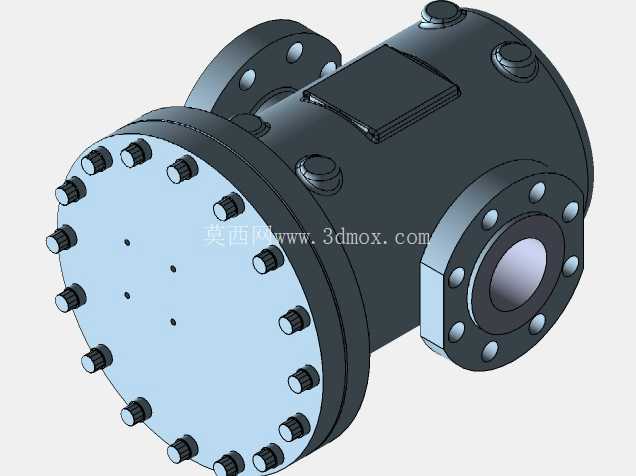

　　在石化、油气输送、高压工艺管路的现场工况里，这类带标准法兰接口的承压阀体是管路系统里的核心通断与调节承载部件，日常选型和建模时首先要卡准的就是法兰匹配标准与压力等级边界，避免现场安装时出现法兰孔位错位、密封面不匹配导致的试压泄漏问题。这款阀体采用侧出法兰与端盖螺栓紧固的结构形式，主体为筒状承压壳体，侧部接口为3英寸ANSI-600 RF突面法兰，额定工作压力对应1480psig，适配同压力等级、同通径的管路对接，RF突面密封面的设计可以搭配缠绕式垫片或者金属环垫，满足高压工况下的密封可靠性要求。

　　从结构设计逻辑来看，筒状主体的壁厚是按照内压容器的壁厚计算公式推导而来，要兼顾1480psig工作压力下的强度冗余，同时避免壁厚过大带来的材料浪费与整体重量超标，端盖部分采用沿圆周均布的螺栓紧固结构，螺栓的数量、规格是根据法兰密封所需的压紧力、螺栓材料的许用应力计算确定，保证在压力波动、温度小幅变化的工况下，端盖与筒体结合面的密封比压始终维持在可靠区间，不会出现介质渗漏。安装边界方面，侧部法兰的孔位分布严格遵循ANSI B16.5标准中600磅级3英寸法兰的尺寸要求，端盖法兰的螺栓孔圆周直径、螺栓孔大小也做了标准化适配，现场安装时不需要额外做配焊或者孔位修正，只要匹配对应标准的配对法兰、紧固件与密封件即可完成装配。

　　阀体顶部设置的几个凸起结构为工艺堵头或者外接控制接口的安装位，可根据实际使用需求加装压力检测元件、排气阀或者控制管路，不用额外在壳体上开孔焊接，减少了现场加工带来的承压风险。建模过程中，壳体的内部流道做了平滑过渡处理，避免直角转折带来的介质流阻增大与局部冲蚀问题，法兰密封面的粗糙度、螺栓孔的位置度都在模型里做了公差预留，方便后续出工程图时直接标注形位公差要求，指导生产加工。

　　这类阀体通常应用在高压油气输送管线、化工反应装置的进出口管路、高压注水系统中，承担介质截断、流向切换或者流量调节的载体功能，建模时除了要保证外观结构的准确性，更要把各个安装接口的配合尺寸、承压部件的壁厚参数做精准还原，方便后续做有限元强度校核、管路装配干涉检查时直接调用模型，不用反复核对尺寸修正模型。在实际管路布局设计中，这类带侧出法兰的阀体安装时要预留足够的螺栓拆装空间，尤其是端盖侧的螺栓操作空间，要保证后期检修拆卸端盖时，扳手有足够的活动行程，不会和周边管路、支架产生干涉，模型里也还原了各个螺栓头的外形尺寸，方便在三维装配环境里直接做空间校核，提前规避现场安装时的操作空间不足问题。另外，阀体的外表面没有多余的凸起结构，整体做了圆弧过渡处理，既可以减少应力集中点，也能降低外部环境对壳体的腐蚀影响，适配户外或者化工腐蚀环境下的长期使用需求。
