蓝色法兰式管道连接接头三维建模作品

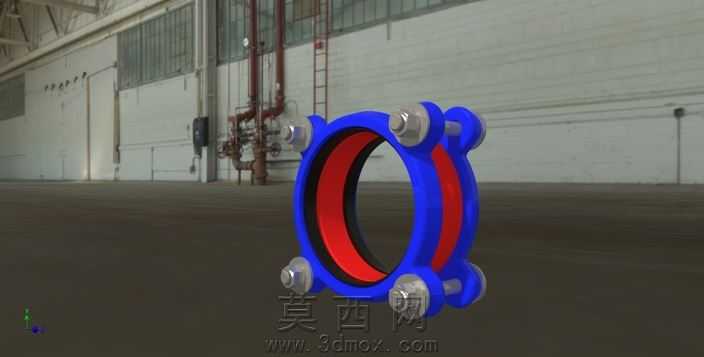

本作品为管道系统用法兰式柔性连接接头的三维建模成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先依据接头的实际功能尺寸绘制中心基准轴与环形基体草图，通过旋转凸台命令生成接头的蓝色主体外框架，框架采用对称式环形结构设计，周向均匀分布六个螺栓安装凸台，每个凸台位置预留适配标准六角螺栓的安装通孔，保证螺栓装配后可实现周向均匀压紧。建模过程中对密封结构做了精细化还原，接头内侧设置两层红色环形密封胶圈，胶圈与主体框架的接触位置做了贴合限位槽设计，可模拟实际装配时胶圈受压变形后填充管道间隙、实现介质密封的效果，所有螺栓、螺母均采用标准件库调用后做位置适配，还原了螺栓头部、螺纹段与螺母的配合细节，保证整体装配无干涉。渲染阶段采用工业产品写实渲染方案，蓝色主体框架赋予哑光工程塑料质感材质，表面添加细微的磨砂颗粒效果还原实际产品的注塑表面质感，红色密封胶圈赋予高弹性橡胶材质，调整材质的粗糙度与反光度模拟橡胶的哑光弹性触感，金属螺栓螺母赋予抛光镀锌钢材材质，添加轻微的环境反射效果凸显金属零件的冷硬质感。场景搭建选择工业厂房室内环境作为背景，地面采用哑光水泥地面材质，背景添加虚化的工业管道、厂房墙体元素突出产品的工业应用场景，灯光采用三点布光方案，主光源从侧上方打亮产品主体结构，辅光源补光弱化阴影死区，轮廓光勾勒接头的环形外轮廓，突出产品的层次结构。设计思路上围绕管道柔性连接的核心需求，整体结构采用分体式压紧设计，可适配一定范围内的管道外径公差，安装时无需对管道做特殊焊接处理，通过周向螺栓的均匀拧紧即可推动压环挤压密封胶圈，抱紧连接管道实现密封与固定，建模时特意保留了结构的可编辑参数，可通过调整环形基体的内径、螺栓分布圆直径、密封胶圈截面尺寸快速生成不同通径规格的同系列接头模型，方便后续不同管路设计场景的调用，所有结构细节均参考实际工业接头的生产标准构建，无冗余结构特征，可直接用于装配验证、产品展示或工程出图参考。
