嵌入式按键控制装置三维结构设计

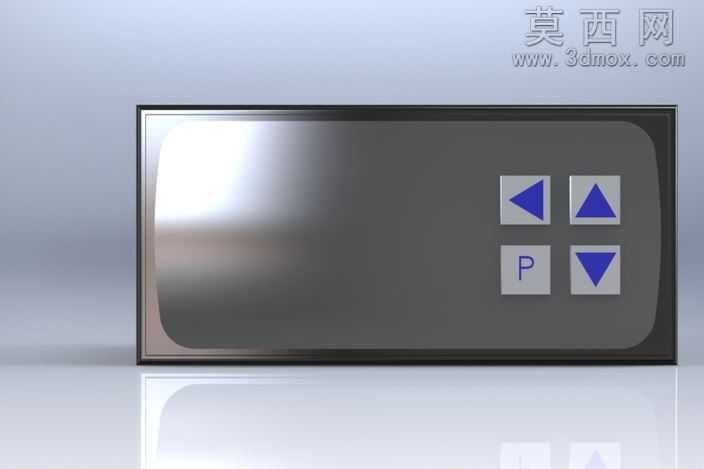

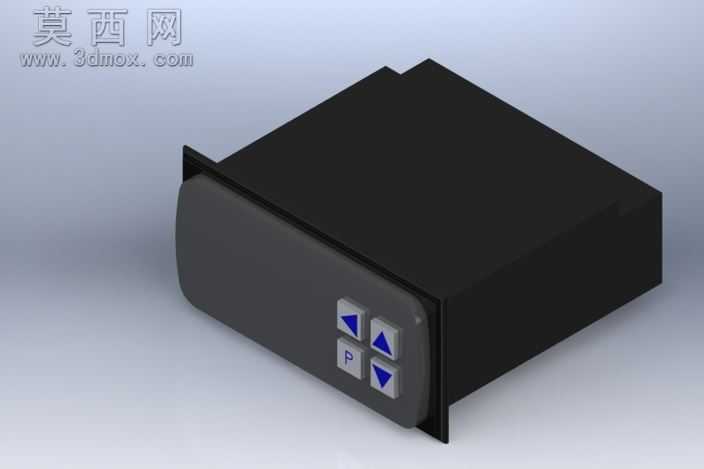

本作品为嵌入式安装的按键式控制装置三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先依据嵌入式设备的安装规范确定整体外形尺寸，主体采用长方体壳体结构，前端设计突出的安装法兰边，用于适配机柜面板的嵌入式安装场景，保证安装后设备与面板贴合平整无突出缝隙。建模过程中对壳体的壁厚做了均匀化处理，预留了内部电路板、按键触发组件的安装空间，前端操控区域的按键组做了独立建模，四个方向按键与功能按键采用凸起式结构设计，按键边缘做了圆角过渡处理，既保证按压操作的触感舒适度，也避免尖锐棱角带来的使用安全隐患。材质渲染阶段，主体壳体采用哑光黑色工程塑料材质，模拟工业常用阻燃ABS材料的表面质感，调整材质的粗糙度参数还原磨砂表面的漫反射效果，避免渲染出现过度反光的失真问题；按键部分采用稍浅的深灰色哑光材质，与主体壳体形成柔和的视觉区分，按键表面的标识采用凹刻填色的工艺效果模拟，保证标识长期使用不会磨损脱落。结构设计上充分考虑实际装配需求，壳体的拼接处设计了卡扣定位结构，无需额外螺丝即可实现上下壳体的紧密扣合，安装法兰边上预留了固定孔位，可通过螺丝将设备牢牢固定在机柜面板上；前端操控面与壳体主体做了一体化过渡设计，接缝处做了错位止口结构，能够有效阻挡灰尘、水汽进入设备内部，提升工业场景下的防护能力。设计思路围绕工业现场的实用需求展开，整体造型简洁规整无多余装饰，方正的外形便于在密集的机柜面板上排布安装，按键布局符合操作人员的单手操作习惯，方向按键按上下左下方位排布，功能按键设置在便于拇指触碰的位置，降低长时间操作的疲劳感；整体模型的结构细节完整，可直接用于后续的结构验证、3D打印手板制作或者生产开模参考，渲染效果还原了真实工业控制器的视觉质感，能够直观呈现产品的最终外观形态与安装效果。
