水力发电机组轴承润滑供油单元结构

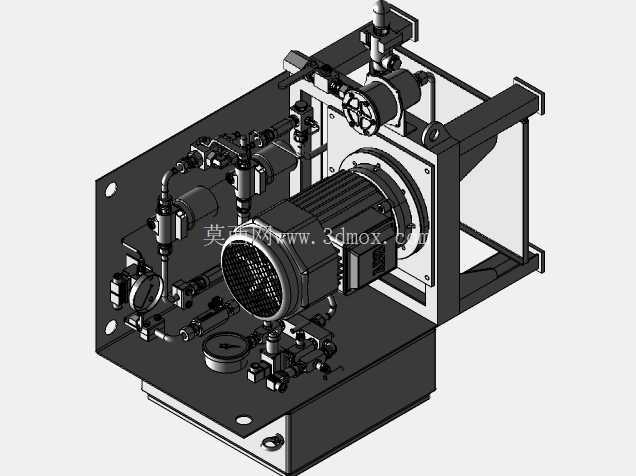

　　这套供油单元是专门配套立式水力发电机组轴承润滑场景开发的集成式液压装置，核心作用是为水轮发电机组的导轴承、推力轴承持续供给符合压力、清洁度要求的润滑油，避免轴承在高速重载运行过程中出现干摩擦、温升超限、磨损加剧等故障，是水电厂主机辅机系统里直接关联机组运行可靠性的关键配套设备。从结构布局来看，整套装置采用撬装式集成框架设计，所有功能元件全部整合在一体式焊接机架上，机架底部预留了通用的地脚安装孔位，安装时不需要在现场进行复杂的管路拼接，只需要完成进出油主管路对接、电气接线即可投入使用，大幅压缩了电厂安装阶段的现场施工周期，也减少了现场配管带来的清洁度隐患。

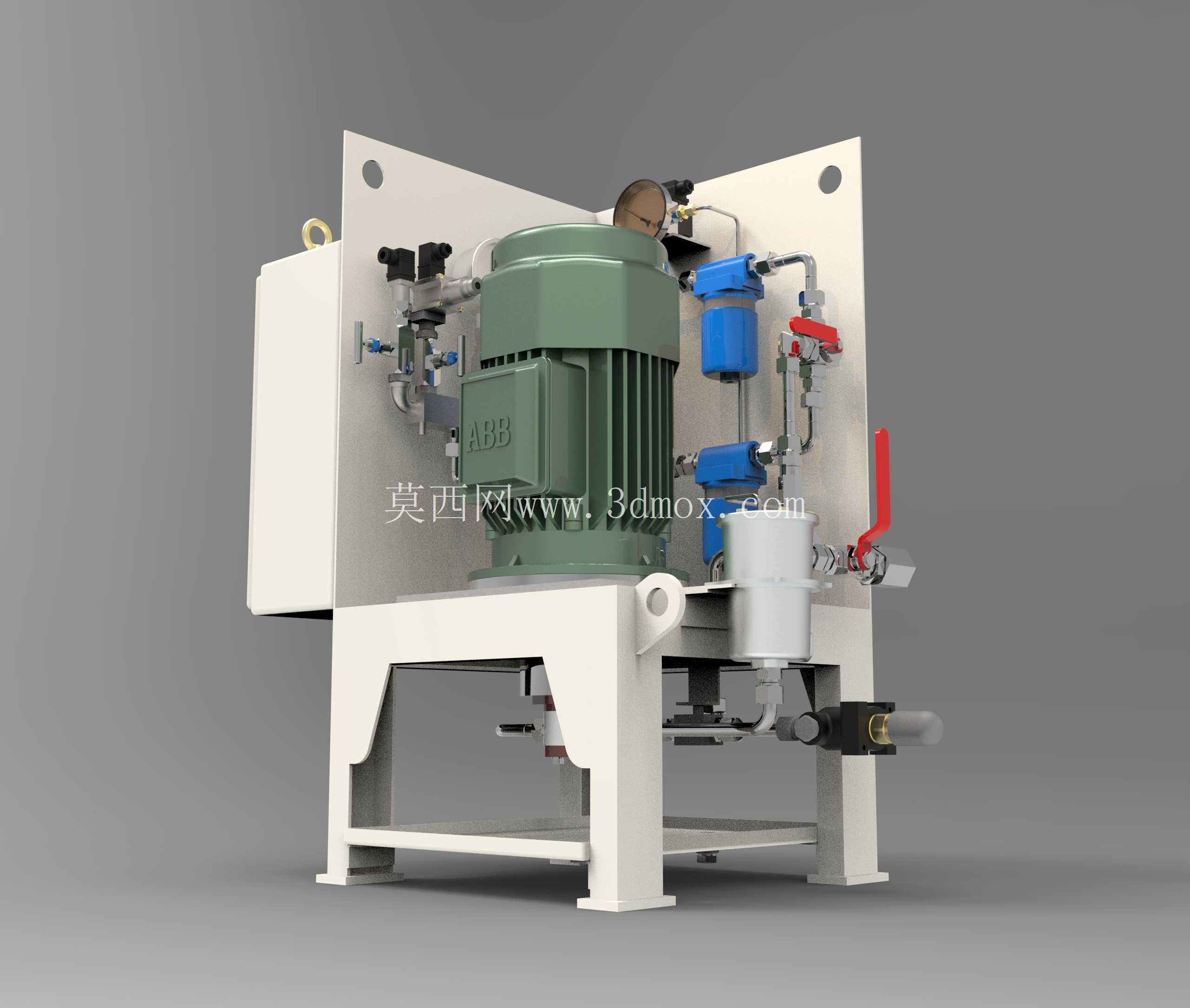

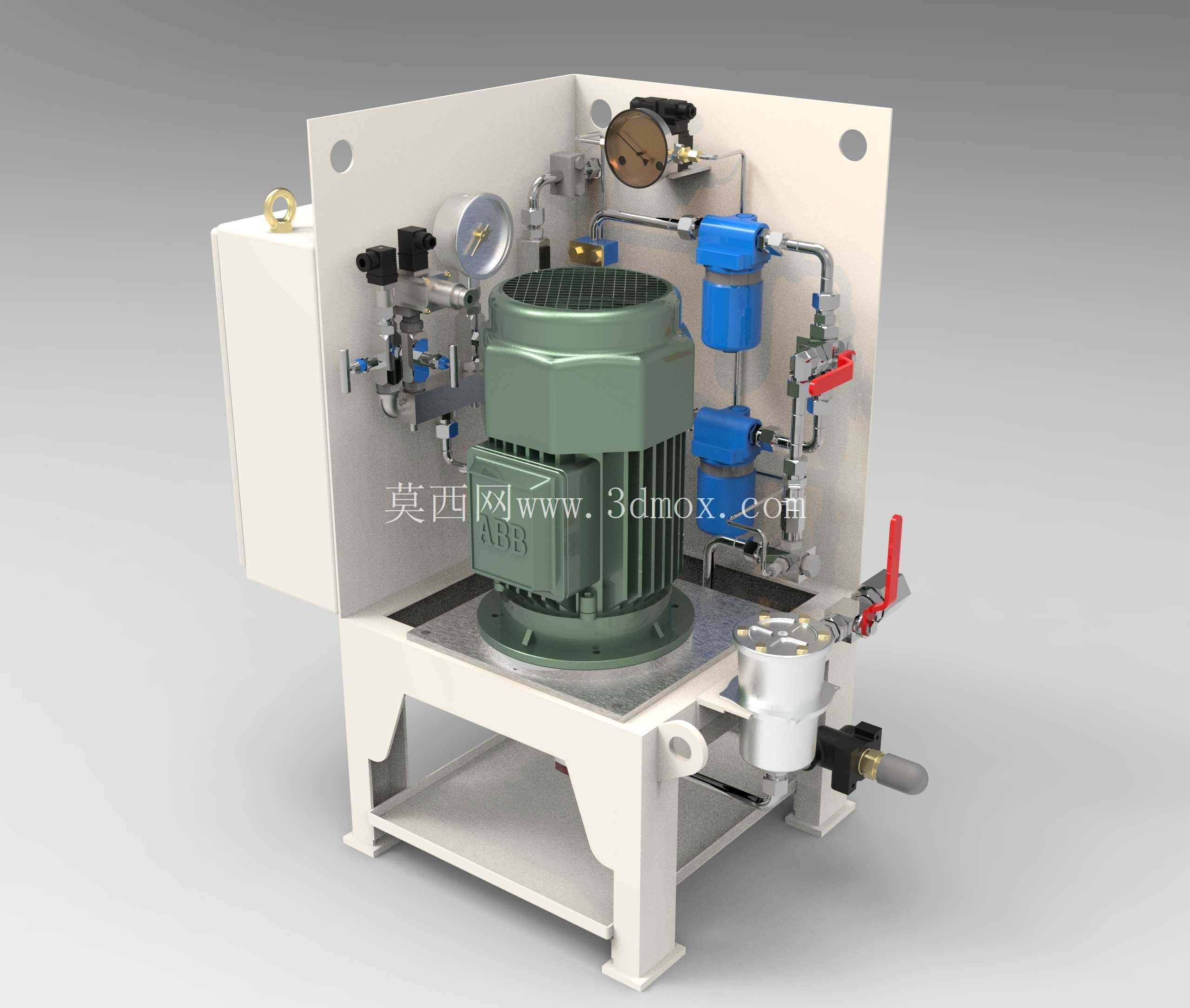

　　机架的承载面做了铣平加工处理，核心动力元件——立式油泵电机组直接固定在机架中部的加工基准面上，电机与油泵采用同轴直联结构，省去了中间传动联轴器的调整环节，泵组运行时的同轴度精度更易保证，长期运行的振动幅值可以控制在较低区间。装置的压力控制回路全部布置在电机侧方的立板安装面上，从供油出口依次设置了耐震压力表、压力变送器、溢流阀、单向阀等元件，其中压力表可以直观显示当前供油压力，压力变送器可将压力信号远传至电厂中控室，溢流阀用于调定系统最高工作压力，避免超压损坏轴承密封或管路元件，单向阀则可以防止机组停机时管路内的润滑油倒流，避免下次启动时出现泵吸空的问题。

　　过滤环节采用了两级过滤配置，泵出口设置了高压精过滤器，回油侧设置了粗滤装置，过滤器上附带压差发讯器，当滤芯堵塞到设定压差时会触发报警信号，提醒运维人员及时更换滤芯，保证供给轴承的润滑油清洁度始终符合NAS等级要求，避免杂质进入轴承间隙造成轴瓦划伤。立板上还集成了两套蓝色的冷却器接口，可根据现场油温情况选择接入循环冷却水，带走润滑油在循环过程中吸收的轴承摩擦热量，将油温稳定在合理工作区间，避免高温导致润滑油黏度下降、润滑膜厚度不足的问题。管路上布置的多个手动球阀，分别用于压力泄放、取样、检修隔离等不同工况，手柄采用醒目的红色设计，运维人员巡检时可以快速识别阀门状态，避免误操作。机架侧方设置了吊环螺钉，整套装置可以直接通过吊环完成整体吊装转运，不需要额外制作吊具，适配电厂安装阶段的设备转运需求。油箱部分采用封闭式焊接结构，设置在装置侧方，油箱上配置了液位计、空气滤清器、注油口、排污口等常规附件，油箱内部做了隔板设计，将回油区和吸油区分隔开，避免回油带进来的气泡直接被油泵吸入，造成供油压力波动。整套装置的管路全部采用硬管折弯成型，管路连接处采用标准液压管接头密封，没有多余的软管连接，既减少了渗漏点，也让整体布局更规整，后期运维时排查故障点更便捷。

　　在安装边界上，整套装置的占地尺寸适配水电厂轴承层的常规安装空间，机架底部的支撑腿做了加高设计，下方预留了足够的操作空间，可以方便人员完成底部排污阀操作、管路接头检查等日常维护工作，不需要额外抬高基础。设计阶段充分考虑了水电厂的运维习惯，所有需要定期操作、检查的元件都布置在人员站立可及的高度范围，不需要登高或者俯身操作，日常巡检的效率更高。针对水电厂潮湿的运行环境，装置的金属结构件表面都做了防锈喷涂处理，紧固件采用不锈钢材质，避免长期在高湿度环境下出现锈蚀卡涩的问题。从功能逻辑上，这套装置可以实现连续供油、压力超限保护、油温冷却、油液过滤、状态信号远传等全流程功能，完全满足水力发电机组轴承润滑系统的所有运行要求，不需要额外配套其他辅件即可独立完成供油任务。
