飞机外流场流体动力学仿真分析模型

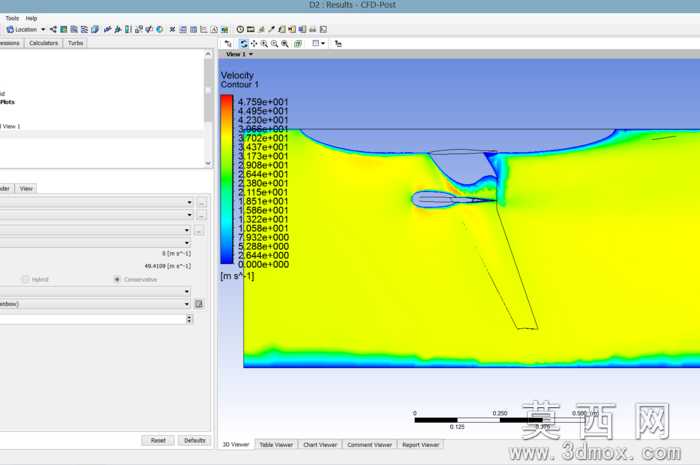

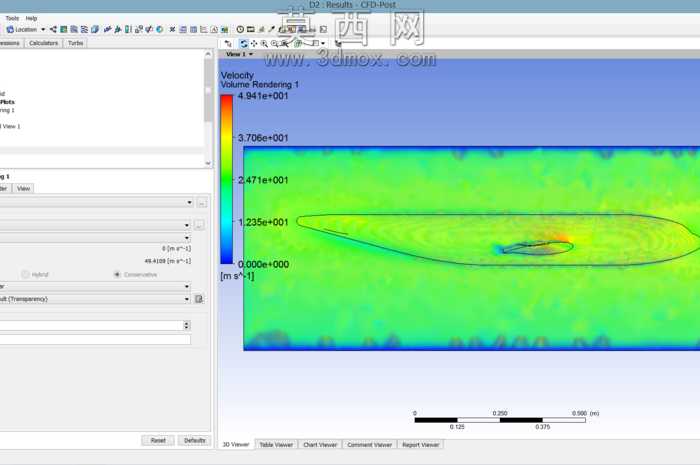

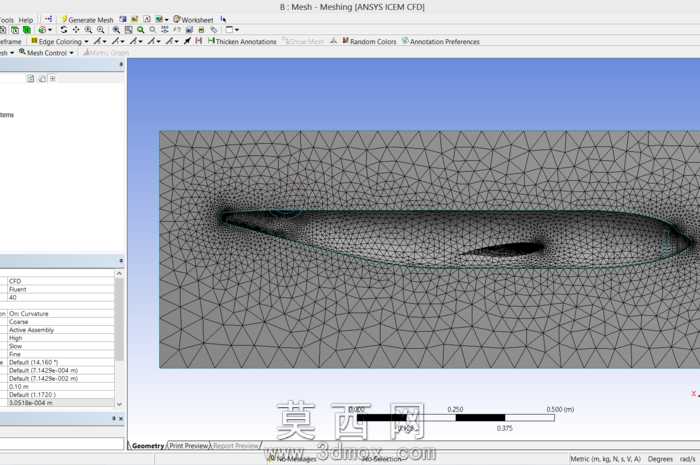

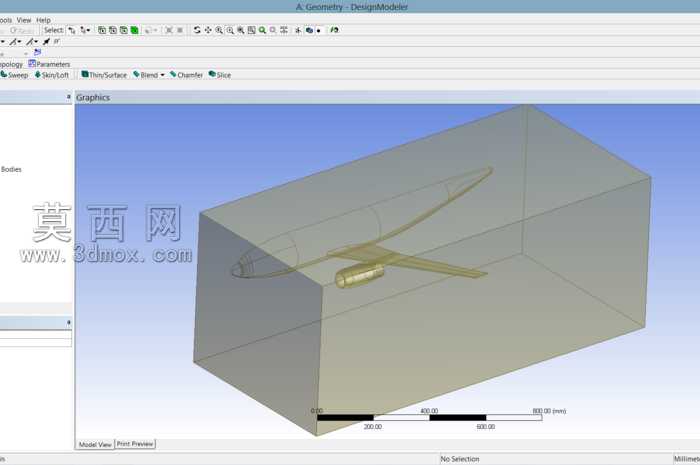

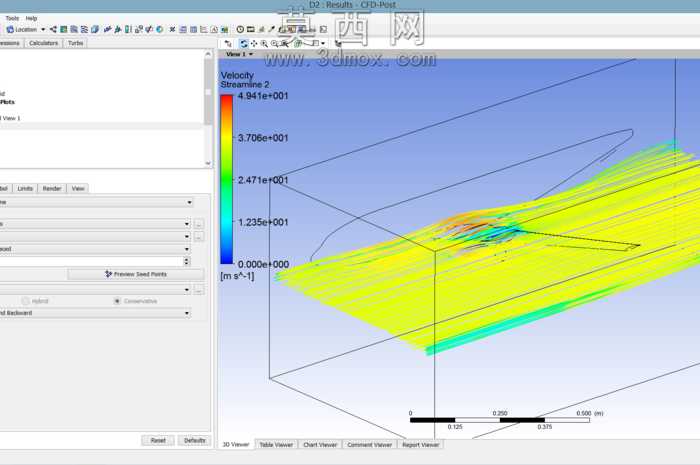

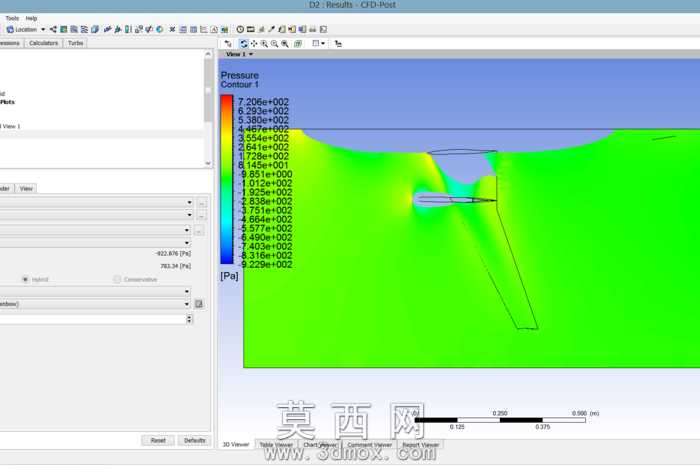

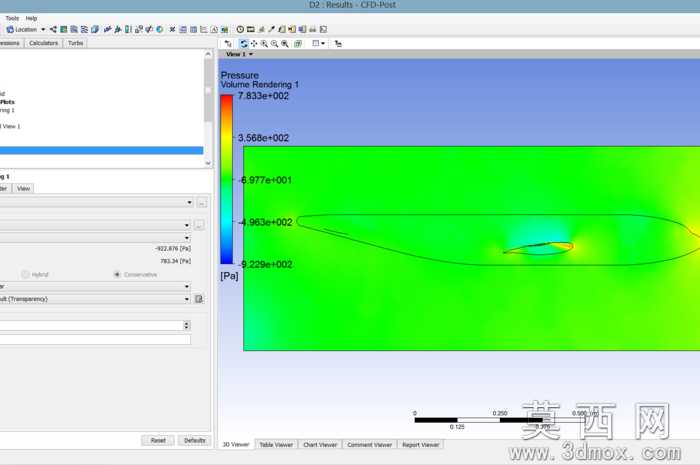

本模型为飞机外流场计算流体动力学仿真分析项目，建模阶段首先完成飞机气动外形的精准三维构建，严格还原机身、机翼、尾翼等核心部件的曲面曲率与相对位置关系，确保几何模型与真实飞行器气动外形的贴合度，为后续流场计算提供可靠的几何基础。随后构建包裹飞机的长方体流场计算域，合理设置计算域边界与飞机模型的间距，既避免边界效应对流场计算结果的干扰，也兼顾计算效率控制网格总量。网格划分阶段针对飞机近壁面区域进行边界层网格加密，精准捕捉附面层内的流速梯度变化，远场区域采用渐变式网格过渡，在保证计算精度的前提下平衡计算资源消耗。仿真计算前完成流体物理模型的合理选取，针对空气低速流动特性设置对应的湍流模型，匹配飞行工况下的来流速度、环境压力等边界条件，确保计算工况与实际飞行场景的一致性。后处理阶段通过流线可视化方式呈现流场分布特征，采用彩虹色阶映射流速数值大小，从蓝色低流速区到红色高流速区直观展现气流流经飞机表面时的速度变化规律，清晰呈现机翼上下表面的流速差、机身周围的气流绕流形态、尾迹区的流动发展趋势，可直观观察到气流在机翼前缘的加速效应、翼尖涡流的形成趋势以及机身附面层的流动状态。模型完整保留了仿真计算的设置参数与后处理结果，可用于飞行器气动性能初步分析、气动外形优化参考、流体动力学教学演示等场景，通过可视化的流场结果能够直观理解空气流经飞行器时的流动规律，为气动布局调整、阻力优化等设计环节提供可视化的数据参考，整个建模与仿真流程严格遵循CFD分析规范，计算结果具备合理的参考价值，能够清晰展现飞机外流场的典型流动特征。
