卡特蜂鸟概念飞行器创意设计方案

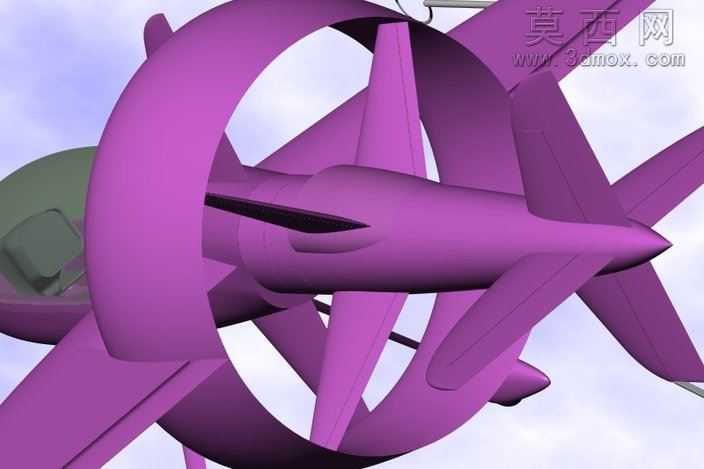

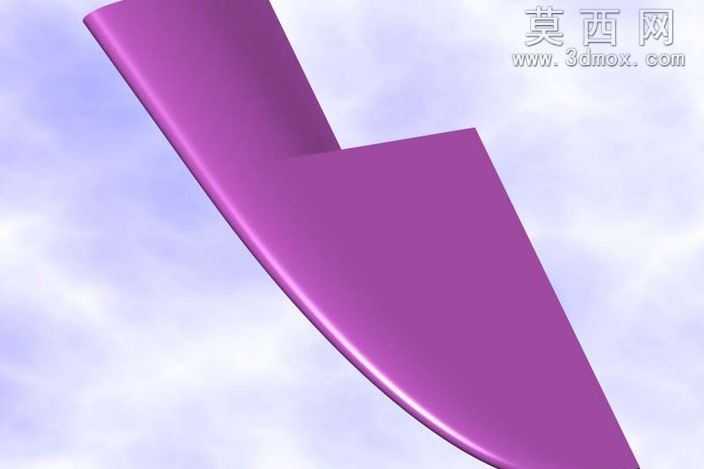

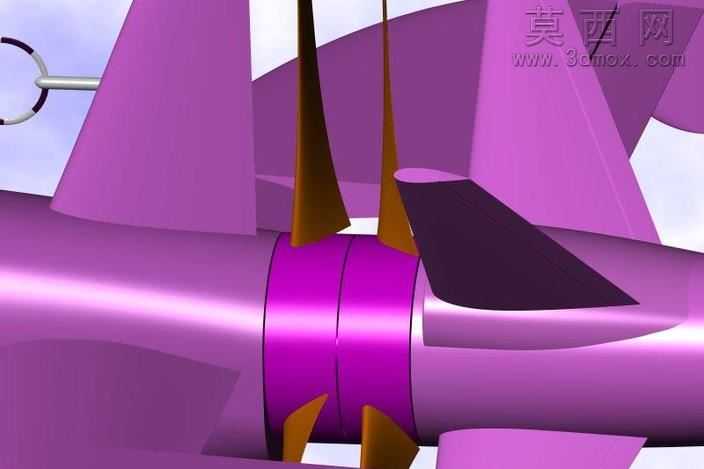

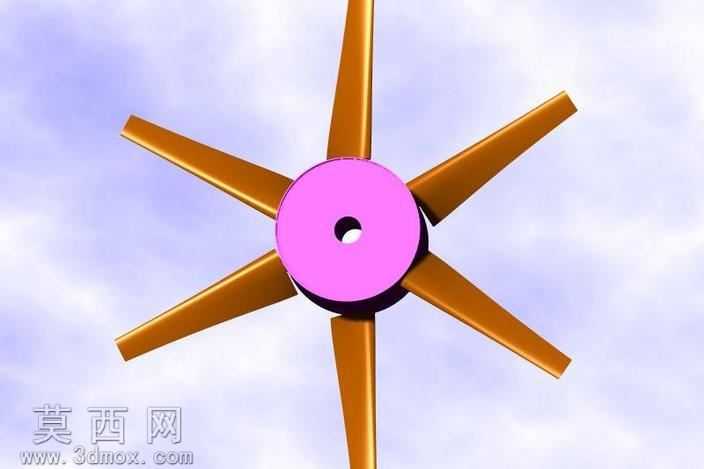

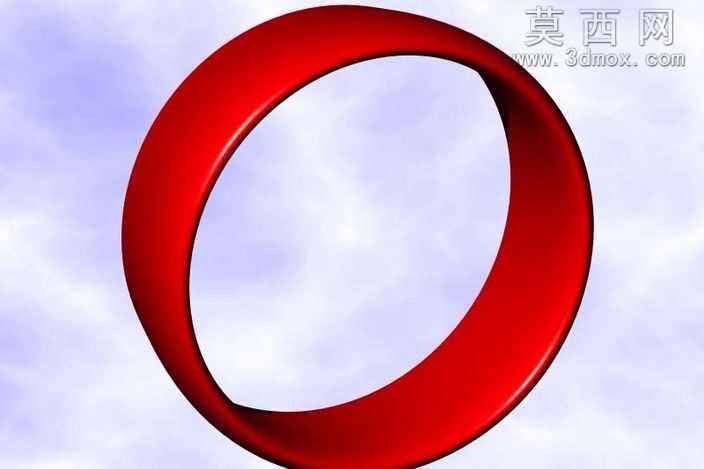

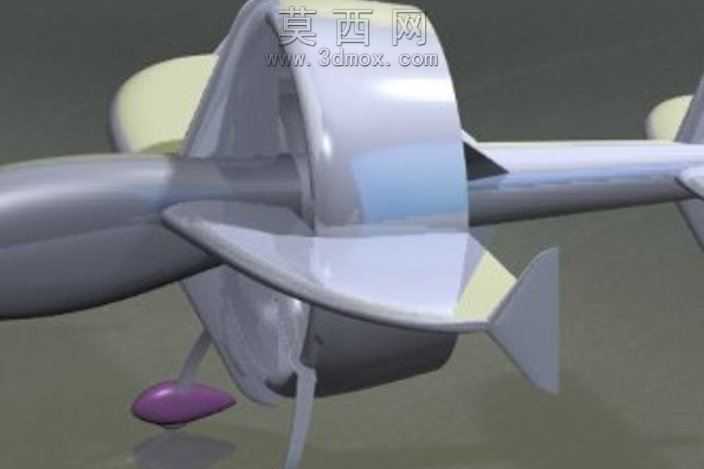

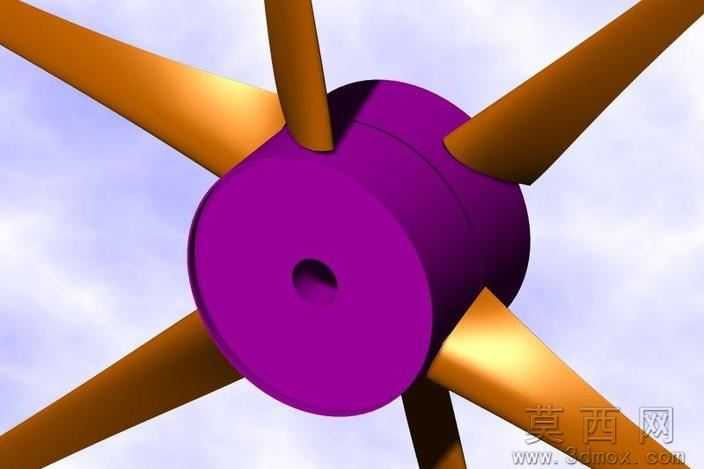

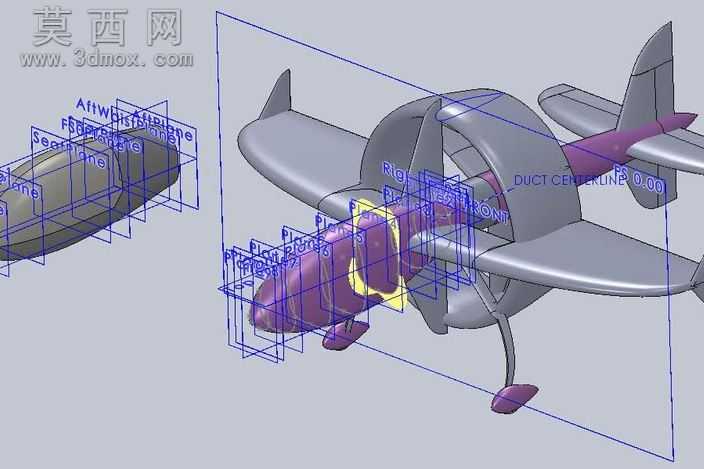

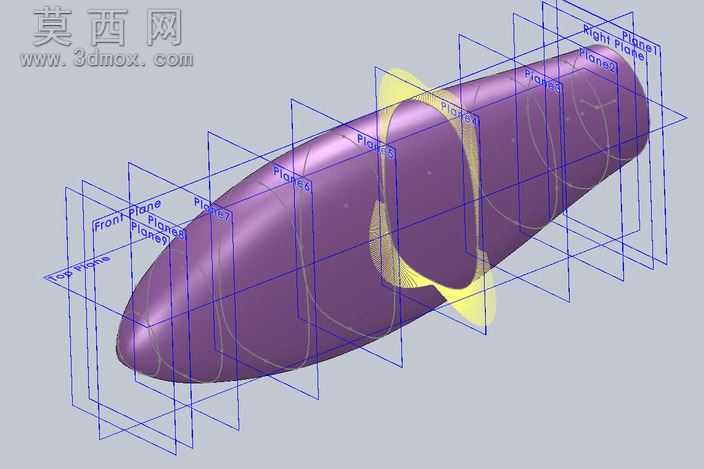

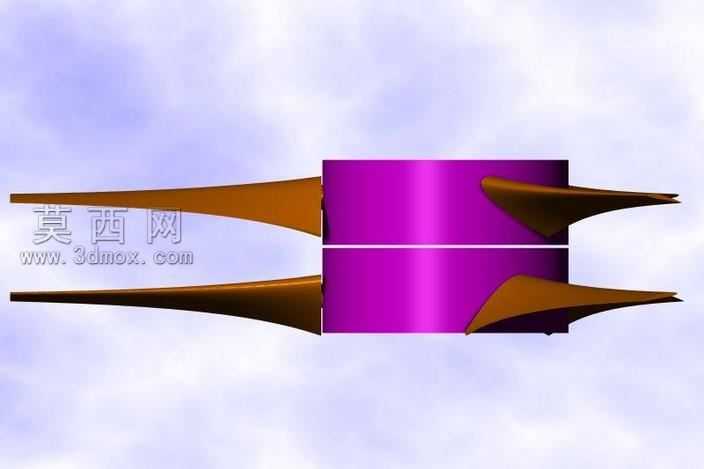

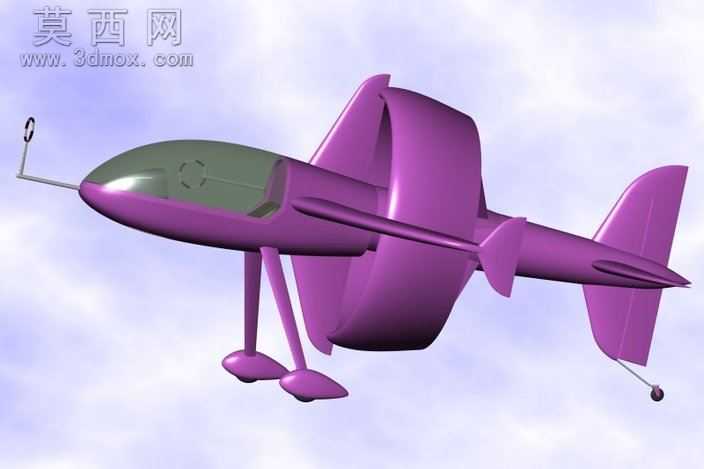

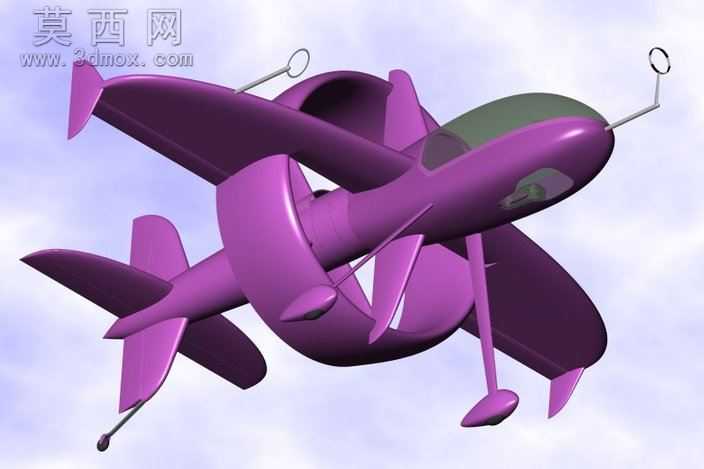

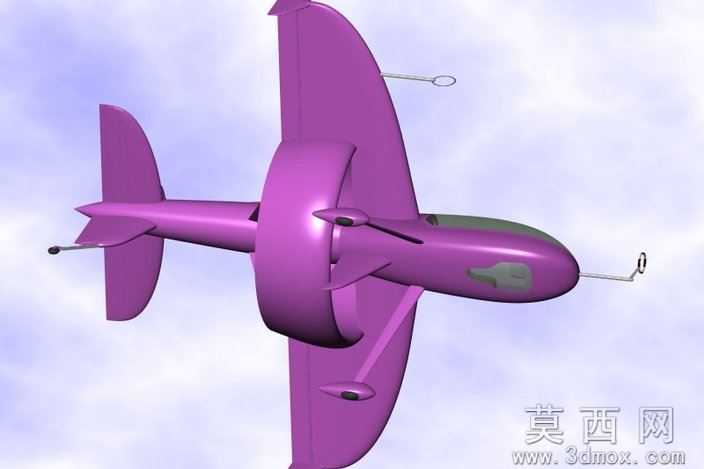

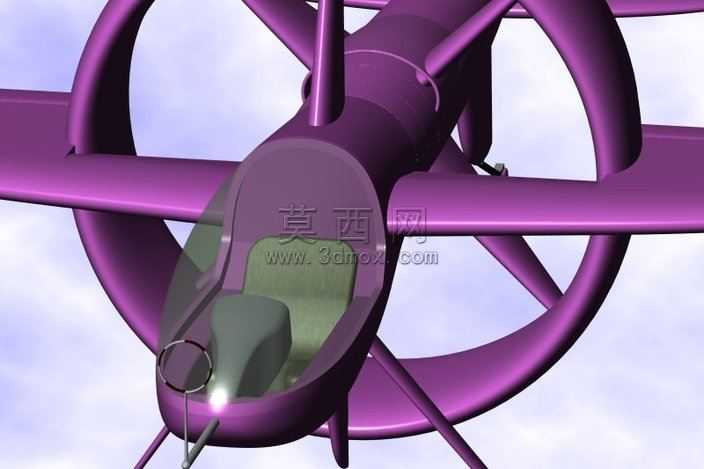

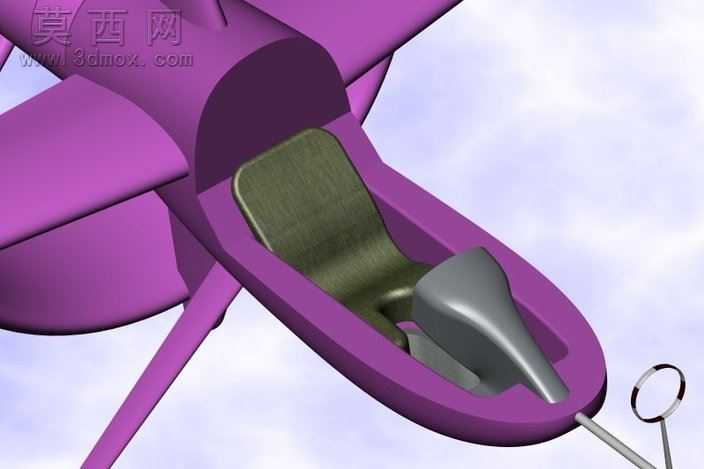

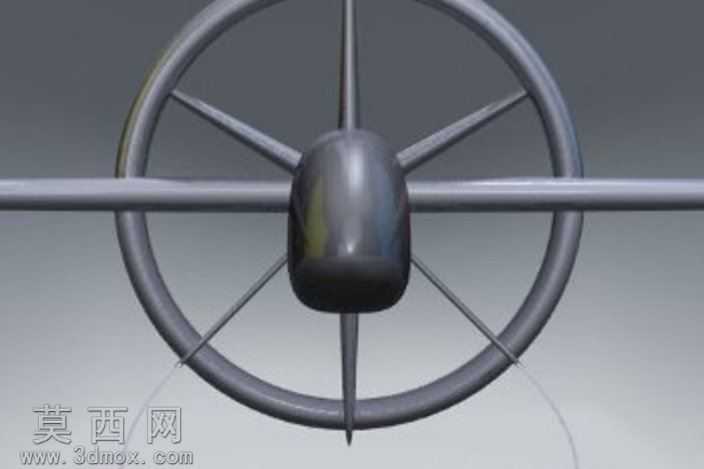

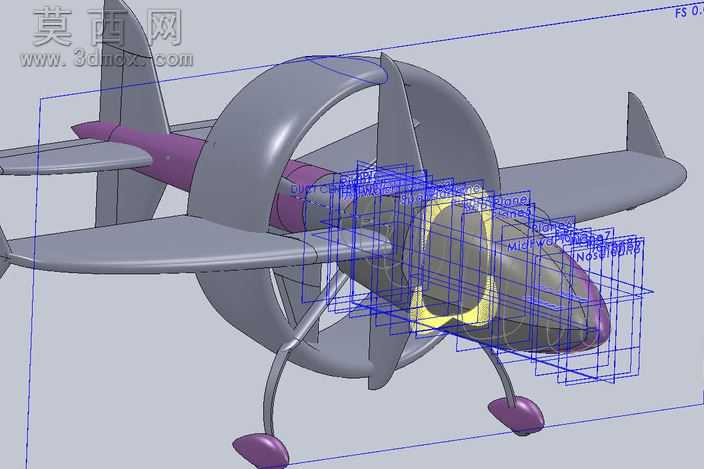

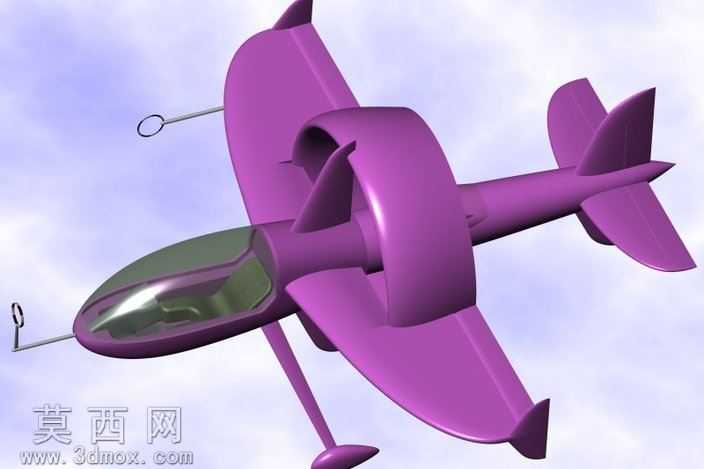

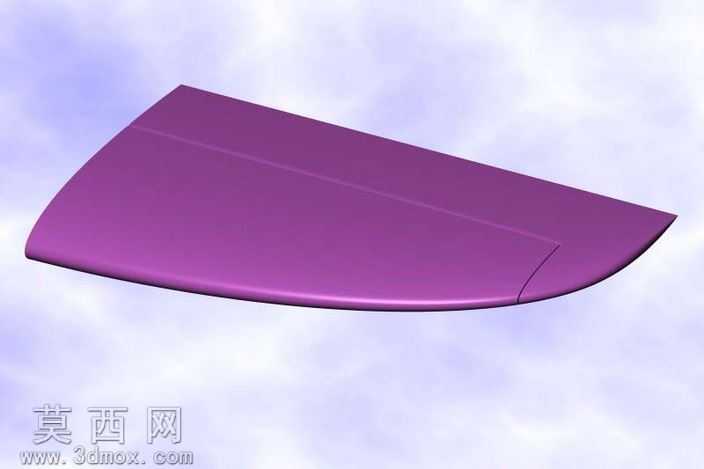

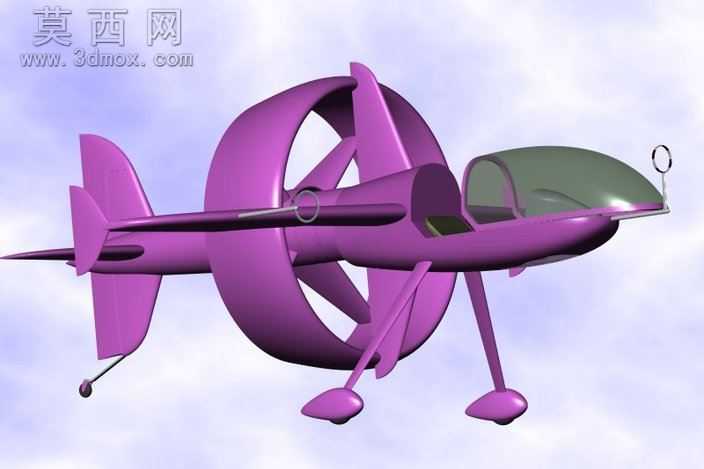

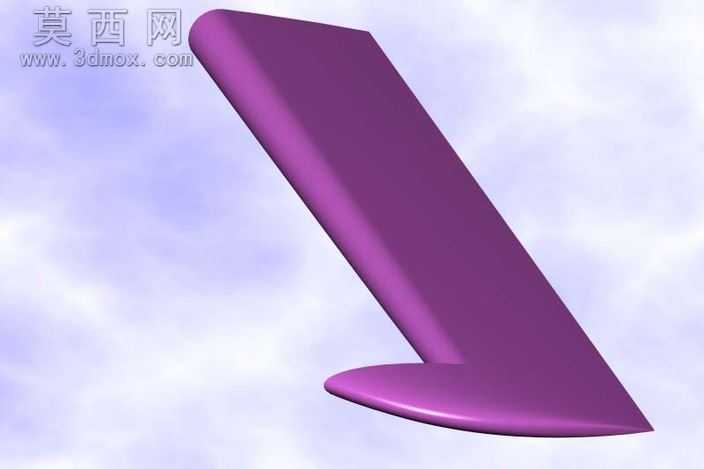

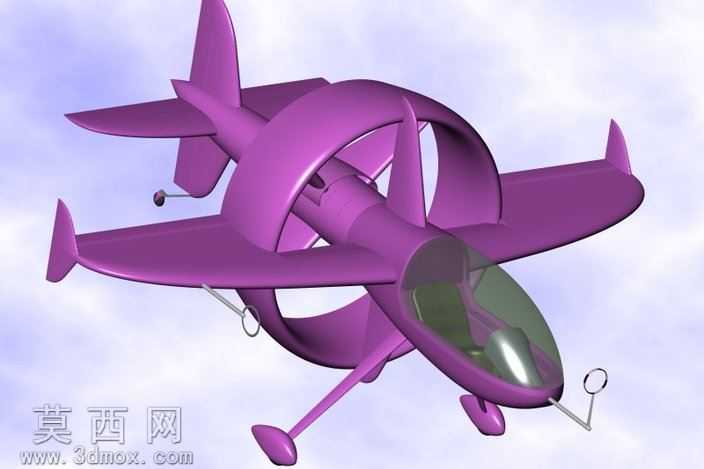

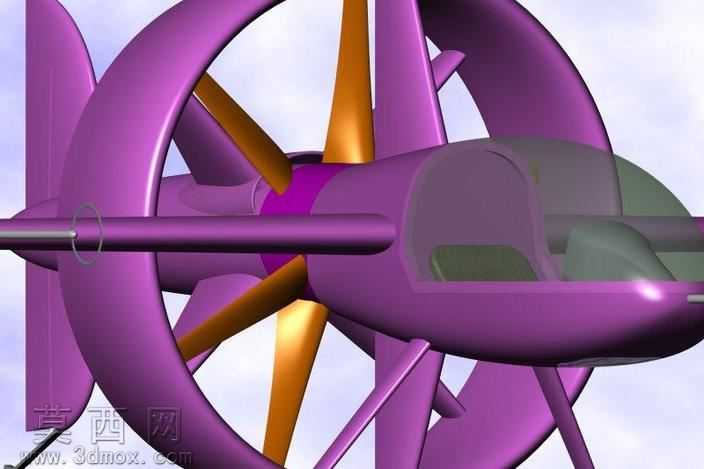

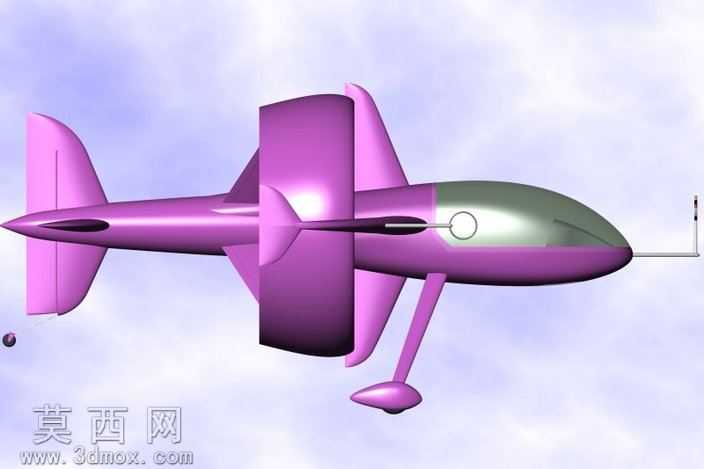

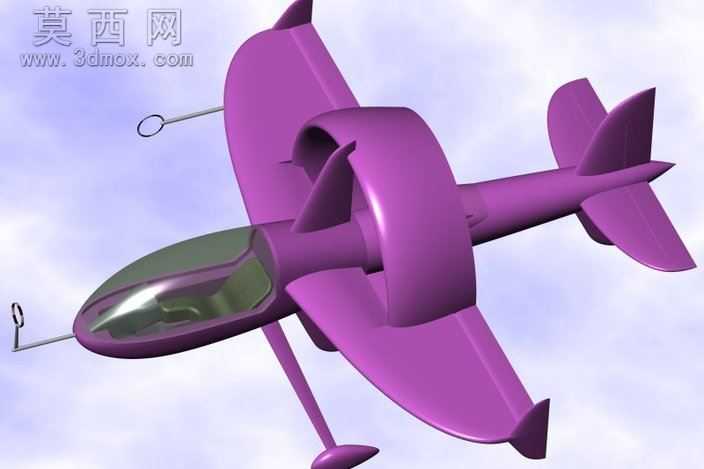

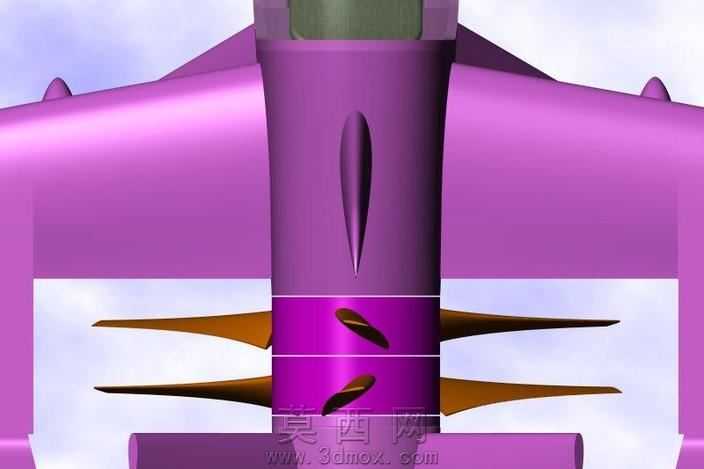

本作品为卡特蜂鸟概念飞行器的1/3缩比验证三维模型，整体采用仿生蜂鸟的灵动造型语言，打破传统固定翼飞行器的常规布局逻辑，在三维建模阶段以参数化曲面构建为核心，先通过草绘勾勒出机身流畅的纺锤形主体轮廓，再以环形包覆式涵道结构作为核心升力承载区域，将主升力面整合为环绕机身中段的闭合环形翼，既保留了翼面的升力效率，又通过环形结构强化了机身整体的结构刚性，避免传统外露机翼在大机动动作下的颤振问题。建模过程中对机身各部件的衔接处做了连续G2曲面过渡处理，从机头的透明座舱罩开始，曲面顺滑向后延伸至环形涵道结构，再自然收窄衔接后置的十字形尾翼，全程无生硬的折角转折，保证外观的一体感与流线属性。材质渲染阶段，机身主体采用高饱和度的哑光紫色航空复合材质，表面添加细微的金属珠光颗粒质感，在光照环境下呈现出柔和的漫反射效果，既凸显创意设计的未来感，又不会因过高的反光度干扰结构细节的展示；机头座舱罩采用半透明烟熏聚碳酸酯材质，调整材质的折射与反射参数，模拟真实航空座舱盖的光学属性，可隐约观察到座舱内部的简化操纵结构布局；起落架部分采用金属亮银色与橡胶哑光黑的材质搭配，前三点式起落架的支杆做了轻量化的镂空处理，尾轮与两个主轮的橡胶胎面添加细微的胎纹细节，还原真实飞行器起落架的结构特征。结构设计上，环形涵道内部整合了多片径向布置的导流叶片，既可以对涵道内的气流进行梳理提升推进效率，又能作为结构加强筋连接环形涵道与中心机身，分散飞行过程中的气动载荷；机身两侧伸出小型辅助固定翼，翼尖设置小尺寸端板，进一步提升低空低速状态下的飞行稳定性；机头下方与翼尖位置设置了简化的空速管结构，尾翼的垂直与水平安定面采用对称切尖设计，降低飞行过程中的诱导阻力。该缩比模型的设计初衷是用于验证该款新概念飞行器的气动布局合理性与结构处理特点，通过三维建模完成整体的干涉检查与外观评审，后续将基于该模型的验证数据迭代优化全尺寸原型的设计方案，在建模过程中同步完成了各部件的装配约束设置，可直接用于后续的3D打印验证件制作与仿真模拟测试，整体模型的曲面精度与结构完整度可满足前期概念验证阶段的全部使用需求。
