簸箕注塑成型模具三维结构设计

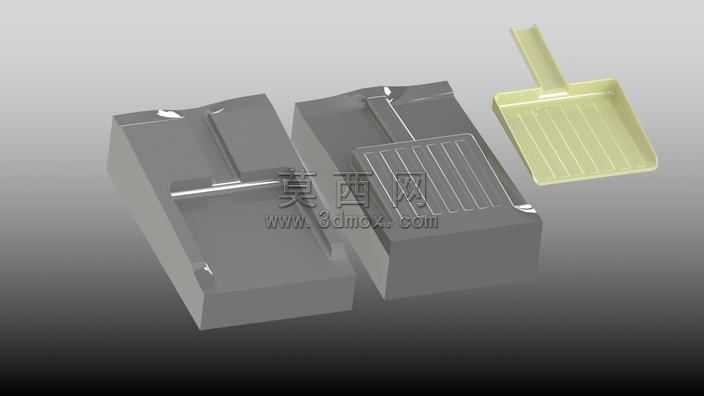

本套模型为簸箕制品的注塑成型模具三维设计成果，建模过程严格遵循注塑模具设计规范，完整还原了簸箕注塑生产所需的整套模具结构。建模阶段首先针对簸箕制品的外形特征进行结构拆解，簸箕整体为带握持手柄的浅槽型结构，槽底带有密集的平行加强筋条，手柄与槽体衔接处存在圆弧过渡特征，建模时优先完成制品的参数化建模，精准还原筋条间距、槽体壁厚、手柄倾斜角度等关键尺寸，确保制品结构符合日常使用的强度与握持需求。在模具结构设计上，采用一模一腔的两板模结构，根据簸箕的外形特征选择分型面，分型面沿簸箕槽体的上口边缘与手柄的最大轮廓线设置，确保开模时制品能够顺利留于动模侧，避免脱模过程中出现结构卡滞。型腔与型芯的建模完全匹配制品的内外轮廓，型芯部分精准复刻簸箕的内槽结构与加强筋成型特征，型腔部分还原簸箕的外表面光滑质感，针对筋条位置的成型特征做了拔模斜度处理，拔模角度控制在1°-1.5°区间，既保证脱模顺畅，又不会影响制品的尺寸精度。材质渲染阶段，模具的型腔、型芯等核心成型零件采用模具钢材质表现，还原金属材质的哑光金属质感与精密加工后的表面纹理，导柱、导套等导向零件做了光亮金属的材质区分，清晰展现模具的装配层级；簸箕制品采用半透明浅黄色塑料材质渲染，模拟PP塑料的质感，直观呈现模具成型后的成品效果。设计过程中充分考虑注塑成型的工艺需求，在簸箕手柄末端与槽体远端设置了浇口位置的预留结构，确保注塑过程中熔料能够快速充满整个型腔，减少熔接痕的产生；同时针对加强筋等易出现困气的位置，在对应模具结构上预留了排气槽的设计空间，避免成型时出现缺料、烧焦等缺陷。整套模型的装配结构完整，动定模的合模定位精准，导向机构、成型机构的位置排布合理，完整展现了日常塑料制品从产品结构到模具成型结构的完整设计逻辑，可用于注塑模具结构学习、成型工艺分析等场景。
