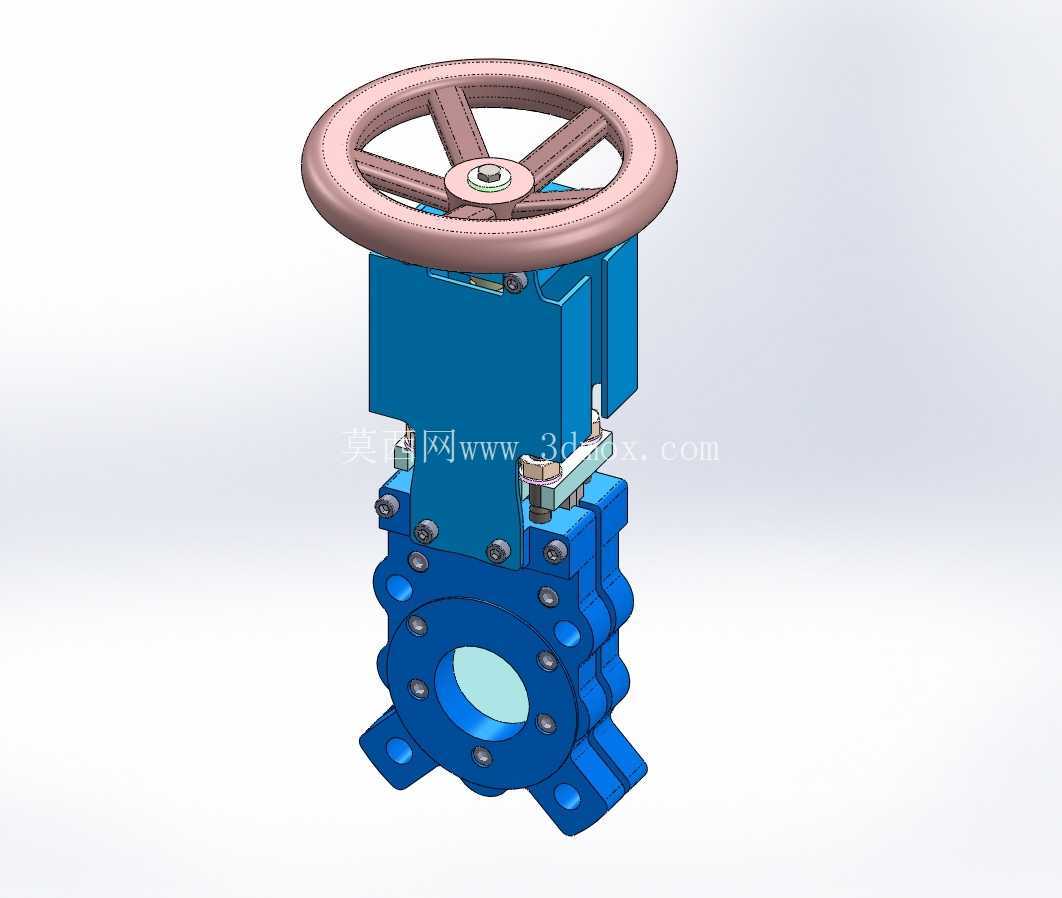

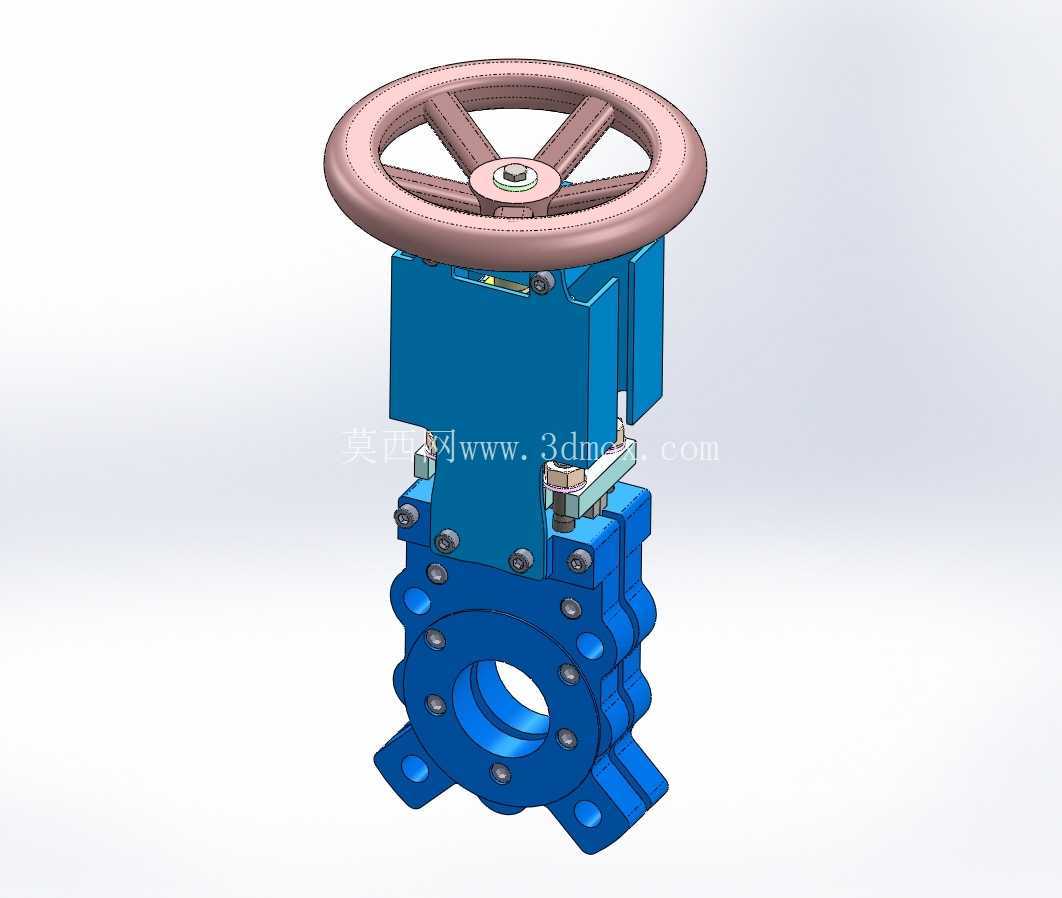

DN50规格手动刀闸阀结构设计

　　这款DN50通径的刀闸阀，核心应用场景集中在市政给排水管线、选矿厂矿浆输送支路、污水处理厂污泥管路、轻工造纸浆料输送环节这类介质含纤维、固体颗粒的截断工况，和普通楔式闸阀相比，其刀型闸板的锐边结构可以在启闭过程中切断介质内的缠绕性杂物，避免阀座卡滞导致的密封失效，这也是刀闸阀在含杂质介质管路中被广泛选用的核心原因。从实际用途来看，该阀仅做管路介质的通断截断使用，不具备流量调节功能，日常工况下保持全开或全关状态，避免半开状态下介质冲刷阀板与密封面造成的过早磨损。

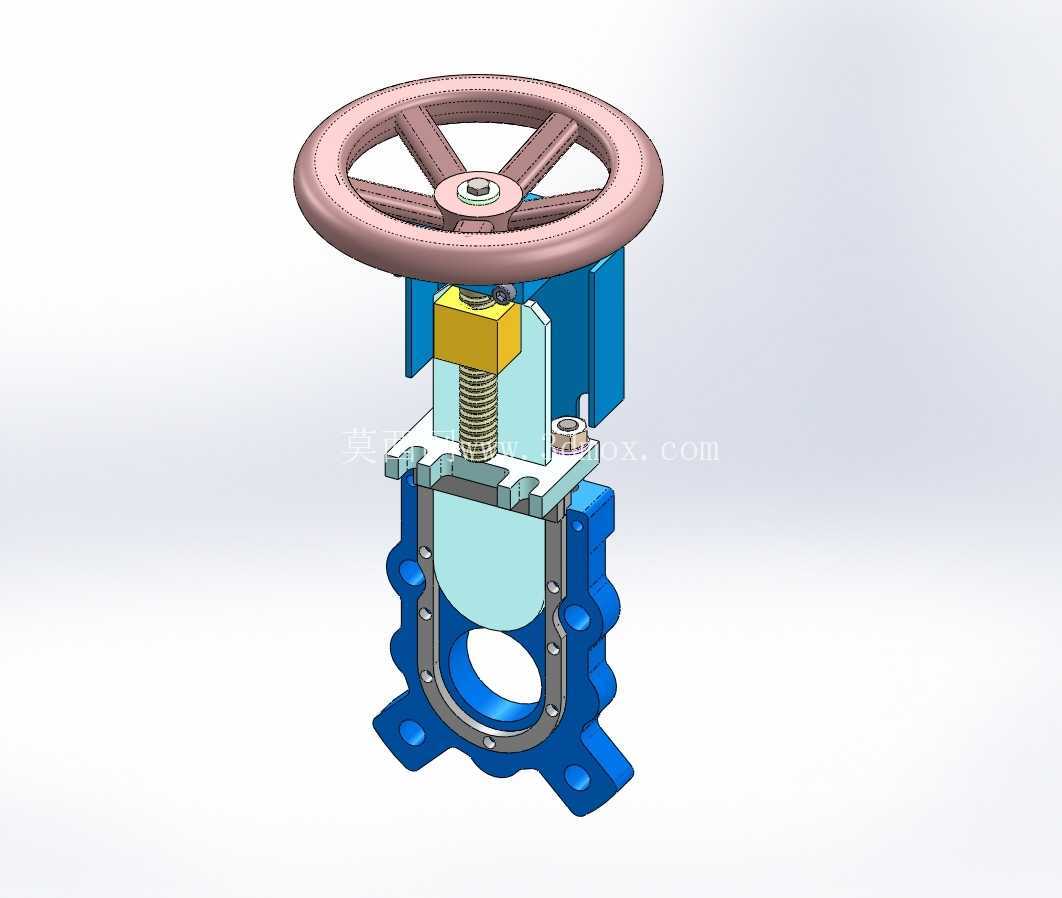

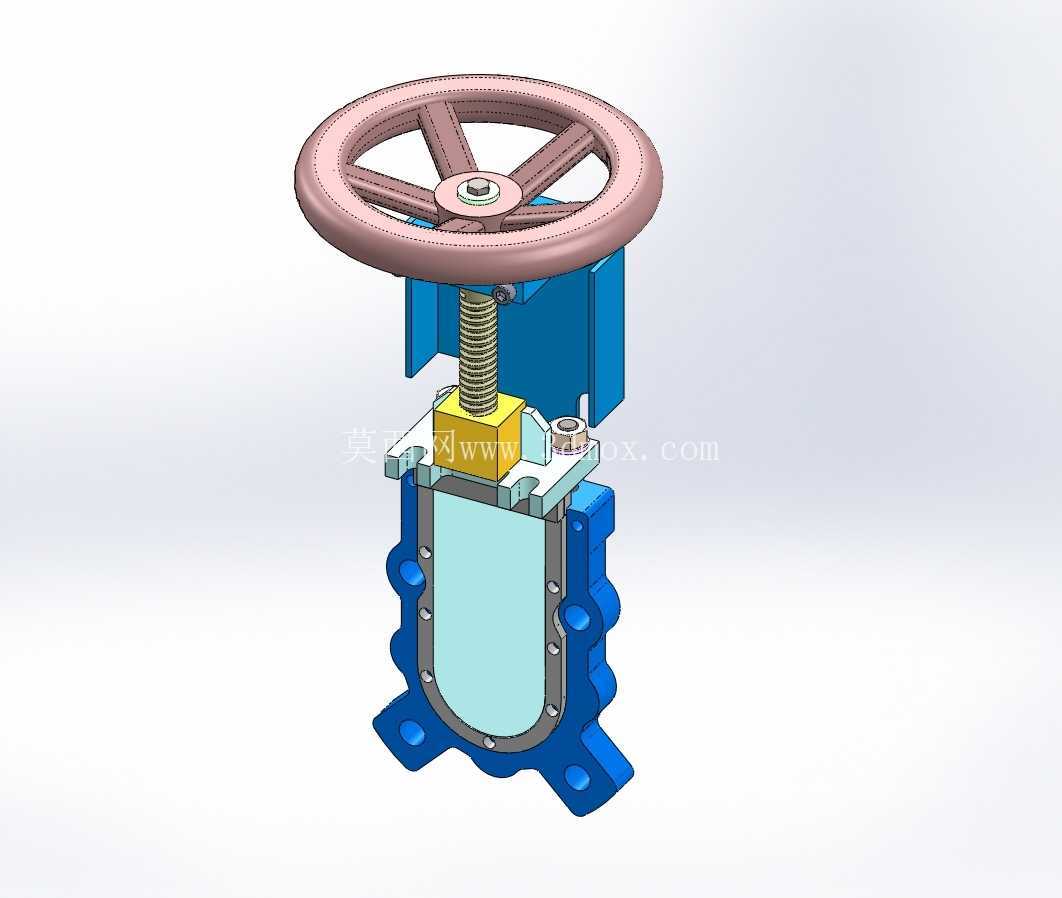

　　功能特性层面，该阀采用非升降式阀杆结构，手轮旋转时仅带动阀板做上下垂直位移，阀杆本身不做轴向升降，这种结构的优势在于阀门安装所需的上部竖向空间更小，适合管廊、井下这类竖向安装空间受限的场景，不会因为阀杆伸出过长额外占用安装净空。手轮采用轮辐式结构，轮缘做了圆弧过渡处理，操作人员手动启闭时握持受力更均匀，不会出现硌手的问题，手轮中心的阀杆螺母采用铜合金材质，和钢制阀杆配合时摩擦系数更低，启闭力矩更小，长期使用也不容易出现螺纹咬死的问题。阀体下部采用对夹式法兰连接结构，法兰螺栓孔沿通径圆周均匀分布，和同通径的管路法兰匹配时不需要额外加工转接件，安装时只需保证两侧法兰密封面与阀体端面平行，均匀锁紧螺栓即可完成装配，不需要复杂的对中调整。

　　设计思路上，这款阀的整体结构做了针对性的优化：阀板采用整体式不锈钢薄板加工，刃口部位做了小角度倒角处理，关闭时可以顺利切入介质堆积层，不会被大颗粒杂质垫起导致密封不严；阀体两侧的密封副采用嵌入式橡胶密封结构，密封件通过压板固定在阀体流道两侧，磨损后可以单独拆卸更换，不需要整体报废阀体，大幅降低后期维护成本；阀杆上部设置了防尘密封结构，可以阻挡外部粉尘、浆液溅入阀杆螺纹部位，保证螺纹副长期运行的润滑状态，避免户外工况下锈蚀卡滞。阀体中部的加强筋沿流道方向对称布置，在保证阀体整体刚性的前提下尽可能减少了铸件的壁厚，降低整体重量的同时也避免了铸件缩孔、砂眼等缺陷的产生概率。

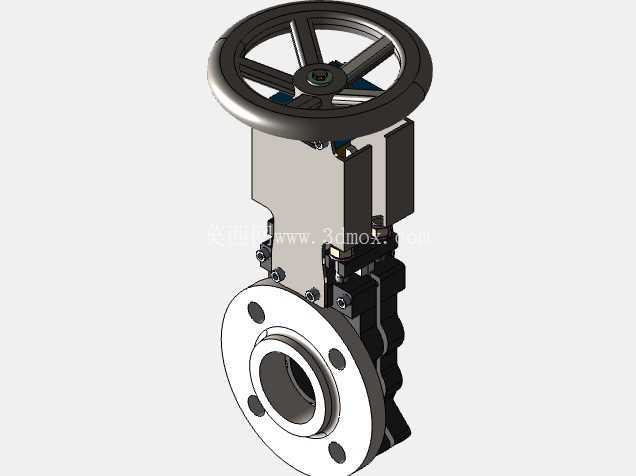

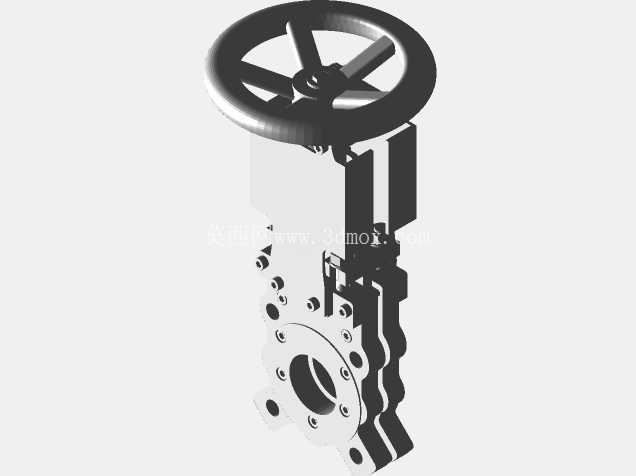

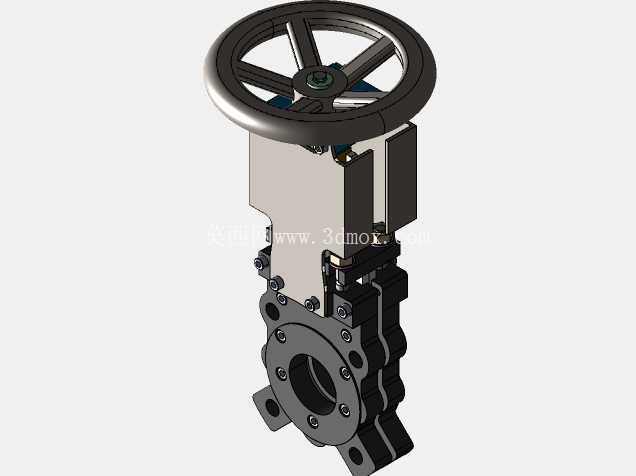

　　外形尺寸与安装边界方面，该阀的通径为50mm，对应两法兰端面的间距符合刀闸阀通用对夹安装尺寸标准，法兰螺栓孔的中心圆直径、孔数、孔径均匹配PN10压力等级的标准法兰参数，安装时不需要对现有管路法兰做二次修改；手轮的外径尺寸经过核算，在公称压力工况下，单人徒手操作即可完成启闭，不需要额外加装加力杆；阀门全开状态下，阀板提升的高度刚好超过通径上沿，不会对介质流道造成节流，流道内部无多余的凸起结构，介质流经时的压力损失更小，也不容易在阀腔内残留介质造成淤积。从结构细节来看，阀体底部设置了可拆卸的排污堵头，长期使用后可以打开堵头冲洗阀腔内沉积的固体杂质，不需要将阀门从管路上拆下即可完成日常维护；阀板的导向槽沿阀体两侧对称布置，阀板上下移动时全程受导向结构约束，不会出现侧向偏移导致的密封面偏磨，也能避免带压启闭时阀板出现抖动问题。

　　在实际选型适配时，这款阀的结构参数可以直接匹配常规DN50管径的低压管路，安装前只需确认管路的压力等级不超过阀门的公称压力，介质温度在密封件的耐受范围内即可直接替换同规格的传统闸阀，不需要改动现有管路的安装布局。建模过程中所有配合面的公差都按照机械设计手册的推荐值选取，阀杆与阀板的连接间隙、密封件的压缩量都经过模拟验证，装配后不会出现干涉问题，手轮旋转带动阀板升降的全程动作顺畅，无卡滞点，完全符合实际产品的装配与运行要求。
