得分机器直线电机滑台三维结构设计

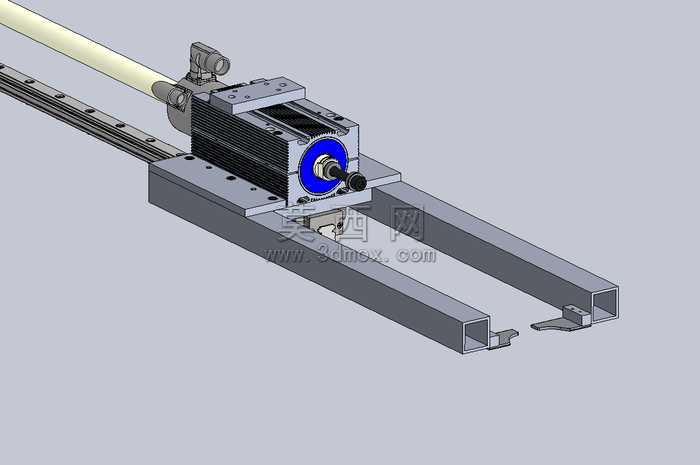

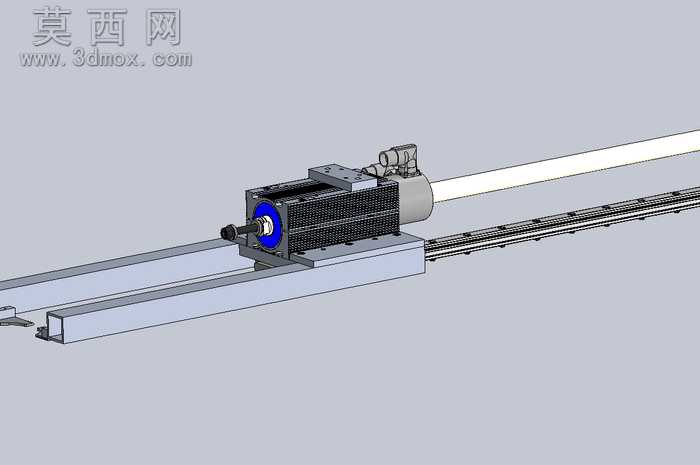

本模型为得分机器配套直线电机滑台结构，采用三维建模软件完成全参数化设计，整体结构围绕直线电机直驱传动的核心特性搭建，省去传统丝杆、同步带等中间传动环节，可实现高速高精度的直线往复运动。建模过程中对各部件进行了独立参数化绘制，首先完成直线电机主体的结构搭建：电机定子部分采用长条形直驱磁轨设计，动子部分集成散热翅片结构，建模时对散热翅片的等距排布、安装定位孔位进行了精准还原，动子端部预留编码器安装位与接线端口，还原了实际电机的接线防护结构。滑台承载部分采用双平行直线导轨作为导向支撑，导轨与安装底座采用嵌入式定位设计，建模时还原了导轨的安装沉孔、滑块的滚珠回流结构细节，动子滑座与导轨滑块通过螺栓刚性连接，保证传动过程的结构刚性。安装底座采用铝合金型材拼接式结构设计，建模时对型材的截面槽口、端部连接定位面进行了精准绘制，底座两端预留限位安装位与行程缓冲件安装位置，可适配不同行程的使用需求。渲染阶段对不同部件赋予对应材质：电机主体散热结构赋予黑色阳极氧化铝合金材质，导轨与滑座赋予镀铬轴承钢材质，安装底座赋予银白喷砂铝合金材质，接线端口部分赋予工程塑料与金属接头材质，通过光影调整突出各部件的装配层次与结构细节。设计思路上围绕直驱传动的优势进行结构优化，将电机动子直接与滑台负载座集成，减少传动连接环节的累计误差，双导轨平行布置的方式可承受更大的偏载力矩，适配得分机器的高速往复得分动作需求，整体装配关系完全按照实际工业装配逻辑搭建，各部件间无干涉，可直接用于结构验证、运动仿真以及相关设备的方案设计参考，清晰展现了直线电机滑台从动力输出到导向承载的完整结构逻辑。
