薄板金属成型工具组应用设计方案

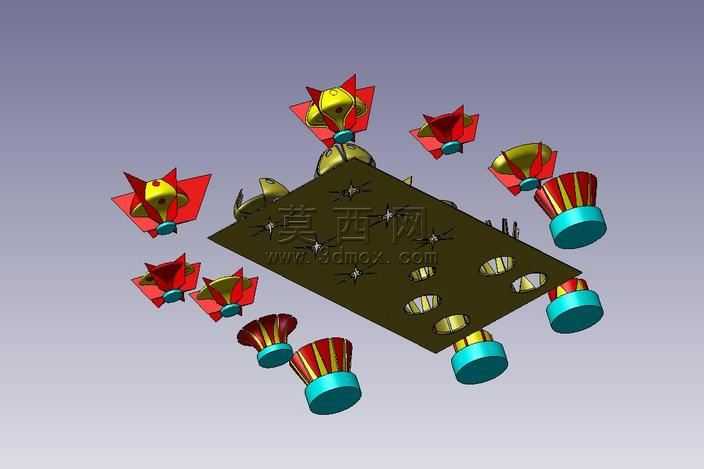

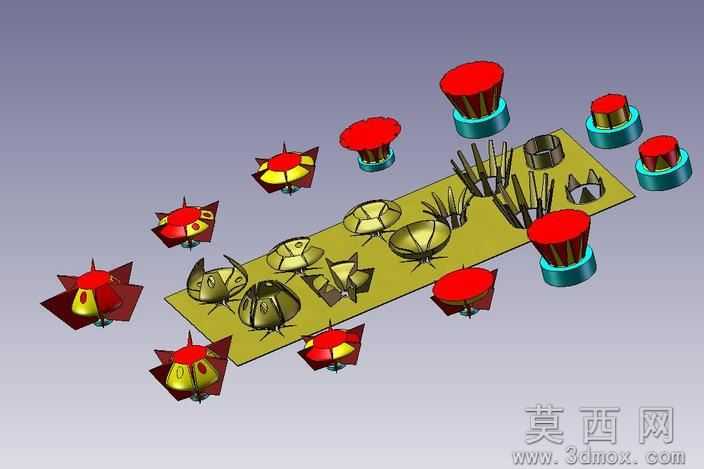

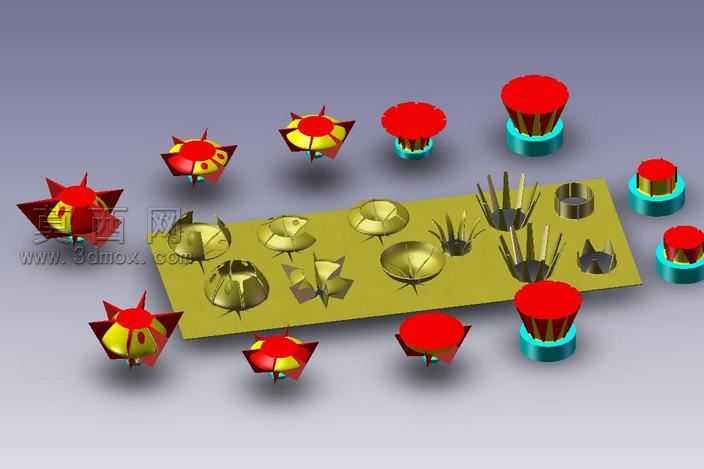

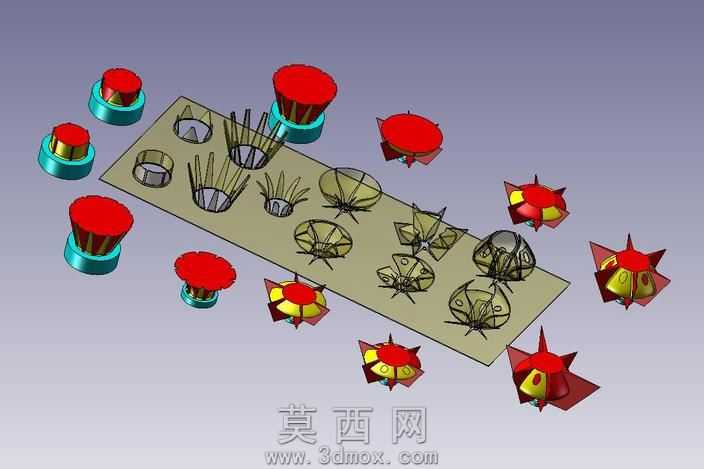

本套模型围绕薄板金属成型加工场景展开设计，通过三维建模软件完成整套成型工具及应用演示结构的搭建，完整还原了多类异形成型冲头与待加工薄板的配合逻辑。建模过程中首先完成基准薄板的基体绘制，按照不同成型特征的排布需求在薄板表面预留对应定位点位，确保每款成型工具的施力位置与板材变形区域精准匹配。针对不同造型的成型工具，建模时分别处理其工作端与夹持端结构：工作端严格按照薄板成型的凹陷、凸起轮廓做曲面拟合，保证冲压成型后板材表面的花纹、凹槽形态符合设计预期，部分带装饰性造型的冲头还细化了表面的分块结构，还原多曲面拼接的立体造型；夹持端统一做适配安装座的柱体结构，保证工具可稳定固定在冲压设备上。材质渲染环节，待加工金属薄板赋予深橄榄绿色哑光金属材质，模拟冷轧钢板的表面质感，表面添加细微的划痕与氧化纹理提升真实感；不同功能的成型工具做差异化材质区分，用于材料去除的冲头赋予亮红色半金属质感，用于限位止动的冲头赋予青蓝色亮面烤漆材质，其余成型冲头分别搭配金红色渐变装饰面与青蓝色底座材质，通过色彩区分直观呈现不同工具的功能属性。结构设计上，整套模型采用爆炸视图的呈现形式，将所有成型工具沿垂直于薄板的方向排布在对应加工点位的上下两侧，清晰展示每款工具与板材加工位的对应关系，避免结构遮挡导致的工艺逻辑混淆。设计思路围绕钣金成型工艺的实操需求展开，不仅还原了常规成型工具的结构形态，还特意设置了工艺特性演示点位，用于展示薄板成型过程中容易出现的特征bug，帮助使用者理解成型压力、曲面弧度与板材变形之间的关联，整套模型既可以作为钣金成型工艺的教学演示载体，也可以作为同类成型工具设计的结构参考，帮助设计人员快速梳理多工位成型加工的点位排布逻辑，优化工具与板材的配合精度，减少实际加工中的试错成本。
