LP-28-C02SX法兰式大电流电源连接器

　　这款法兰式电源连接器是工业电气连接场景中常用的接插部件，日常在户外储能设备、工业自动化控制柜、舞台灯光供电系统、移动发电机组外接输出端口这类需要频繁插拔、对连接可靠性有较高要求的场景里十分常见。不同于普通民用电源接插件，这类连接器的设计首先要解决的是大电流载流工况下的接触稳定性，从结构上看，插针接触端采用了球面接触设计，能在插合时保证足够的接触面积，降低接触电阻，避免长期通流时出现局部过热的问题，插合到位后依靠壳体内部的卡扣结构实现锁紧，防止设备运行过程中受振动拉扯出现松脱断电的情况。

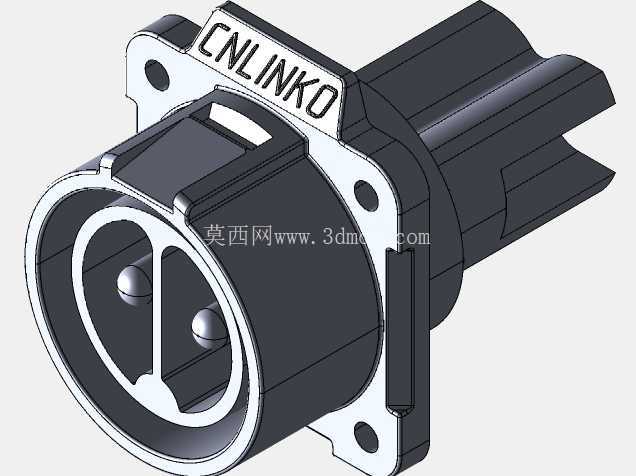

　　从安装边界来看，这款连接器采用方形法兰盘安装形式，法兰盘上预留了三个对称分布的安装孔，适配M3规格的固定螺丝，安装时可以直接在设备面板上开出对应尺寸的圆形过孔，将连接器主体从面板外侧穿入后，通过法兰盘上的螺丝孔完成固定，法兰盘与设备面板贴合的面可以加装防水密封胶圈，满足户外使用时的防尘防水要求。连接器主体后端设计有阶梯式的线缆锁紧结构，接入线缆后可以通过尾部的旋紧件压紧线缆外皮，既可以固定线缆防止拉扯导致内部接线松脱，也能实现尾部的密封防护。

　　设计过程中首先考虑的是插合的防呆特性，接口内部设置了不对称的定位筋位，插合时只有公母端定位筋完全对齐才能顺利插入，从根源上避免反插、错插导致的插针弯折、接触件短路问题。壳体部分采用工程塑料材质，兼顾绝缘性能与结构强度，表面的CNLINKO标识区域做了凸起设计，既可以作为品牌识别区域，也能在插拔时提供额外的摩擦力，方便操作人员施力。接触件部分采用铜合金基材表面镀银处理，在保证导电性能的同时，提升了接触件的抗氧化能力，适合在高低温变化、有一定湿度的工业环境中长期使用。

　　实际选型使用时，需要注意连接器前端插合面的突出尺寸，在设计设备面板安装位时要预留足够的插拔操作空间，避免周边结构件干涉插头的插合与拔出。法兰盘的厚度经过针对性设计，适配1.5mm到3mm厚度的常见设备面板，安装时不需要额外加装调整垫片就能保证固定的稳定性。连接器内部的接触件采用模块化装配设计，后期如果出现单个插针磨损的情况，可以单独拆卸更换接触件，不需要整体更换连接器，降低设备的后期维护成本。

　　在三维建模层面，这款模型完整还原了连接器的所有装配细节，包括法兰盘的安装孔位尺寸、插针的相对位置、壳体上的卡扣结构、尾部的线缆锁紧结构，在做设备整体结构设计时，可以直接调用这个模型完成面板开孔位置的校核、安装空间的干涉检查，也可以用来模拟线缆接插后的弯曲半径范围，避免后期实际装配时出现线缆弯折角度过大、接插操作空间不足的问题。不同于简化的接插件模型，这个模型还原了壳体表面的脱模斜度、安装孔的倒角细节，在做产品渲染、装配工艺动画制作时也能直接使用，不需要额外做细节补全。

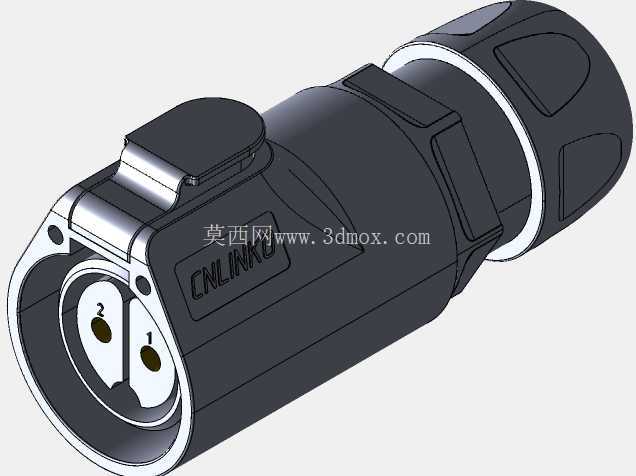

　　这类连接器在实际使用中通常会搭配同系列的插头端配套使用，公母端插合后的防护等级可以达到IP65级别，能够直接在户外露天场景使用，不需要额外加装防雨防护结构。在大电流供电场景下，相比传统的接线端子排，这种连接器的插拔式设计可以大幅提升设备的现场安装与维护效率，不需要每次拆装都重新做接线压接，只需要插拔连接器就能完成设备的电路通断连接，尤其适合需要频繁移动、拆分的模块化工业设备使用。
