多色10mm嵌入式面板LED信号指示件

　　在工业控制柜、小型机电设备、测试治具、低压配电盘的面板布局设计中，这类10mm规格的嵌入式LED指示件是极为常用的人机交互元件，承担着设备运行状态、电源通断、故障告警、回路导通等核心信号的可视化传递作用，是操作人员快速判断设备工况最直接的视觉接口。不同于大尺寸的组合式警示灯，这类小型嵌入式指示件不需要额外的安装支架，直接卡装在面板预留开孔内即可完成固定，在紧凑化的设备面板布局中能够大幅节省安装空间，适配各类小型控制盒、桌面式测试设备、便携检测仪器的面板设计需求。

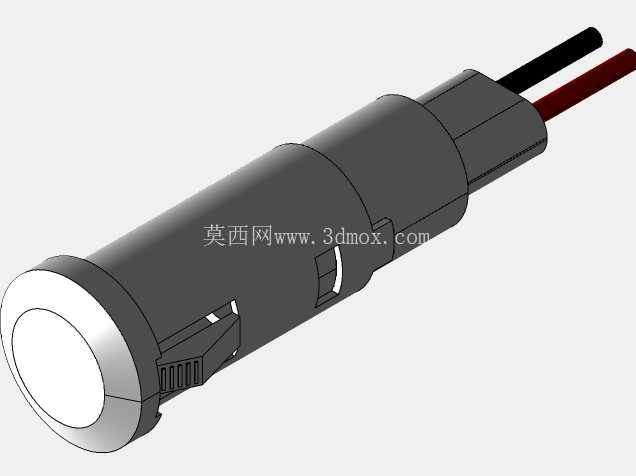

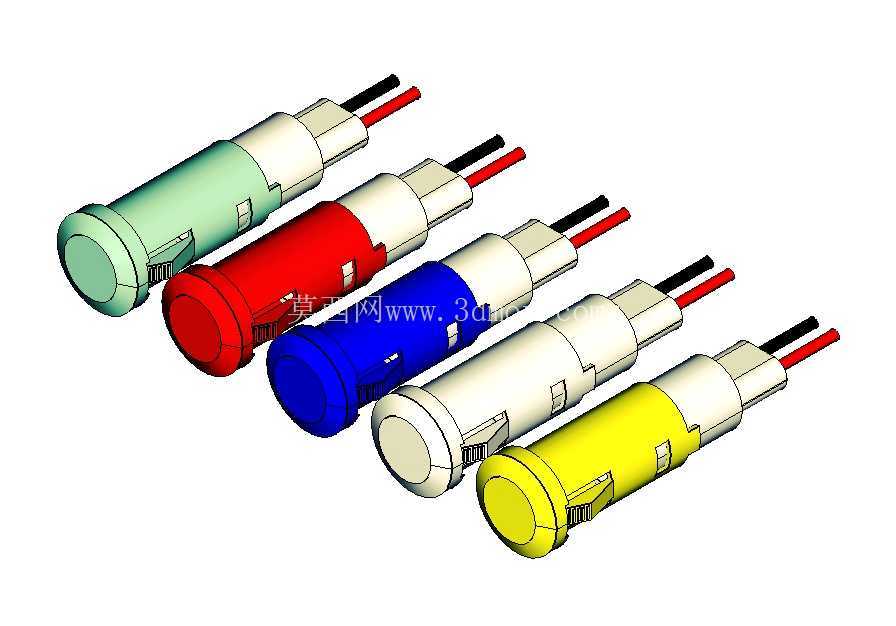

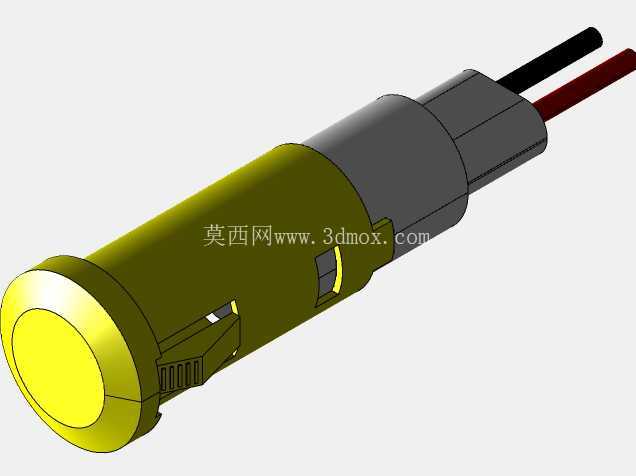

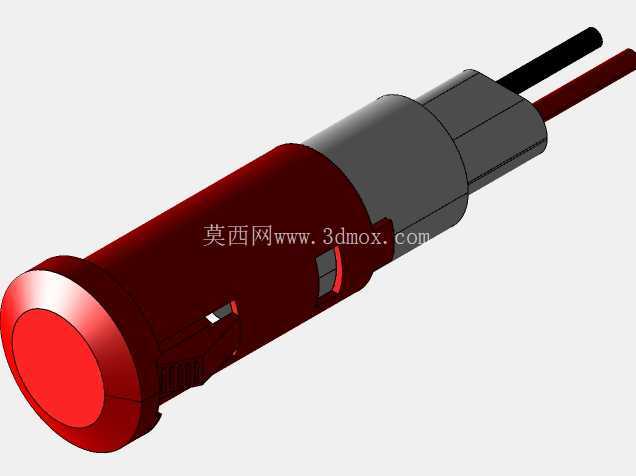

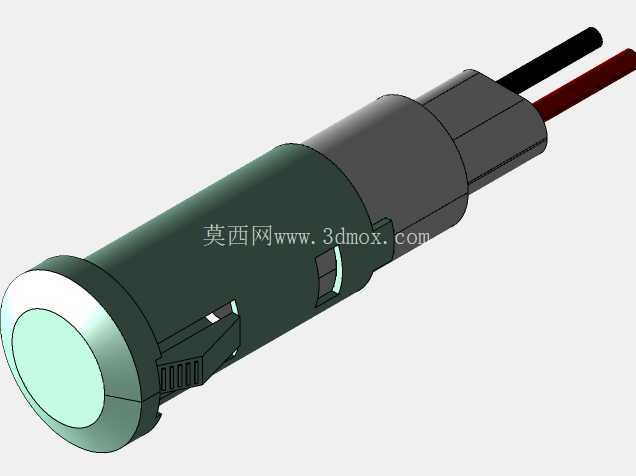

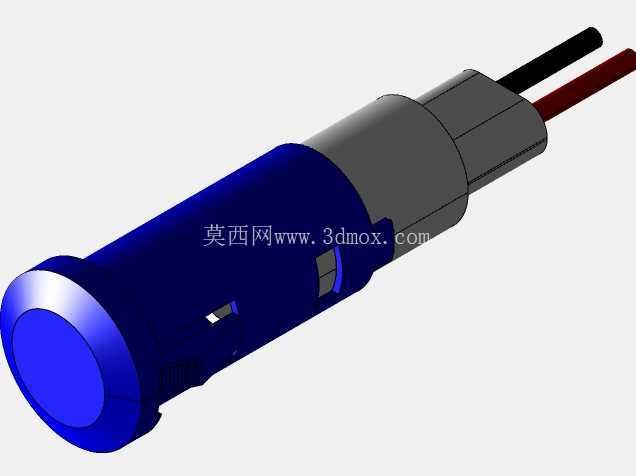

　　从结构设计层面来看，这款指示件采用圆柱式卡装结构，主体外壳为绝缘阻燃工程塑料材质，不同颜色的头部灯罩对应不同的信号语义：绿色通常对应设备正常运行、电源接通、回路导通等正向状态；红色对应故障告警、电源断开、急停触发等警示状态；蓝色多用于特殊功能回路指示，比如直流回路导通、远程控制状态激活；白色常作为中性状态指示，比如电源待机、信号输入提示；黄色则对应预警状态，比如参数超限、待处理提醒。尾部引出的两根红黑导线直接对接设备内部的控制回路，不需要额外焊接接线端子，装配时可以直接压接在端子排上，减少现场装配的工序耗时。

　　设计这类指示件的三维模型时，首先要明确安装边界的核心尺寸：头部灯罩直径为10mm，对应的面板开孔尺寸需要控制在10.1-10.3mm之间，过大会导致卡装结构松动、指示件晃动脱落，过小则无法顺利嵌入安装孔，强行压装还会导致外壳开裂。卡装弹片的位置距离头部端面的尺寸需要匹配常用面板的厚度范围，一般适配1-3mm厚度的冷轧钢板、ABS塑料面板、亚克力面板，弹片的倾斜角度经过反复校核，既能保证推入安装时的阻力适中，不需要专用工具即可手动按压装入，又能保证安装完成后轴向拉拔力满足工业设备的抗振动要求，不会在设备运输、运行振动过程中从面板脱落。尾部的导线出线位置做了圆弧过渡的应力释放结构，避免装配时弯折导线导致内部线芯断裂，同时导线长度预留了足够的接线余量，适配不同深度的控制柜内部布线需求，不需要额外延长接线。

　　在实际选型应用中，这类10mm指示件的发光亮度经过调校，既能够在室内工业照明环境下清晰辨识发光状态，又不会因为亮度过高产生眩光，影响操作人员长时间观察面板的视觉舒适度。头部灯罩采用磨砂漫透射材质，发光时光线均匀柔和，不会出现局部亮斑，从面板正面120度视角范围内都可以清晰识别信号状态，适配操作人员站立、坐姿等不同观察角度的需求。外壳的绝缘等级满足低压电控设备的安全要求，能够耐受工业现场常见的油污、粉尘环境，表面不会因为长期接触油污出现材质老化、透明度下降的问题。

　　建模过程中需要重点还原卡装弹片的弹性结构细节，以及头部灯罩与主体外壳的配合间隙，保证模型导入装配体后能够真实模拟实际安装的干涉检查：在面板布局设计时，可以直接调用该模型进行开孔位置的排布，核对相邻指示件之间的中心距，避免安装时出现相邻部件干涉，同时预留足够的手指操作空间，方便后期维护时的拆卸更换。尾部导线的建模采用柔性线缆的简化表现形式，既能够体现布线的走向，又不会占用过多的模型资源，保证整个控制柜装配体的运行流畅度。不同颜色的指示件模型采用统一的安装尺寸，仅头部灯罩颜色做区分，在面板排布时可以直接替换配置，不需要重新调整开孔位置，大幅提升面板设计的效率。

　　这类小型指示件虽然结构简单，但是在设备的人机交互设计中承担着不可替代的作用，建模时对安装尺寸、配合结构的精准还原，能够直接减少后期样机试制时的装配问题，避免因为开孔尺寸错误、安装干涉导致的面板返工，是电控设备三维布局设计中不可或缺的标准件模型资源。
