环形绕线功率电感器三维结构设计

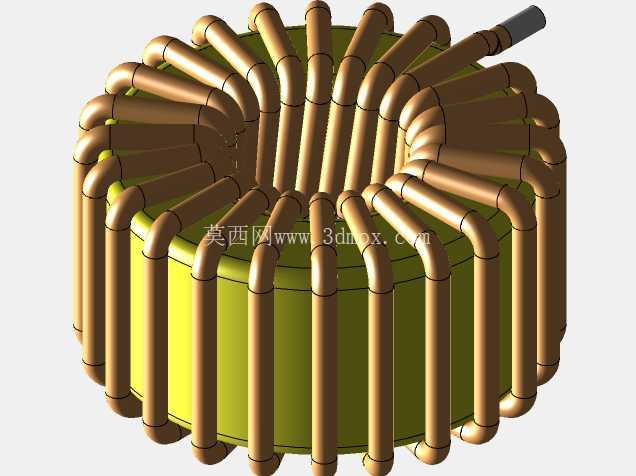

　　在开关电源、功率因数校正电路、EMI滤波模块的硬件开发环节，环形功率电感是核心的被动储能元件，这类元件的三维建模精度直接影响PCB布局的干涉校验、散热空间预留以及整机EMC性能的前期仿真准确度。本次建模的环形电感采用常规铁氧体磁环作为基体，绕组采用单股粗漆包线沿磁环圆周均匀密绕，绕组出线端做了平直引出处理，方便后续与PCB焊盘或者接线端子进行焊接装配。从实际工程应用角度看，这类环形电感普遍用在中小功率AC-DC电源的PFC升压回路、DC-DC变换器的储能滤波环节，以及工控设备、消费类电子的电源输入端口抑制共模差模干扰，相比棒状电感或者工字形电感，环形磁路闭合的结构能大幅降低漏磁，减少对周边敏感电路的电磁辐射干扰，在高密度布局的电源板上优势十分明显。

　　建模过程中首先确定磁环的核心尺寸边界，磁环外径28mm、内径14mm、高度12mm，这个尺寸属于中小功率段常用的磁环规格，适配100W-500W功率等级的电源电路，绕组线径选用1.6mm的漆包铜线，这个线径可以承载5A-8A的持续工作电流，满足常规PFC回路的载流需求，绕制时绕组均匀排布在磁环整个圆周，每一圈绕组的弯折弧度都做了贴合磁环外壁的处理，避免绕组与磁环之间出现过大间隙导致装配时绕组松动，同时绕组之间保持均匀间距，防止相邻绕组绝缘层磨损造成匝间短路。

　　建模时特意还原了绕组端部的引出结构，出线端沿磁环切线方向平直延伸，长度预留了常规焊接所需的余量，端部做了剥漆段的示意，方便结构设计人员在做PCB布局时准确预留焊盘位置，避免出线端与周边电容、散热片、功率器件等元件出现装配干涉。从安装边界来看，这类环形电感通常采用卧式安装，底部通过环氧胶粘接在PCB表面，或者通过磁环中心的固定孔加装绝缘螺丝进行固定，建模时保留了磁环中心14mm内径的完整通孔空间，方便设计人员匹配不同的固定结构，整个电感的最大外轮廓由绕组最外侧决定，外径方向最大尺寸不超过34mm，高度方向不超过16mm，在做整机结构布局时可以按照这个外轮廓预留安装空间，不需要额外预留过大的避让距离。在实际选型匹配中，这类电感的磁芯材质通常根据工作频率选择，功率因数校正场景下常用锰锌铁氧体材质，工作频率覆盖几十kHz到上百kHz，滤波场景下也可选用镍锌材质适配更高的频率段，建模时还原的均匀绕线结构，也能帮助工程人员在做热仿真时准确计算绕组的散热面积，粗线径绕组的直流电阻更低，大电流工作下的铜损更小，配合环形磁芯的低铁损特性，能让电感在额定工况下保持较低的温升，提升电源整机的工作可靠性。

　　很多初级结构工程师在绘制这类电感模型时，容易忽略绕组的弯折弧度和排布间隙，要么把绕组做成完全贴合磁环的直角弯折，不符合实际绕线的工艺特性，要么绕组排布疏密不均，导致模型外轮廓和实际样品偏差过大，最终做出来的PCB布局出现装配卡滞的问题，本次建模严格按照实际绕线工艺还原每一圈绕组的形态，每一段弯曲线都匹配漆包线实际弯折的最小曲率半径，避免出现工艺上无法实现的过小弯折角度，同时绕组整体排布均匀，和实际量产的绕线电感形态保持一致，不管是用来做结构装配校验，还是用来做产品宣传的渲染配图，都能满足精度要求。在电源产品的开发流程中，这类被动元件的准确建模能大幅减少打样阶段的装配问题，很多项目在打样时才发现电感高度和外壳干涉、或者出线端和旁边的电解电容距离过近导致安规距离不足，提前使用精准的三维模型进行布局校验，就能在设计阶段规避这类问题，缩短开发周期，减少打样修改的成本。
