透明剖视结构弹簧复位式气缸三维设计

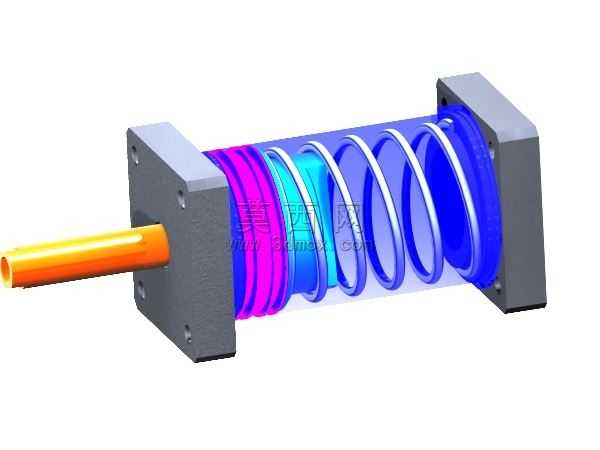

本款气缸三维模型采用参数化建模思路完成整体搭建，建模过程中优先梳理气动执行元件的核心装配逻辑，将整体结构拆分为前端盖、活塞杆、活塞组件、复位弹簧、缸筒、后端盖六大独立模块逐一构建，各模块间保留真实的装配约束关系，可直观呈现部件间的配合公差与运动行程逻辑。模型采用半透明剖视的渲染方案，将金属缸筒部分设置为高透蓝色玻璃质感材质，既保留了缸体的轮廓边界，又可清晰展示内部堆叠的多层活塞密封圈、导向环以及居中布置的复位弹簧结构；两端端盖采用哑光灰铸铁材质，还原金属铸件的细微颗粒质感，表面的安装孔位、定位销孔均按照真实安装尺寸做了倒角与沉头处理，细节还原度高。活塞杆部分采用亮面镀铬金属材质，渲染时添加了暖橙色的环境反光效果，突出活塞杆表面的高光质感与圆柱度特征，与深色端盖形成鲜明视觉对比。内部的复位弹簧采用螺旋扫描特征完成建模，严格匹配弹簧的节距、线径、中径参数，自然贴合在活塞与后端盖之间，还原弹簧复位式气缸的回位结构原理；活塞上的多层密封件分别采用紫、青等差异化色彩的橡胶材质区分，可清晰识别动密封、静密封的布置位置，直观展示气缸的气压密封逻辑。建模过程中对所有运动部件做了干涉检查，确保活塞杆伸出、回位行程内无部件碰撞，各密封件与缸壁、活塞杆的配合间隙符合气动元件的设计规范，整体模型既可以作为气动系统设计的选型参考，也可用于机械原理教学的结构演示素材，通过剖视可视化的呈现方式，降低了气缸内部结构的理解门槛。
