碟形核动力飞行器概念结构设计方案

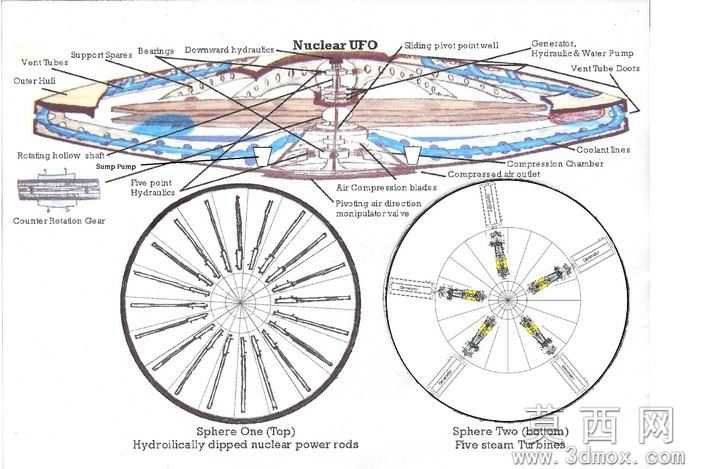

本作品为概念性碟形核动力飞行器的三维结构设计模型，整体采用扁平碟形的气动外形布局，建模阶段围绕核动力航空飞行器的假想运行逻辑完成全系统结构搭建。模型主体分为上下两层核心球体舱段结构，上层球体舱段集成了核动力堆芯的液压控制棒组，建模时还原了多组呈放射状均匀排布的液压驱动核动力棒结构，每根棒体的铰接支点、液压驱动管路都做了精细化的几何建模，保证结构传动逻辑的可视化呈现；下层球体舱段布置了五组蒸汽涡轮动力单元，对应压缩空气输出通道、空气压缩叶片组的结构做了分层建模，清晰展现从堆芯换热产生高压蒸汽、驱动涡轮带动压气机做功、最终形成推力输出的完整动力传递路径。模型同时还原了飞行器外围的功能结构：包括沿碟形外缘布置的冷却剂流道、发电机与水泵集成模块、滑动枢轴壁结构、排气门组件，以及中心位置的旋转空心轴、五点液压支撑结构、下部的对转减速齿轮组结构，所有管路、传动部件、功能舱室都按照剖视视角做了分区域建模，不同功能模块采用差异化的材质区分：核反应堆区域采用耐辐射合金材质表现，冷却管路采用高亮蓝色半透明材质模拟冷却剂填充状态，传动齿轮与支撑结构采用哑光金属材质，外壳蒙皮采用轻量化航空复合材质渲染。设计思路围绕假想的核动力垂直起降飞行器展开，摒弃传统固定翼或旋翼飞行器的布局逻辑，采用中心对称的碟形结构实现全向推力矢量控制，对转齿轮组驱动上下压气机反向旋转抵消扭矩，核动力热源通过闭式循环冷却回路同时完成堆芯温控与工质加热，最大化动力输出效率，整体模型通过剖视结构完整呈现了概念核动力碟形飞行器从动力产生到推力输出的全部机械结构逻辑，可用于航空概念设计展示、新型飞行器原理科普等场景。
