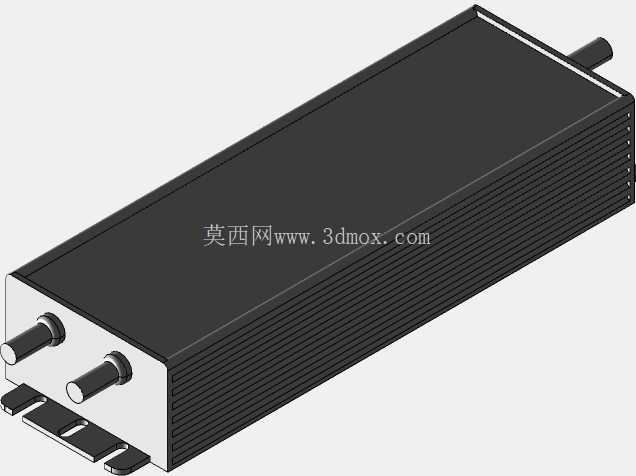

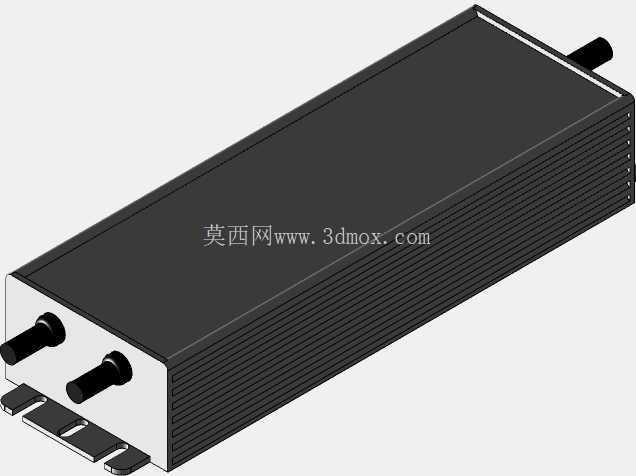

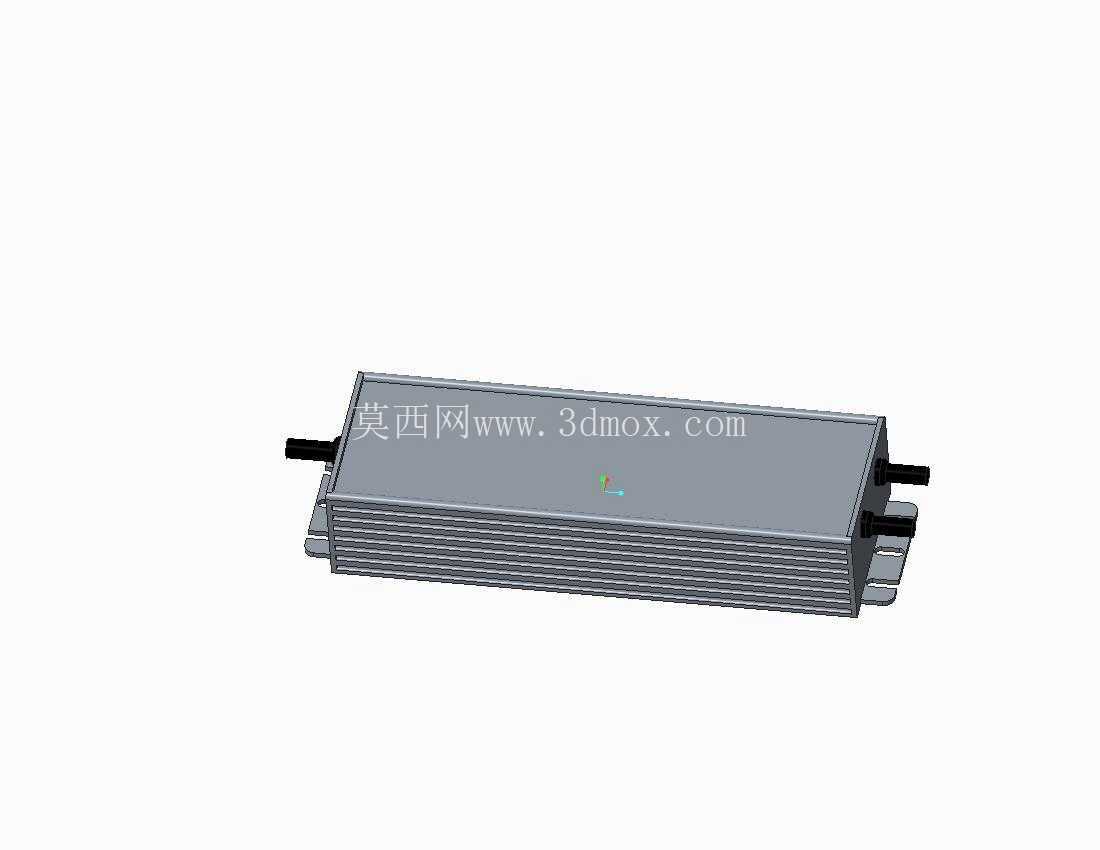

明纬HLG-100H开关电源三维结构模型

　　做户外亮化、工业设备供电方案选型的时候，HLG系列的开关电源是绕不开的选型项，这次还原的HLG-100H结构模型，完全按照实物的装配逻辑做了全细节复刻，不管是做设备整机电柜布局、户外灯具安装结构校核，还是做供电系统的干涉检查，都能直接调用。从实际工程应用来看，这款电源最核心的使用场景集中在户外LED照明驱动、工业自动化设备直流供电、户外监控系统供电、景观亮化工程配电这几个方向，因为本身带IP67级的防护结构设计，所以可以直接在露天、高湿、有少量粉尘的工况下安装使用，不需要额外做独立的密封防护箱，能大幅减少现场安装的配套成本。

　　从结构设计思路来看，整个外壳采用拉伸铝型材一体成型的主体结构，型材表面做了平行的散热齿设计，这些散热齿不是随便做的装饰结构，齿高、齿间距都是按照100W功率下的自然散热需求计算的，不需要额外加装散热风扇，完全靠壳体本身的热交换就能把内部功率器件的温升控制在安全阈值内，避免了风扇带来的积尘、寿命短、噪音大的问题，适合长期无人值守的工况使用。壳体两端的端盖采用密封结构，出线位置做了防水格兰头的安装位，输入端和输出端的接线端子都藏在端盖内侧，接线完成之后拧紧紧固件就能达到防护要求，现场施工的时候不需要额外做密封处理。

　　安装边界这块，模型里完整还原了壳体底部的两个安装固定耳，固定耳上的安装孔位尺寸、孔间距都和实物完全一致，做安装板设计的时候可以直接在对应的位置打M4的安装孔，不需要再二次核对尺寸。整个电源的外形是长条形结构，长度方向的尺寸适配常规的电柜安装梁间距，也可以直接固定在灯具的背部安装槽里，不会出现突出干涉的问题。输入端的两个接线柱做了防呆设计，火线零线的标识位置在模型上也做了还原，做布线设计的时候可以直接按照标识位置走线路径，避免接错线的问题。输出端的出线位置预留了足够的线缆弯曲半径空间，就算用粗线径的输出线缆，也不会出现折弯半径不够导致线缆外皮破损的问题。

　　从功能特性的结构匹配来看，内部的PCB板安装位置、功率器件的排布都按照实物的布局做了还原，壳体内部的灌胶空间也留足了，对应实物里的导热灌封层，这个灌封层一方面能把功率器件的热量快速传导到铝壳体上提升散热效率，另一方面也能起到防水、防震的作用，就算在有振动的设备上安装，也不会出现元器件引脚脱焊的问题。壳体侧面的散热齿方向是沿着长度方向排布的，安装的时候顺着空气对流的方向布置，能进一步提升散热效率，降低长期工作的温升，延长电源的使用寿命。

　　做结构设计的时候，很多工程师容易忽略电源的安装空间预留问题，比如接线的时候需要留出扳手操作空间、线缆弯曲空间，还有后期维护的时候拆卸端盖的操作空间，这个模型把所有的外部结构细节都做了还原，包括端盖的固定螺丝位置、格兰头的外凸尺寸，在做整体装配的时候可以直接做干涉检查，避免出现安装的时候才发现空间不够、工具伸不进去没法接线的问题。另外这款电源的重量分布也在模型里做了对应，重心位置在壳体的中心偏输出端一点，做吊装或者壁挂安装的时候，可以根据重心位置设计固定点的承重，避免长期使用之后固定件变形。

　　在实际的项目应用里，这款电源因为宽电压输入的特性，对现场供电波动的适应性很强，对应的结构上也做了足够的安规距离设计，输入端和输出端之间的隔离距离、高压部分和壳体之间的爬电距离都符合安规要求，模型里对应的绝缘结构位置也做了还原，做安规校核的时候可以直接测量对应的距离参数，不用再翻规格书核对。另外壳体的边角做了倒角处理，没有尖锐的毛刺结构，安装的时候不会划伤施工人员的手，也不会刮破线缆的外皮，这些细节结构在模型里都有完整的体现，不管是做教学演示、方案汇报还是实际的工程设计，都能直接使用。
