可拆卸式合页销轴连接结构三维建模

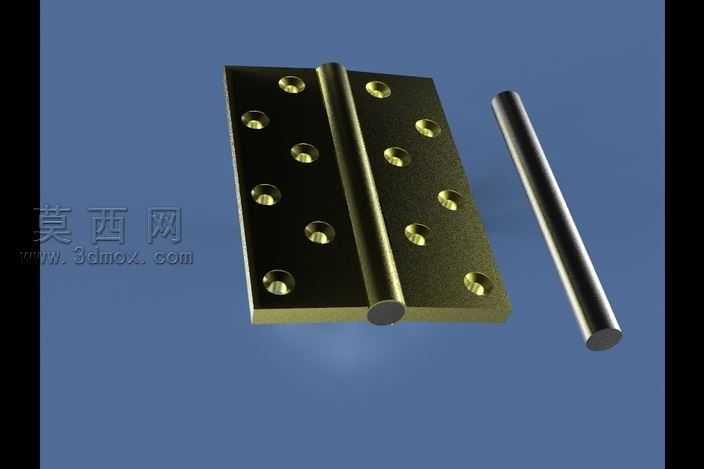

本作品为可拆卸式合页销轴连接结构的三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的装配建模思路，先分别完成合页页片、连接销轴两个独立零件的参数化建模，再通过同轴心、重合等标准配合关系完成整体装配，确保各部件的装配间隙符合实际五金件的生产公差要求。零件建模阶段，针对合页页片部分，先绘制页片的矩形轮廓草图，通过拉伸特征生成页片基础基体，再对页片一侧的卷边筒结构采用扫描特征完成造型，保证卷边的同轴度精度；页片表面的安装沉孔采用线性阵列特征完成排布，所有孔位的间距、沉孔深度均参照民用五金合页的通用尺寸参数设定，确保模型具备实际生产参考价值。针对连接销轴零件，采用旋转凸台特征完成主体圆柱造型，销轴的直径与合页卷边的内径采用间隙配合参数设置，保证销轴可顺利穿入卷边完成装配，同时避免配合过松导致的连接晃动问题。材质与渲染阶段，为合页页片赋予黄铜金属材质，调整材质的粗糙度、金属度参数，还原黄铜五金件的哑光金属质感，同时为销轴赋予不锈钢金属材质，通过调整反射参数区分两种金属部件的视觉差异；渲染场景采用纯色蓝色背景，搭配柔和的三点布光方案，主光源从模型斜上方投射，突出合页表面沉孔、卷边结构的立体感，辅助光源补充暗部细节，避免金属部件暗部死黑，环境光调整至合适强度，保证整体渲染效果清晰展现部件的结构细节。结构设计上，该合页采用双页片搭配独立销轴的结构，两个页片分别带有对应配合的卷边结构，对齐后穿入销轴即可实现转动连接，销轴可直接抽出完成合页的拆卸，无需额外紧固件，安装与拆卸流程便捷；页片表面的多组沉孔设计可保证合页安装到门窗、柜体后螺丝头部不突出页片表面，避免开合过程中出现剐蹭问题，卷边与销轴的接触长度经过合理设计，既保证转动过程的结构稳定性，又避免过长的配合段导致转动阻力过大。建模过程中对所有尖锐边均添加了合适大小的圆角特征，还原实际五金零件的倒角工艺，避免模型出现不符合生产实际的尖锐棱角，同时对装配体进行了干涉检查，确认销轴与卷边、页片之间不存在不合理的干涉问题，转动自由度符合合页的实际运动逻辑，整体模型结构完整，参数设置合理，可用于五金配件的结构演示、产品设计参考等场景。
