圆心定位找正测量工具三维设计

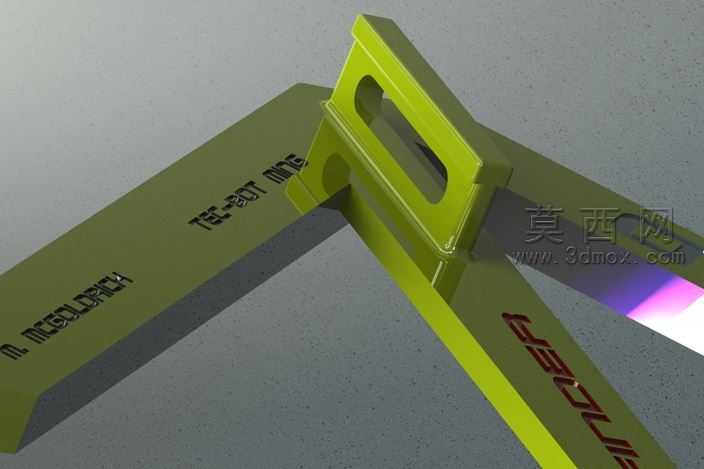

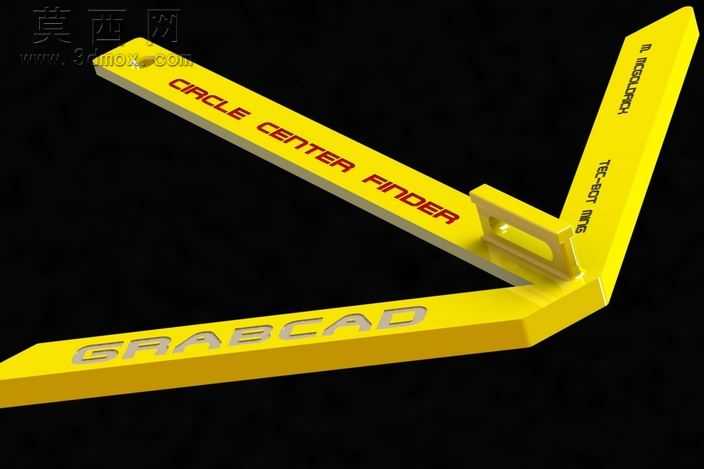

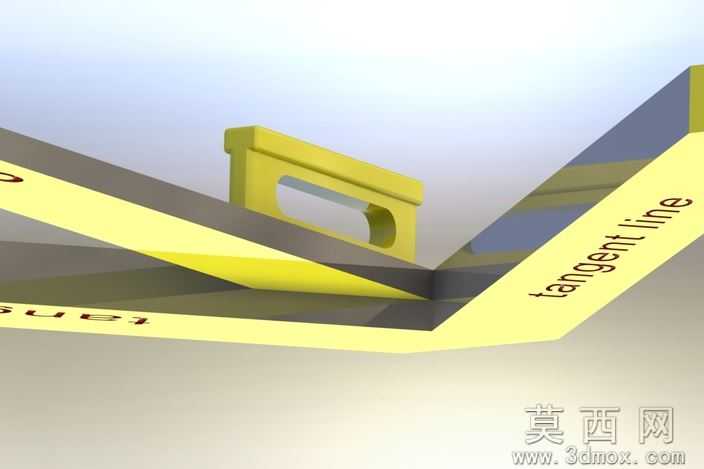

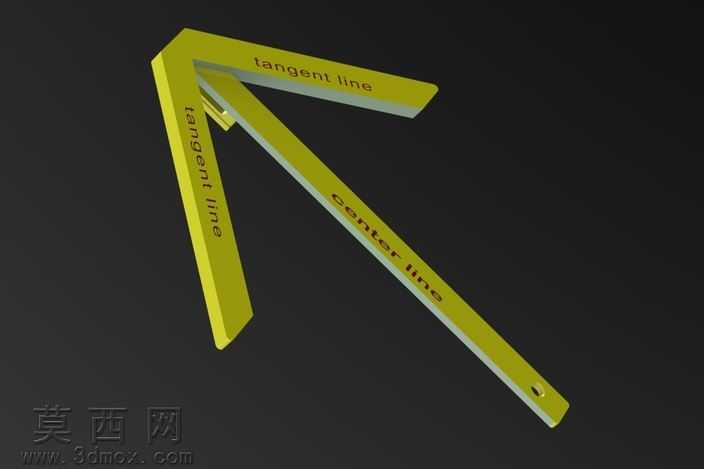

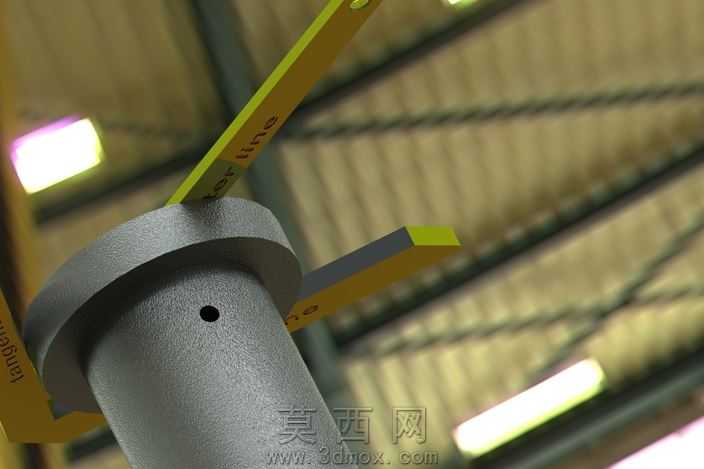

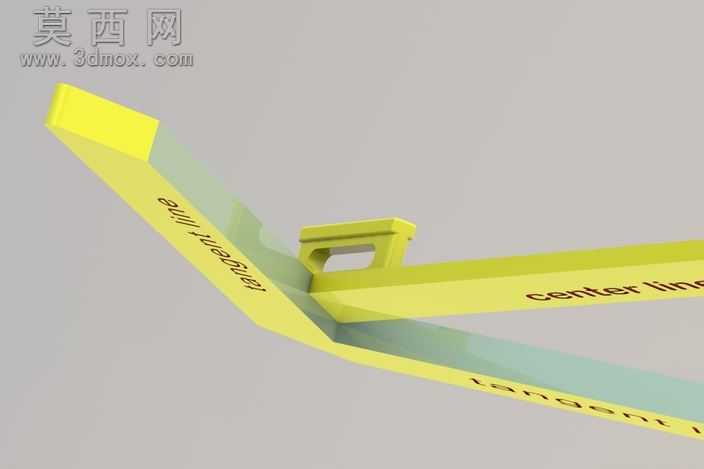

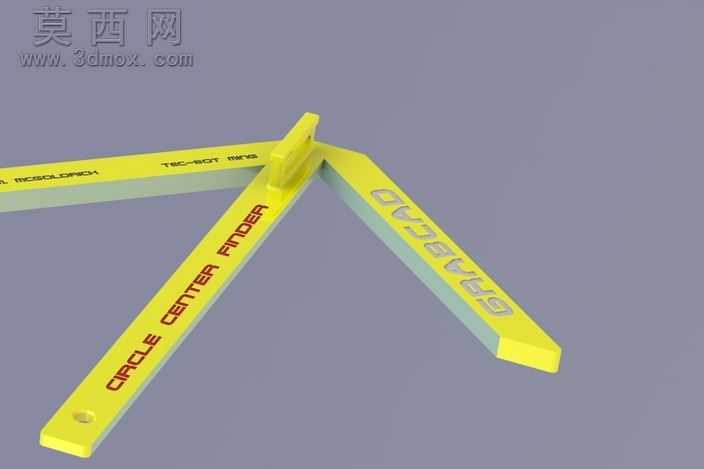

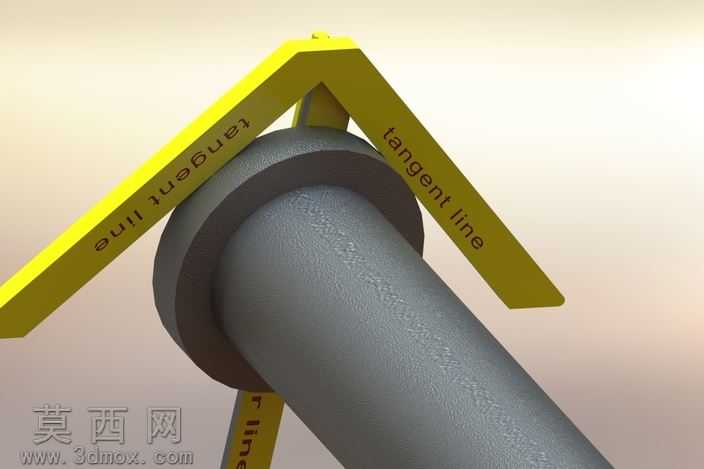

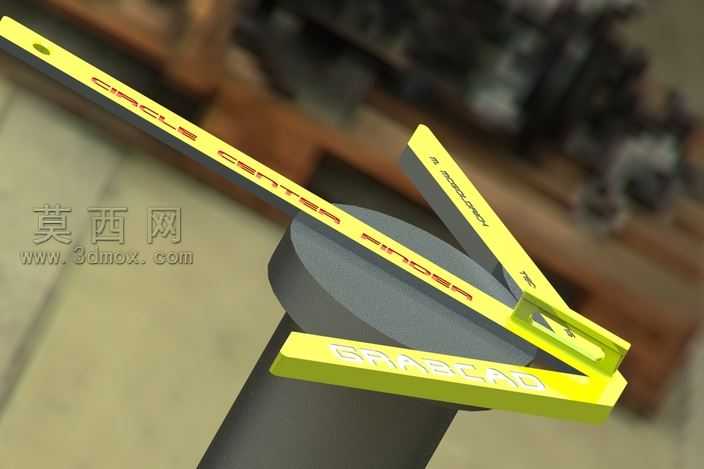

本作品为圆心查找定位工具的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于工具的使用逻辑确定整体L型主体结构，将两条测量臂的夹角严格设定为90度，保证定位过程的几何精度基准。建模过程中对主体臂的截面尺寸做了优化，在保证结构刚性的前提下做了等距减重槽设计，既降低工具整体重量提升手持操作的便携性，也通过槽体结构强化臂身的抗弯折性能，避免长期使用出现形变影响测量精度。在拐角定位块的结构设计上，采用了带定位凸台的卡扣式连接结构，保证两条测量臂的垂直度公差控制在0.02mm以内，同时凸台结构可以在测量时快速抵靠工件边缘，无需反复调整对齐位置。渲染阶段采用亮黄色工程塑料材质作为主体外观材质，搭配哑光金属质感的标识印刷区域，既还原了实物工具的工业外观质感，也通过高饱和度的黄色提升工具在车间环境下的辨识度，避免工具遗失。模型表面的文字标识采用浮雕贴图方式处理，将产品功能标识、品牌标识分别布置在测量臂的外侧平面，既不影响测量面的平面度，也清晰标注了工具的功能属性。设计思路围绕车间现场快速找正圆形工件圆心的实际需求展开，区别于传统划线盘、高度尺找圆心的繁琐操作，该工具仅需将拐角定位块抵靠在圆形工件的外缘，沿臂身划出第一条参考线，再将工具旋转90度重复操作划出第二条参考线，两条线的交点即为工件圆心，整个操作过程无需复杂计算，单次找正耗时不超过10秒，大幅提升钳工划线、工件装夹找正的作业效率。建模过程中对测量臂的边缘做了R2圆角处理，避免尖锐边角划伤操作人员，同时在臂身末端做了加厚处理，降低工具意外掉落时的断裂风险。整体模型的装配关系完全还原实物的装配逻辑，所有配合面均做了公差适配设计，既保证结构连接的稳固性，也预留了量产时的注塑成型拔模斜度，具备直接对接生产的可行性。
