砂水混合式工业零件清洗设备结构设计

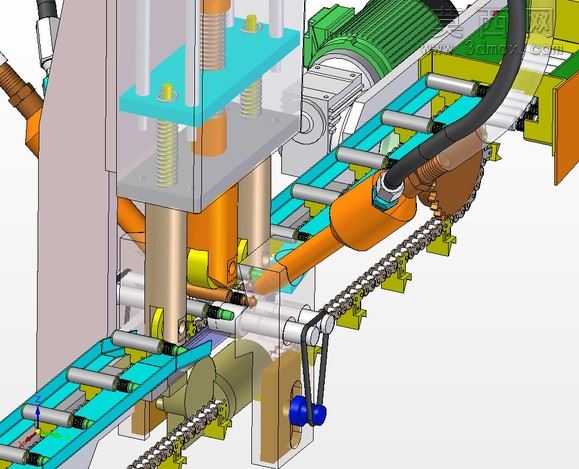

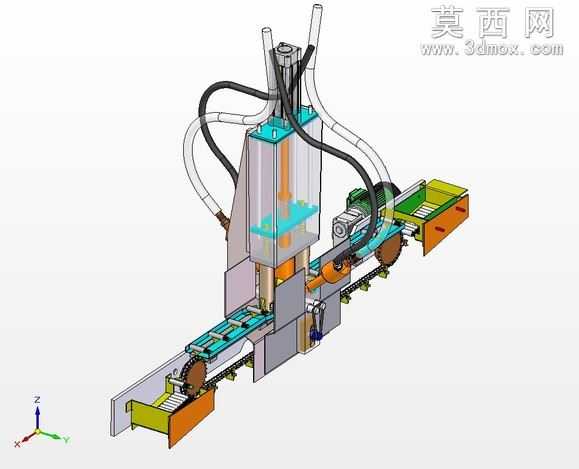

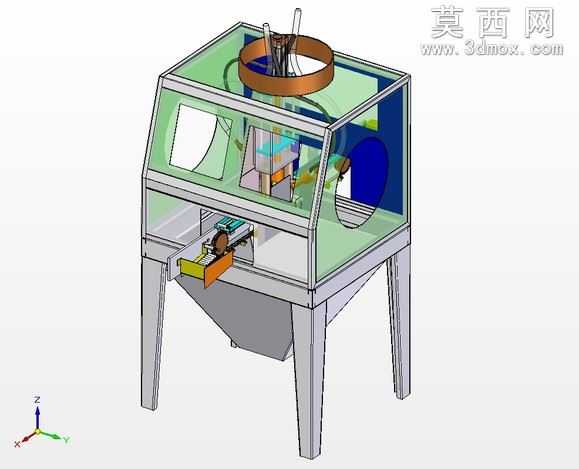

本作品为砂水混合清洗设备的三维结构设计，采用SolidEdge完成全参数化建模，整体结构按照实际工业湿式喷砂清洗设备的功能逻辑进行布局设计，建模过程中对每一处结构的装配公差、运动干涉都做了完整校验，确保各部件装配关系符合实际生产制造的工艺要求。设备整体采用立式机架结构，四条支撑腿采用方钢型材的建模逻辑，底部设置锥形集料斗结构，用于收集清洗过程中回落的砂水混合介质，方便介质循环回收利用，减少耗材浪费。设备上部为封闭清洗舱体，舱体正面设置透明防护观察窗，采用半透明钢化玻璃材质渲染，既可以实时观察内部清洗作业状态，又能阻挡砂水飞溅，保障操作安全；舱体侧面设置两个带防护袖套的操作孔，方便操作人员手持工件完成清洗作业，避免介质溅出伤害操作人员。舱体内部上方设置环形介质输送管路，搭配多组喷嘴结构，可将砂水混合介质以合适压力喷射到待清洗工件表面，去除工件表面的锈蚀、氧化皮、油污等杂质；舱体内部还设置有工件输送托台结构，可承载待清洗工件，托台带有滑动导向结构，可灵活调整工件位置，适配不同尺寸规格的零件清洗需求。建模过程中对舱体的密封结构做了细节处理，舱门、操作孔位置都设置了密封胶条的结构建模，防止清洗过程中砂水渗漏；介质管路的连接法兰、阀门结构都按照标准件参数建模，可直接对接工业常用的泵阀、管路配件。渲染阶段对不同部件赋予了对应材质：机架部分赋予金属磨砂钢材材质，舱体壁板赋予冷轧钢板喷塑材质，观察窗赋予高透钢化玻璃材质，管路部分赋予不锈钢金属材质，集料斗赋予耐磨钢板材质，整体渲染效果贴近真实工业设备的外观质感。设计过程中充分考虑了设备的实用性与安全性，整体结构紧凑，操作空间布局合理，既满足小型工业零件的清洗作业需求，又兼顾了介质回收、安全防护、操作便捷等多方面的使用需求，可作为湿式清洗设备结构设计、教学演示、方案展示的参考三维模型。
