气动式马达基座可调安装固定结构

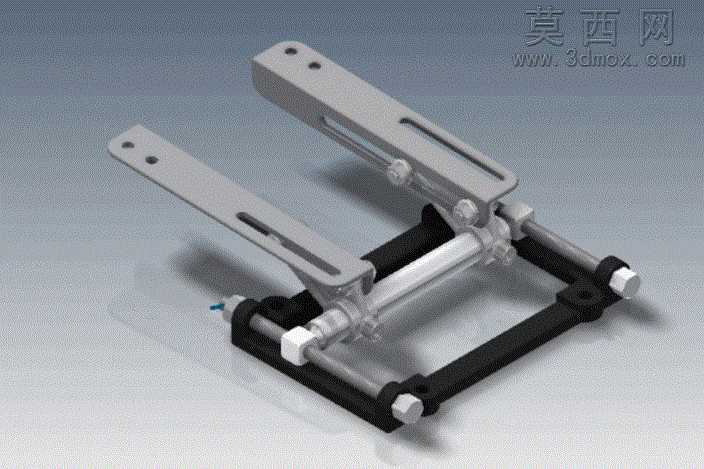

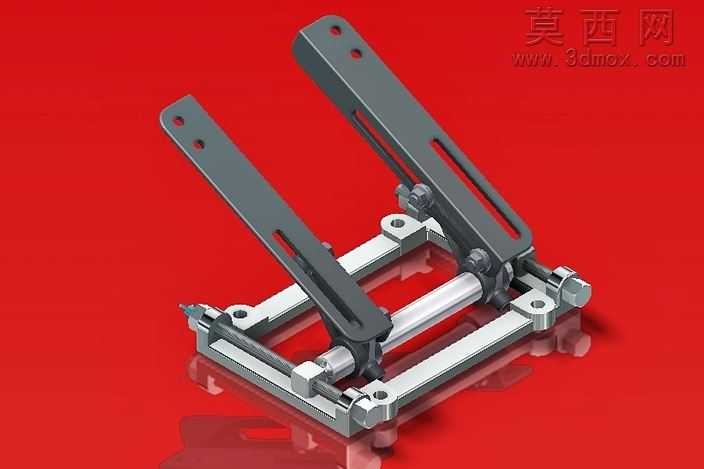

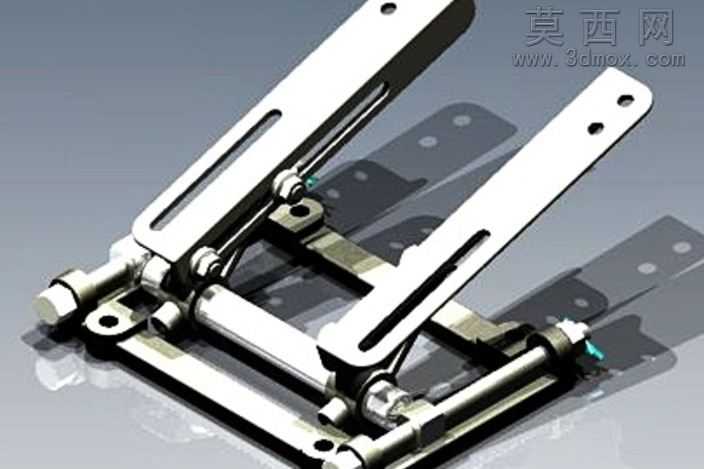

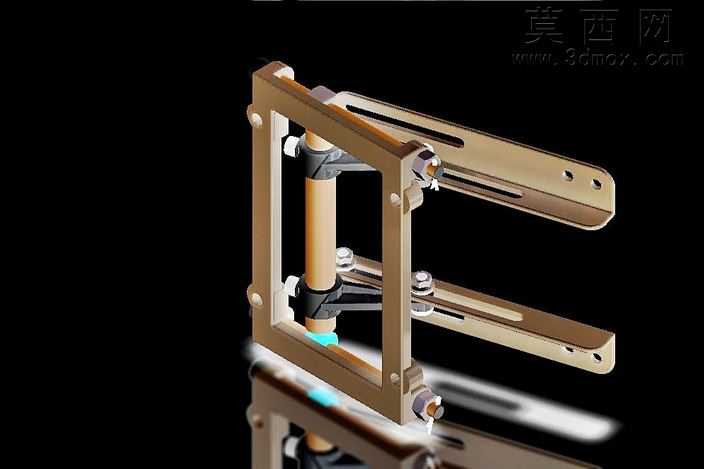

本模型为气动驱动的可调式马达安装基座结构，采用三维参数化建模方式完成全结构设计，建模过程中对各零件的装配公差、运动干涉进行了完整校验，确保各活动部件可顺畅完成调节动作。模型整体采用框架式承载结构，底部为矩形焊接式承载底架，底架上布置两根平行的光滑导向光轴，作为上部安装臂的滑动导向载体，光轴两端采用六角锁紧螺母进行轴向限位，保证导向结构的稳定性。上部设置两个对称布置的长槽型安装臂，安装臂上开设多组安装孔位与长条形调节槽，可适配不同安装尺寸的马达类部件，满足不同规格马达的安装固定需求，安装臂与导向轴之间通过铰接滑动座连接，滑动座内置直线滑动结构，可沿光轴顺畅滑动，同时可绕铰接轴完成小角度摆动，适配安装过程中的角度微调需求。驱动部分采用迷你型笔形气缸作为动力执行元件，气缸两端分别与底架、上部滑动安装臂铰接，通过气缸的伸缩动作带动两个安装臂同步完成开合调节，实现对马达的快速装夹与位置调整，气缸的气路接口预留标准快插接头安装位，可直接适配常规气动管路连接。渲染阶段对不同部件赋予了差异化材质：底部框架采用发黑结构钢材质，呈现哑光深黑金属质感；导向光轴与铰接销轴采用镀铬抛光处理，呈现亮银色金属光泽；安装臂采用阳极氧化铝合金材质，呈现细腻的银灰色磨砂质感；气缸缸筒采用透明PC端盖与铝合金缸体组合材质，还原气动元件的真实外观质感；锁紧螺母采用镀锌钢材质，呈现淡蓝白锌的金属色泽。设计过程中充分考虑了结构的实用性与可调性，长槽孔的设计可实现安装位置的无级调节，铰接结构可补偿安装过程中的角度误差，气动驱动的方式可实现快速装夹，大幅提升马达安装调试的效率，整体结构紧凑，承载稳定，无冗余设计，各零件均可直接拆解用于工程图输出与生产加工，结构中所有螺纹孔、安装孔位均采用标准件尺寸设计，可直接采购对应标准件完成装配，无需额外定制非标紧固件。
