浸入式多级离心泵过滤端结构设计

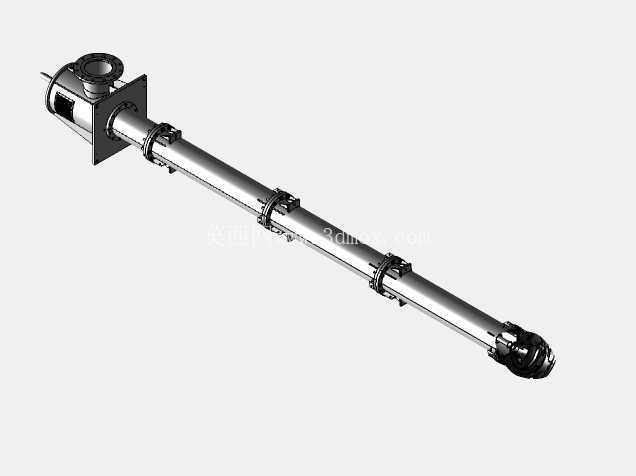

　　做液下输送类设备的结构设计时，进水端的防护与流道匹配永远是绕不开的核心细节，这套多级离心泵的进水段结构，刚好把现场安装里容易踩的坑都在建模阶段做了规避。先从实际应用场景说，这类带前置滤网的多级泵结构，大多用在开式水槽、循环水箱、浅层积水坑的液体输送工况，比如机加工车间的切削液循环输送、消防稳压系统的地下水池取水、小型景观水体的循环供水，还有工业设备冷却系统的外置补水单元，和普通立式管道泵最大的区别是，它的进水端直接浸没在液面以下，不需要额外配置引水装置，启动前只要保证泵腔内存有少量积液就能正常建压，对安装空间的竖向高度要求比长轴液下泵低很多，适合安装在液位波动不算特别大的敞开式储液容器里。

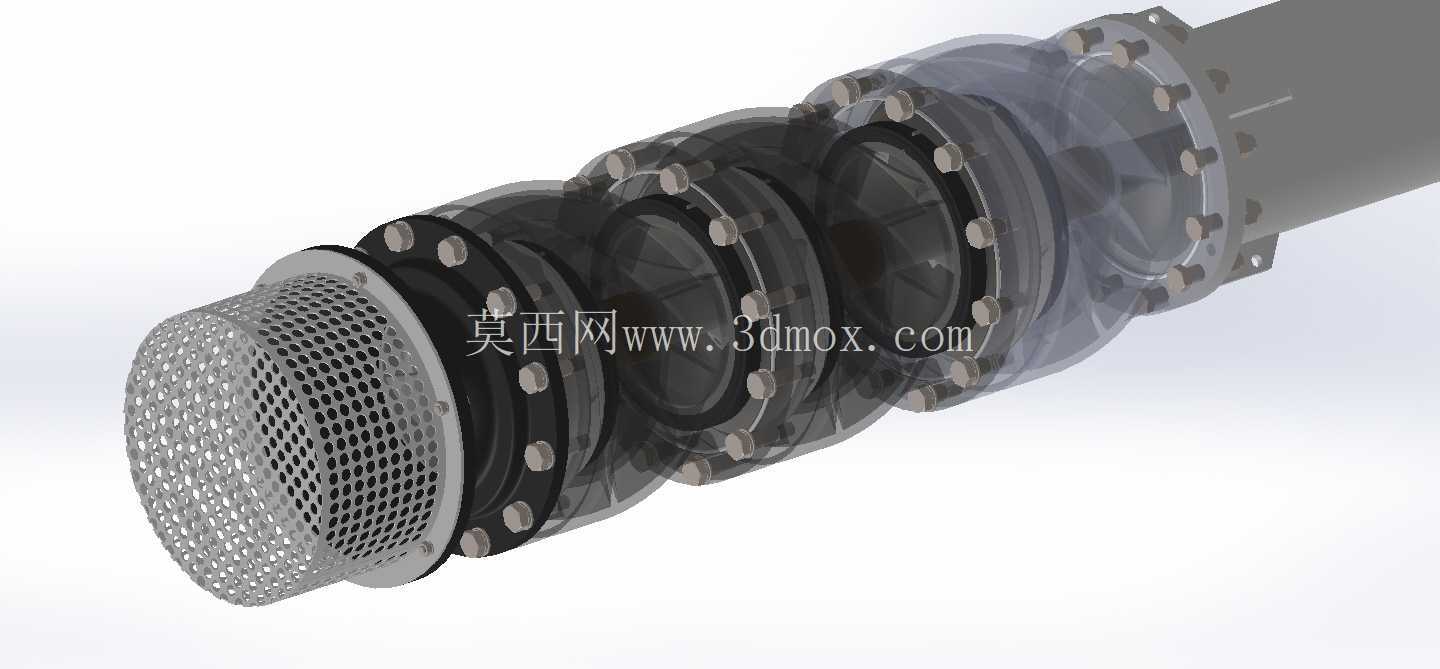

　　从功能特性上拆解，最前端的弧形冲孔滤网是第一级防护，建模时特意把滤网的开孔率控制在65%左右，网孔直径统一取3mm，这个尺寸是经过多轮现场验证的——既可以阻挡液体里混杂的金属切屑、焊渣、纤维类杂物进入泵腔打坏叶轮，又不会因为网孔过密导致进水阻力过大，在滤网和首级叶轮之间预留了12mm的缓冲腔，液体穿过滤网后不会直接冲击叶轮入口，能让流态更平稳，降低叶轮入口的气蚀风险。后面串接的多级叶轮段采用分段式筒式壳体，每一级的导叶和壳体都做了止口定位，同轴度公差控制在0.02mm以内，避免多级装配后出现叶轮擦壳的问题，段与段之间的连接法兰采用周向均布的螺栓锁紧，密封槽内置在法兰端面，不需要额外加密封垫片就能保证级间密封，减少了装配时的零件数量。

　　设计思路上没有追求过于紧凑的轴向尺寸，反而在每级叶轮的出口和下一级导叶入口之间留了2mm的流道过渡段，很多新手做多级泵建模时会把这个距离压到1mm以内，看似缩小了整体长度，实际运行时液体从叶轮甩出后没有足够的空间完成动能到压力能的转换，会导致整泵的效率下降8%-12%，还会加剧流道内的紊流振动。另外在滤网端的连接法兰上做了三个均匀分布的吊装孔，方便现场安装时把整泵垂直吊入储液容器，不需要额外制作吊装工装，出口端的连接法兰采用标准的凸面法兰结构，可以直接和现场的输送管道对接，不需要做变径转接。

　　再说到安装边界的尺寸控制，整泵的最大外径是滤网处的168mm，只要储液容器的安装开孔直径大于180mm就能顺利放入，不需要在现场扩孔；进水滤网的底端到首级叶轮中心线的距离是75mm，安装时只要保证滤网底端距离容器底部大于100mm，就不会把沉积在容器底部的大颗粒沉积物吸进泵内，同时这个距离也不会因为离底部太远导致最低吸液液位过高，能有效提高储液容器的容积利用率。泵体的出口法兰中心线到滤网底端的总长度控制在680mm，适配深度在800-1200mm的常规储液水箱，不需要额外加长泵轴。

　　很多人做这类泵体建模时容易忽略滤网的可拆性，这套结构里滤网和前端泵盖采用螺纹连接加止口定位，日常维护时不需要把整泵从管道上拆下来，只要拧下滤网就能清理网孔上堵塞的杂物，维护效率比法兰连接的结构高很多。另外在每级泵壳的外侧都做了对称的平面结构，方便装配时用扳手夹紧，不会因为壳体是圆柱形导致装配时打滑，级间连接螺栓的长度统一，不会出现某一级螺栓过长或过短的问题，减少了现场装配的错装概率。流道部分的建模全部采用圆角过渡，没有直角突变结构，避免液体在直角处形成涡流造成压力损失，所有和液体接触的内壁面都做了表面粗糙度的约束，减少液体流动时的沿程阻力。
