NKK M-2022 L.B钮子式切换开关结构

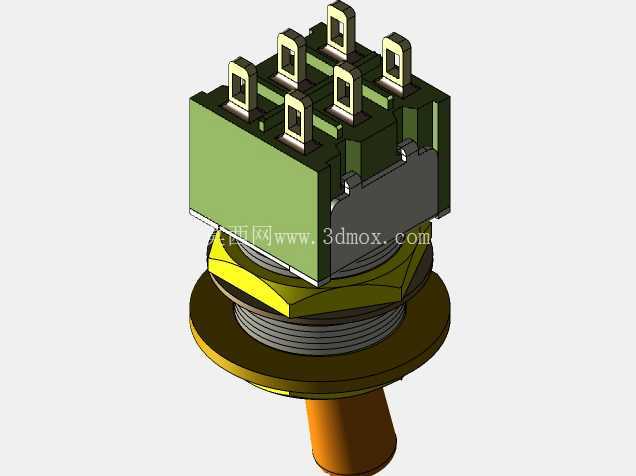

　　在低压电气控制回路、小型电子设备操控面板、测试仪器操作台的设计选型中，这类带立式安装基座的钮子式切换开关是十分常见的手动操控元件，常被用于回路通断切换、信号通路选择、小功率负载的直接启停控制场景，相比轻触按键它的操作反馈更明确，档位保持力稳定，不会因为设备运行中的轻微振动出现误触发，在工业现场的手持操作盒、老旧设备的改造替换、小型实验装置的面板搭建中都有大量应用。从结构设计来看，这款开关采用了方型基座加圆形安装螺纹的组合结构，基座部分为绝缘工程材质，底部预留了直插式焊针引脚，引脚间距符合常规PCB板安装的通用孔距要求，既可以直接焊接在印制电路板上作为板载操控元件，也可以搭配接线端子使用在硬线连接的控制回路中。

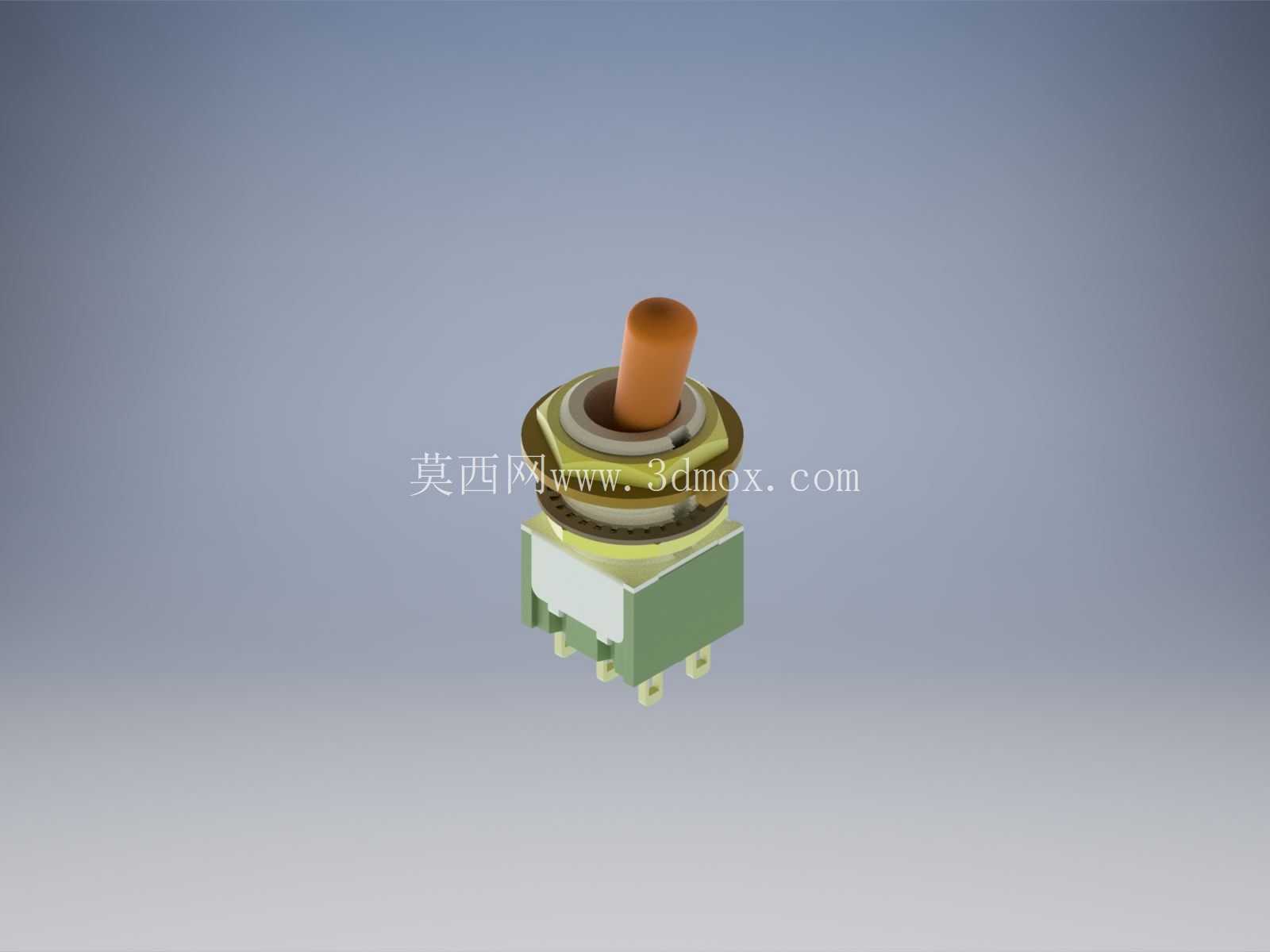

　　上部的操作拨杆为圆柱型绝缘材质，拨杆长度适配常规面板的操作空间，操作时的扳动角度符合人体工程学设计，手指拨动时不会出现滑脱，档位切换时的清脆反馈能让操作人员无需查看指示灯就能确认回路状态是否完成切换。安装边界上，开关上部的螺纹部分搭配配套的锁紧螺母，可以适配厚度1到5毫米的面板安装，安装时只需要在面板上开出对应直径的圆孔，从面板正面插入开关本体，在背面拧上锁紧螺母和防松垫片即可完成固定，不需要额外的安装支架，能大幅节省面板内部的排布空间。基座下方的引脚伸出长度控制在合理范围，焊接在PCB板上时不会因为引脚过长导致背面与其他元件干涉，也不会因为引脚过短造成焊接强度不足。设计这类开关的三维模型时，需要重点还原几个关键配合尺寸：首先是安装螺纹的公称直径与螺距，这直接决定了面板开孔的尺寸是否匹配，一旦尺寸偏差就会出现开关无法装入面板或者安装后松动的问题；其次是拨杆的摆动行程与中心位置，要准确还原不同档位下拨杆的倾斜角度，方便设计面板时预留足够的操作空间，避免拨杆扳动时碰到面板上的其他元件或者标识牌；再者是底部引脚的位置度，每个引脚的中心距、引脚直径、伸出长度都要和实物一致，这样导出的PCB封装图才能直接用于制版，不会出现焊盘对不上无法焊接的问题。

　　从实际使用的工况来看，这类开关的接触部分采用了导电性能稳定的铜质触点，能承受小功率回路下的频繁通断，绝缘基座的耐温范围适配常规电子设备的工作环境，不会因为设备长时间运行产生的热量出现绝缘性能下降的问题。在做设备结构设计时，选用这类开关需要提前核算操控面板的布局，将开关安装在操作人员手指容易触及的位置，同时要避开面板上的发热元件，防止长期高温烘烤加速拨杆绝缘套的老化。另外在三维装配时，要注意开关安装后背面的引脚与设备内部走线、其他板载元件的安全间隙，尤其是高压回路与低压信号回路同时排布的设备中，要保证开关引脚与相邻带电部件的爬电距离符合电气安全规范，避免出现短路风险。

　　这类开关的外形结构紧凑，相比同电流等级的船型开关占用的面板面积更小，适合在排布密集的小型操控面板上使用，拨杆的操作方向可以根据安装需求做调整，不需要改变开关本体的安装方向就能适配不同的操作习惯。在做模型细节还原时，基座上的定位凸台、螺纹部分的退刀槽、拨杆根部的防水胶圈位置都需要准确呈现，这些细节虽然不影响整体外观，但在做虚拟装配验证时，能准确判断安装过程中是否会出现干涉，比如定位凸台如果和面板开孔的缺口不对位，就会导致开关安装后方向偏转，拨杆的操作方向与面板标识不对应，给后续的操作人员带来困扰。
