24升承压隔膜式储水膜罐结构设计

　　在民用净水、小型商用供水以及反渗透水处理系统的配套设计中，这类24升规格的隔膜储水罐是非常常见的配套承压部件，很多刚接触水处理设备结构设计的工程师容易忽略这类部件的安装边界与接口匹配细节，实际选型和建模阶段如果没把安装脚位、接口朝向、承压形变余量考虑到位，后期现场安装很容易出现管路干涉、固定不稳甚至长期运行后接口渗漏的问题。

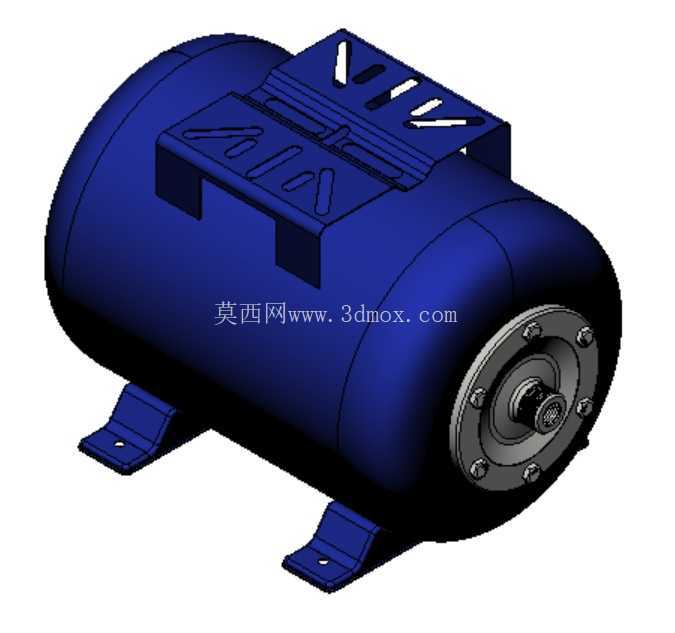

　　从结构设计逻辑来看，这款膜罐采用卧式筒体布局，相比同容积的立式储水罐，卧式安装的重心更低，在壁挂或者机架层板安装时的抗震表现更好，不需要额外做过高的支撑结构，尤其适合紧凑型净水设备的机架内部集成。筒体两端采用旋压封边结构，一端是集成气嘴的封闭端，另一端是带法兰接口的水室端，法兰端通过均布的螺栓把隔膜压合在筒体内部，把整个罐体内部空间分成气室和水室两个独立腔体，气室预充一定压力的惰性气体，当系统水压高于气室预充压力时，进水会挤压隔膜向气室侧扩张，把净化后的水储存在水室当中，当系统端出水阀门打开，气室的压力会推动隔膜回弹，把储存的水稳定输送到出水端，避免反渗透系统因为频繁启停高压泵而缩短使用寿命。

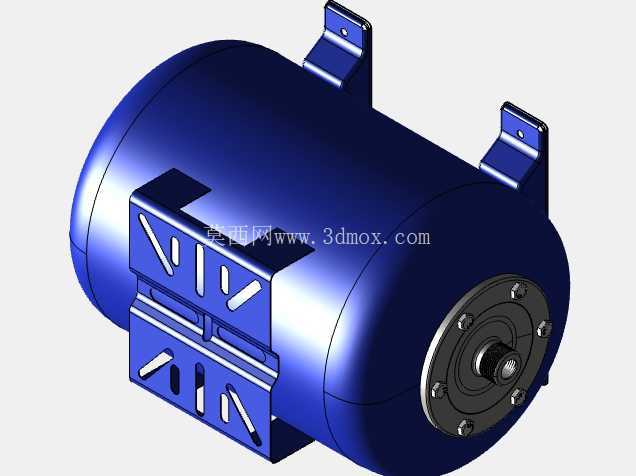

　　建模过程中需要重点关注几个核心尺寸边界：首先是两个安装支脚的孔位间距，支脚采用折弯冲压的钢板结构，每个支脚上开有长圆形安装孔，方便现场安装时调整固定位置，两个支脚的安装面共面度公差需要控制在0.5mm以内，避免安装时罐体出现翘曲应力，长期承压下支脚焊缝出现疲劳开裂。其次是端部法兰的接口尺寸，出水接口采用标准管螺纹，建模时要预留出管路接头的安装空间，尤其是接口周围的扳手操作空间，不能让筒体外壳挡住接头拧紧的操作位置，很多新手建模时只画了接口的螺纹尺寸，没考虑实际安装时的工具操作空间，导致现场装配时接头无法拧紧，出现渗漏问题。顶部的防护盖板是用来遮挡气嘴和泄压结构的，盖板上开有通风槽，既可以避免运行过程中杂物落到气嘴位置造成泄压故障，也能保证气室侧的压力平衡，不会因为盖板密封造成气室周围空气不流通，出现凝露锈蚀的问题。

　　从实际应用场景来看，这类膜罐除了配套家用反渗透净水机，也常常用在小型商用直饮设备、小型恒压供水单元、实验室纯水系统当中，不同场景下对罐体的承压要求有细微区别，这款罐体标注的最大工作压力为6bar，完全满足常规民用和小型商用供水系统的压力要求，建模时筒体的壁厚按照承压6bar的要求做了等强度设计，筒体中部的壁厚略厚于两端封边位置，因为卧式罐体在充水承压时，筒体中部的环向应力是最大的，等强度设计可以在保证承压安全的前提下尽可能控制罐体自重，降低材料成本。

　　隔膜的固定结构是整个罐体设计的核心，法兰压合位置做了一圈环形的密封筋，装配时隔膜边缘的密封胶圈刚好卡在密封筋位置，通过螺栓的预紧力把隔膜牢牢压合在法兰和筒体之间，不会因为长期反复充压泄压出现隔膜移位或者渗漏的问题。建模时需要注意隔膜在最大充水位置的形变边界，不能让隔膜在最大扩张量时贴到筒体另一端的气嘴位置，避免长期摩擦造成隔膜破损，所以筒体内部的有效长度是按照隔膜最大扩张量加10mm的安全余量设计的，给隔膜的形变留足安全空间，延长罐体的整体使用寿命。

　　安装层面，卧式结构的另一个优势是可以直接固定在设备机架的底层，不需要额外做立式支撑框架，设备整体的重心可以做得更低，运输和移动过程中不容易出现倾翻的问题，支脚的折弯角度经过反复校核，保证罐体固定后筒体轴线保持水平，不会因为安装倾斜导致罐体内部的隔膜出现偏磨，长期运行后出现单侧破损漏水的问题。端部法兰的螺栓采用均布布局，一共6颗固定螺栓，拧紧时需要按照对角顺序逐步拧紧，保证法兰面的压力均匀，不会出现局部压合不紧导致的渗漏，建模时螺栓孔的位置度公差需要严格控制，避免装配时螺栓无法顺利穿入，或者法兰压合面出现间隙。

　　很多工程师在做设备整体布局时，容易把膜罐的维护空间忽略，实际上这类膜罐使用1-2年后需要检查气室的预充压力，顶部的气嘴位置需要预留出气压表和充气工具的操作空间，所以顶部盖板上方不能布置其他管路或者结构件，至少要留出50mm的操作空间，方便后期维护时不用拆卸整个罐体就能完成气压检测和补充。另外罐体表面的喷涂处理采用环氧树脂粉末喷涂，建模时不需要额外做表面纹理的细节，但是要考虑喷涂后的漆膜厚度对安装尺寸的影响，尤其是支脚安装孔的位置，漆膜厚度一般在0.1-0.2mm之间，不会影响螺栓的穿入，但是法兰密封面位置不能有喷涂残留，所以建模时密封面位置要标注明确的表面处理要求，保证密封面的平面度和粗糙度满足密封要求。
