两级反向斜齿轮传动齿轮箱结构设计

　　在工业传动系统的选型与结构设计工作中，这类两级反向斜齿轮结构的齿轮箱，是中大功率减速传动场景里非常常见的核心传动部件，很多需要匹配原动机高转速、低扭矩输出特性，转换为作业端低转速、大扭矩输入需求的工况，都会用到同结构的传动单元。从实际应用场景来看，这类齿轮箱常配套在输送设备、中小型工程机械的动力传输段、工业生产线的动力驱动单元，以及部分需要稳定减速比的专用设备上，核心作用是完成转速匹配与扭矩放大，同时保证传动过程的平稳性，降低斜齿轮啮合过程中的轴向力对箱体与轴承的额外负载。

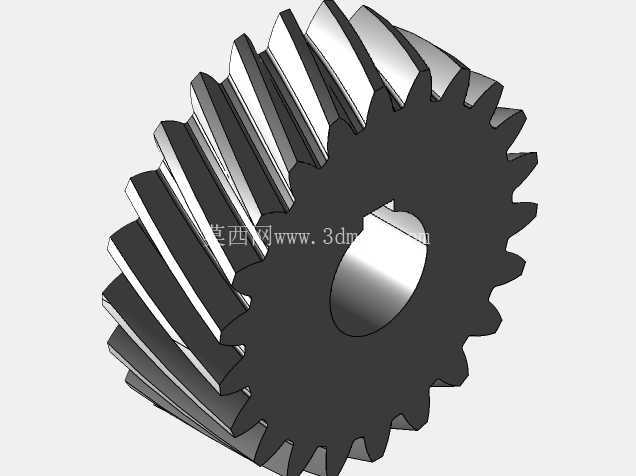

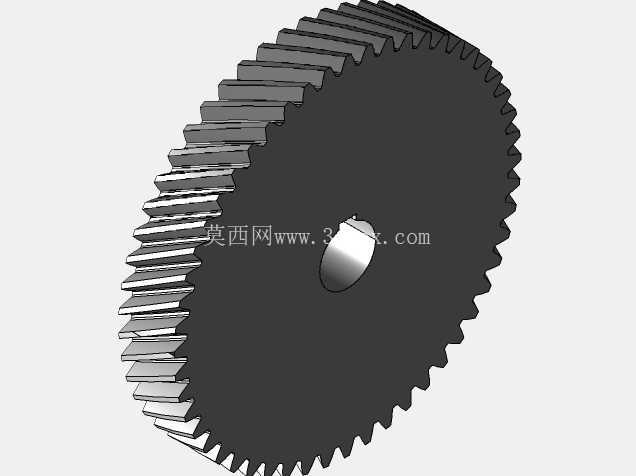

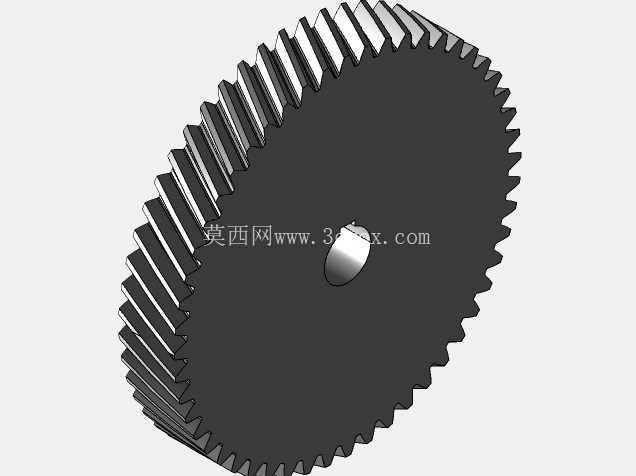

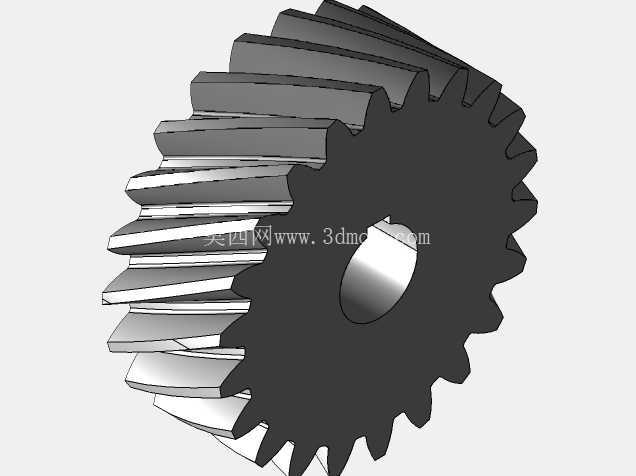

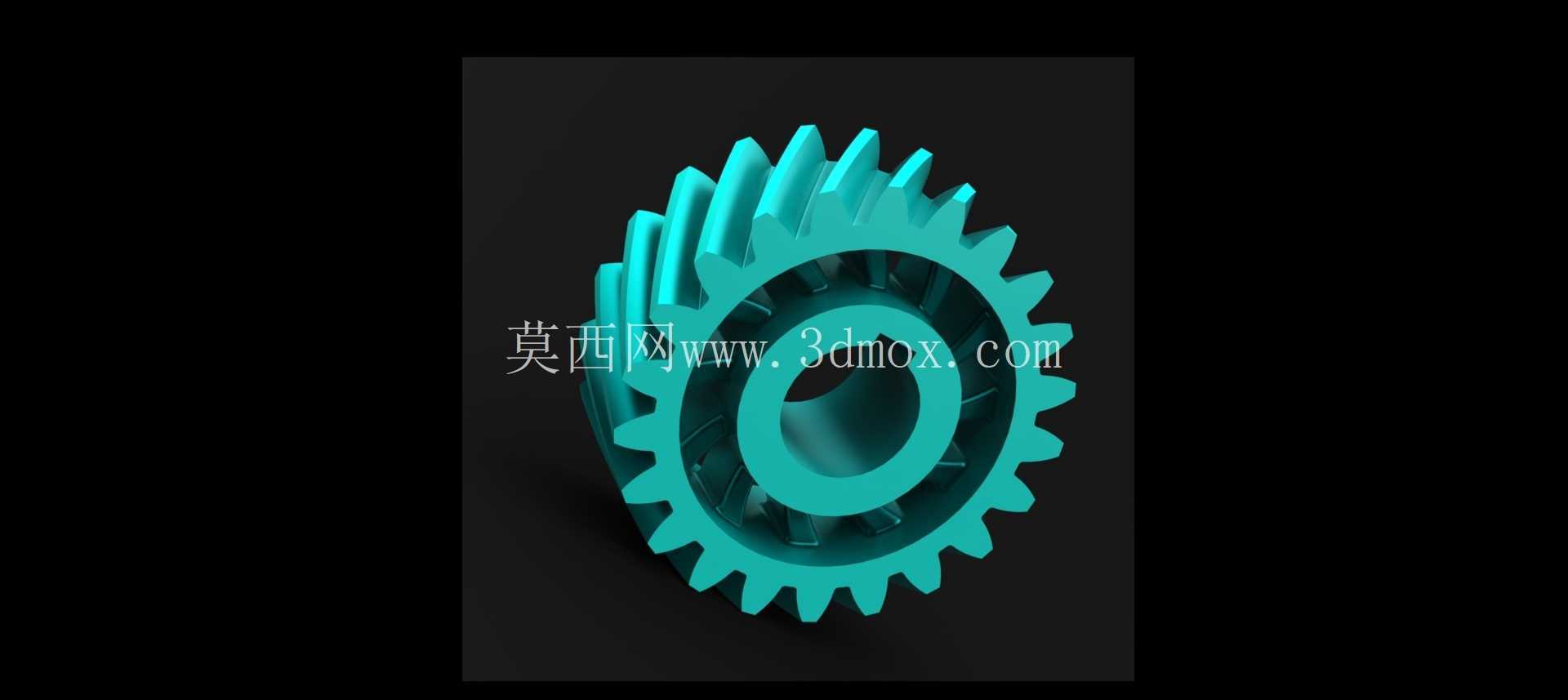

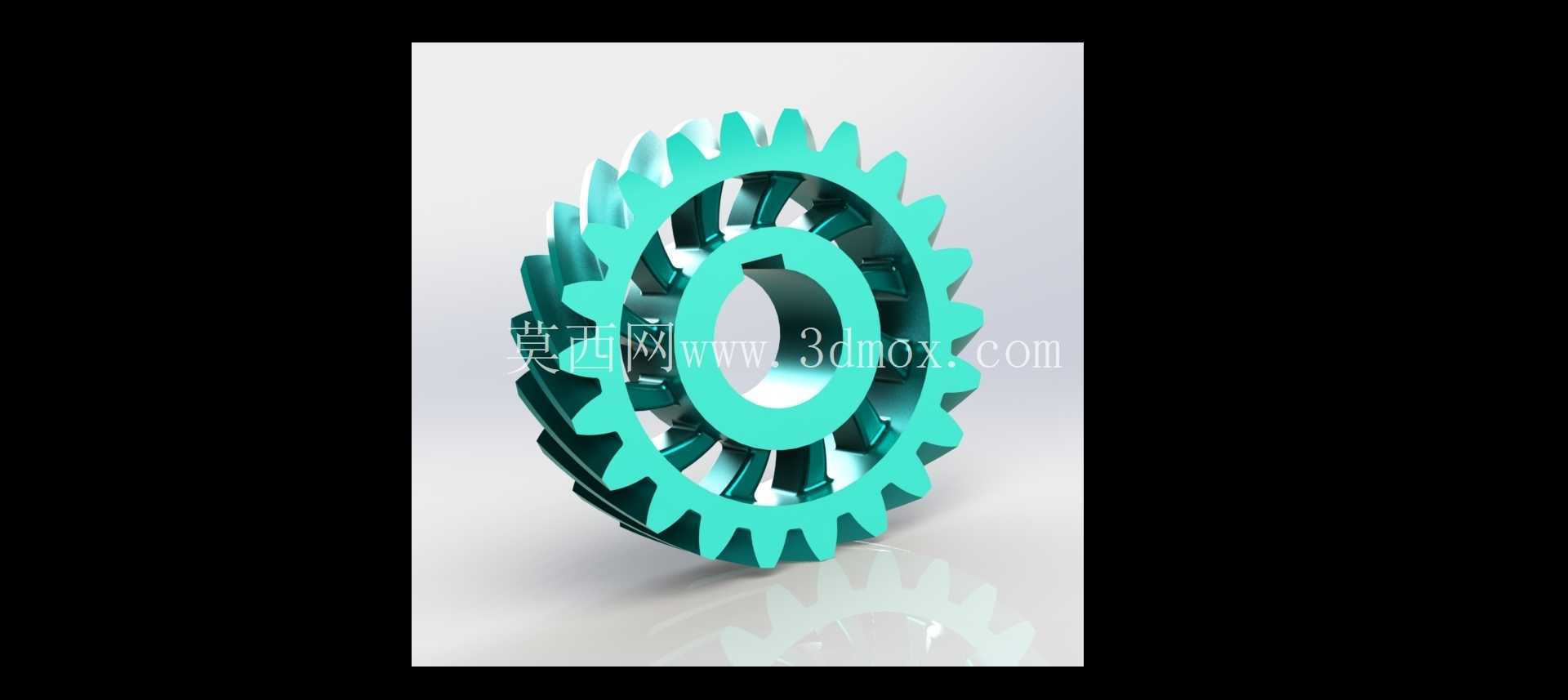

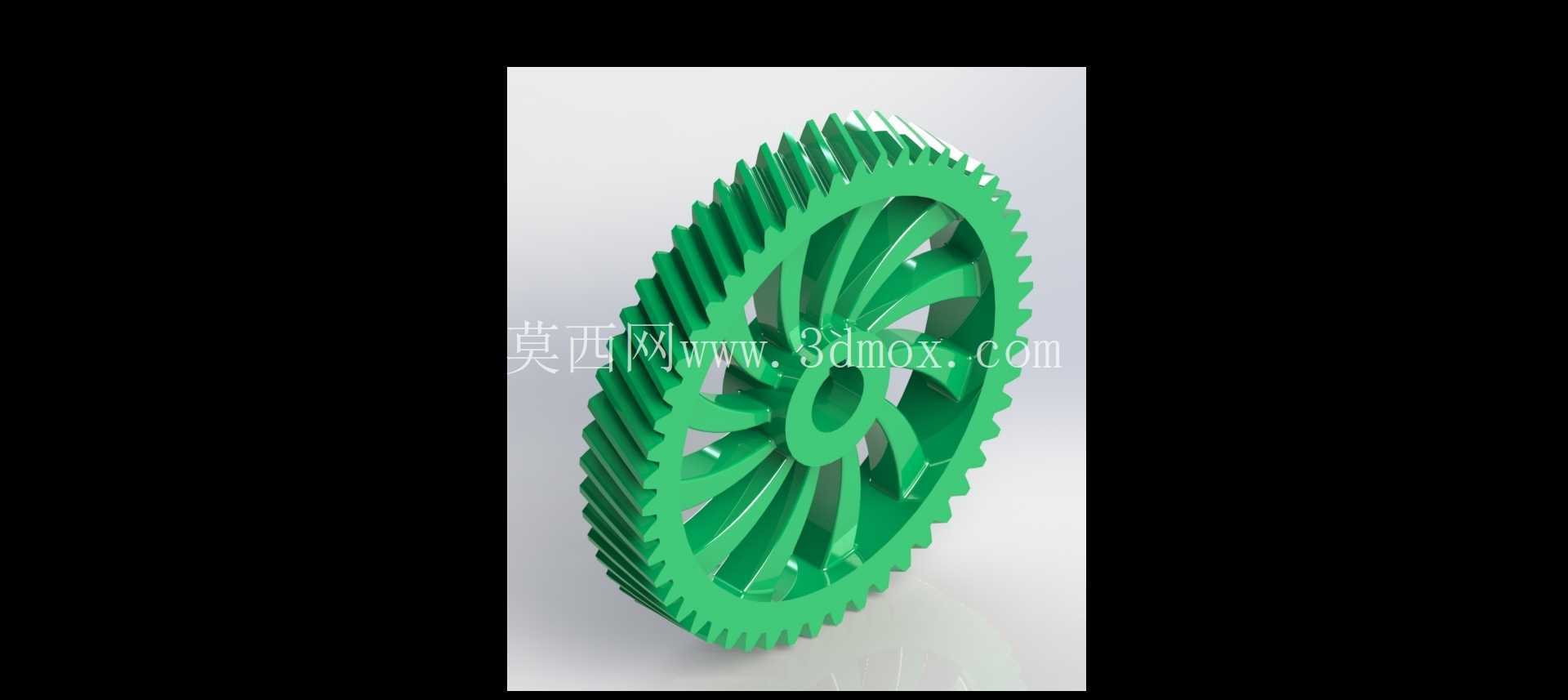

　　从功能特性上看，这套传动结构采用两级反向斜齿轮的布置形式，第一级与第二级斜齿轮的旋向相反，能够抵消大部分齿轮啮合产生的轴向载荷，减少轴承端的轴向受力，延长支撑轴承的使用寿命，同时斜齿轮本身啮合重合度高的特性，也让传动过程比直齿轮传动更平稳，冲击、振动与运行噪音都能控制在更低的水平，适合连续长时间运行的工业工况。参数匹配上，这套结构的输入转速适配常规4极异步电机或者伺服电机的输出区间，输出转速经过两级减速后落在常用的作业端转速区间，传动功率覆盖几十千瓦级的通用传动需求，设计传动效率处于较高水平，齿轮的疲劳寿命满足常规工业设备的大修周期要求，两级齿轮的齿数匹配经过传动比计算校验，能够保证准确的减速比，不会出现转速偏差过大影响作业精度的问题。

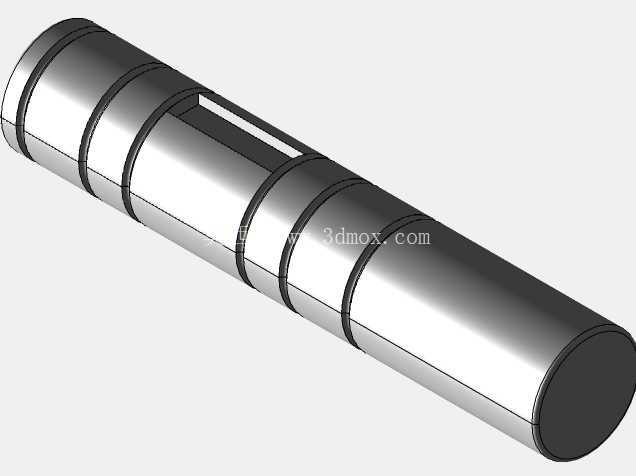

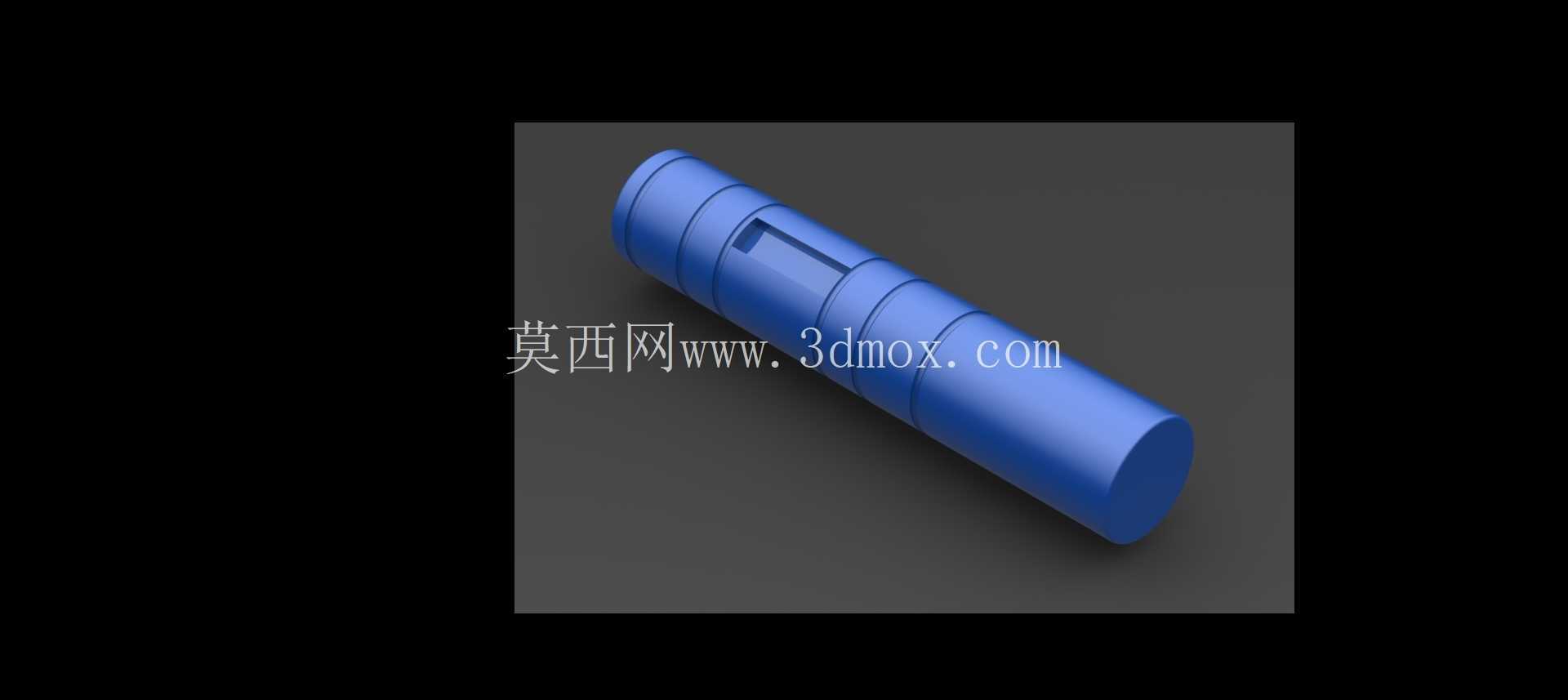

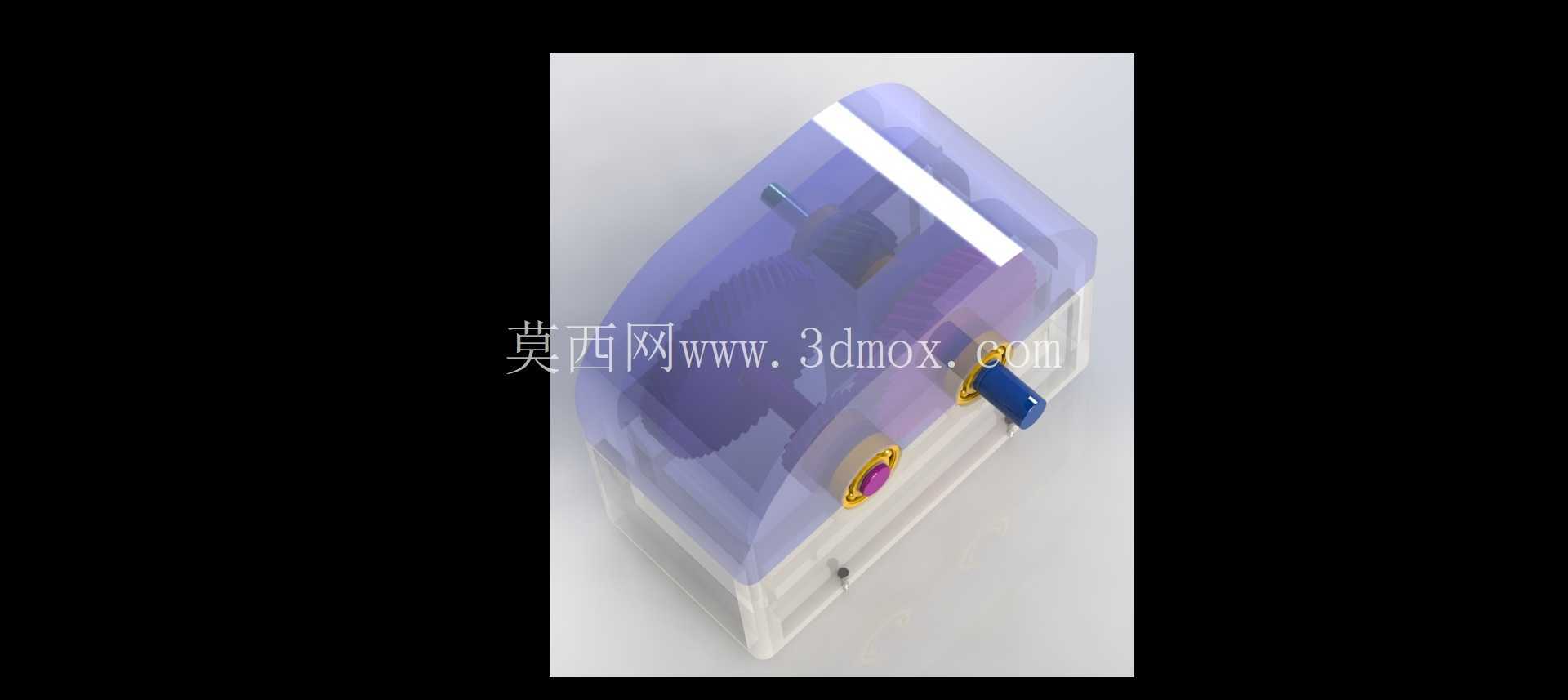

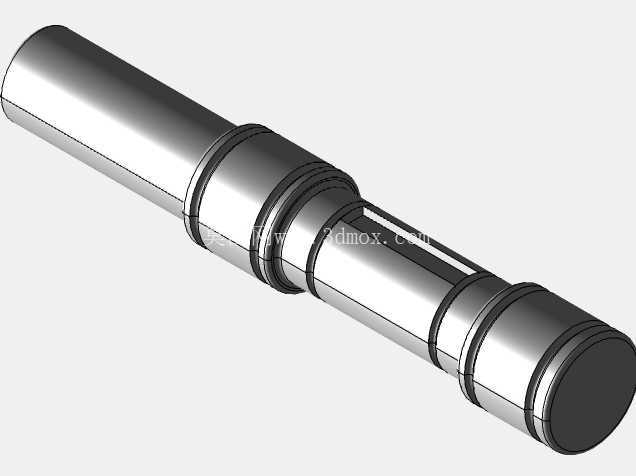

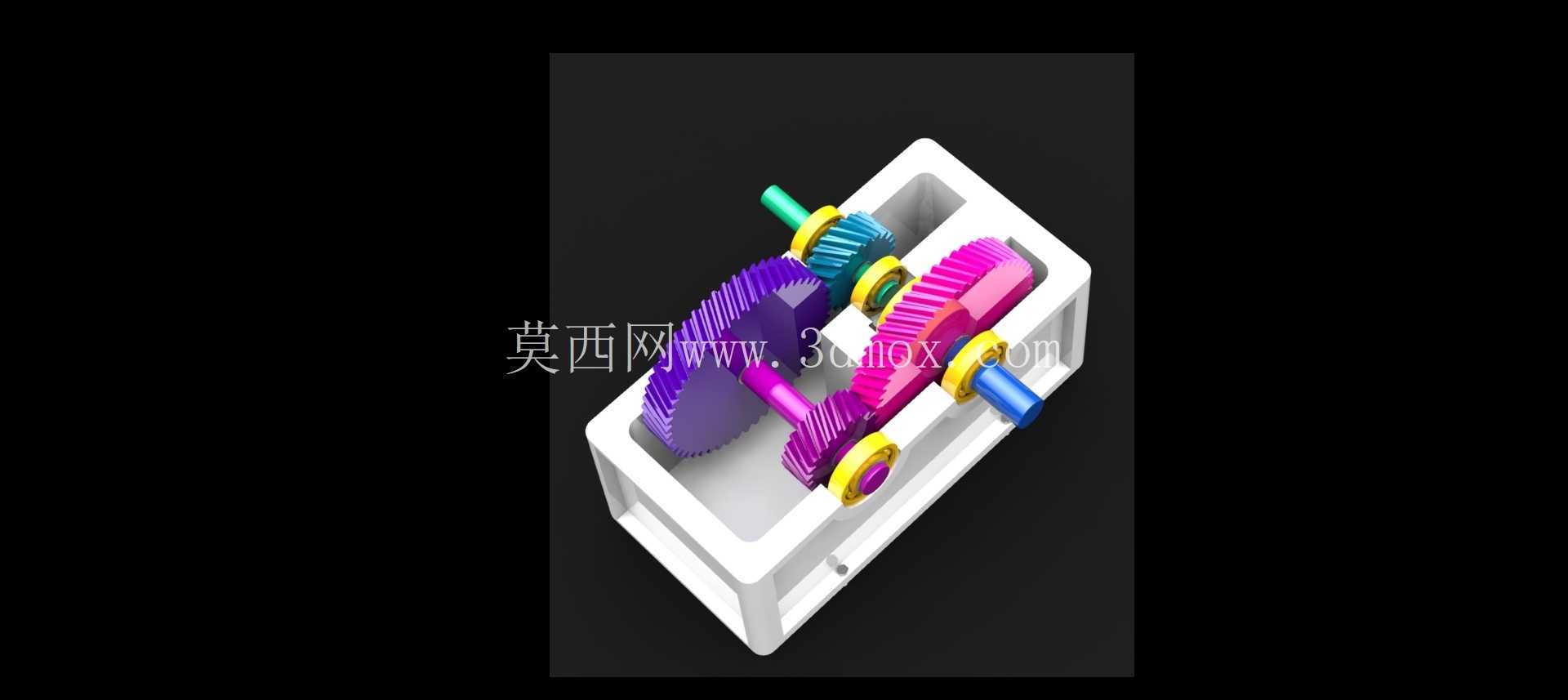

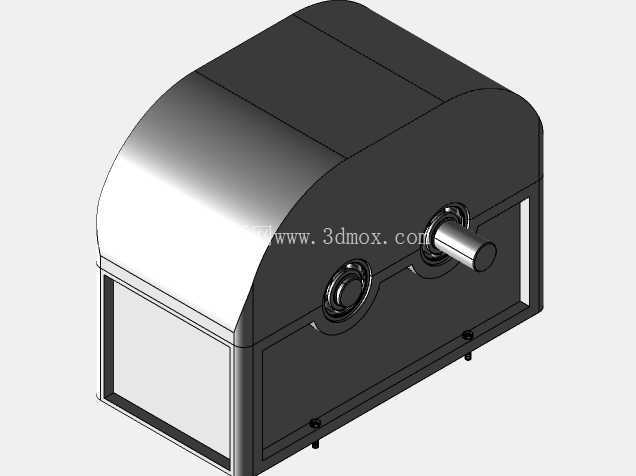

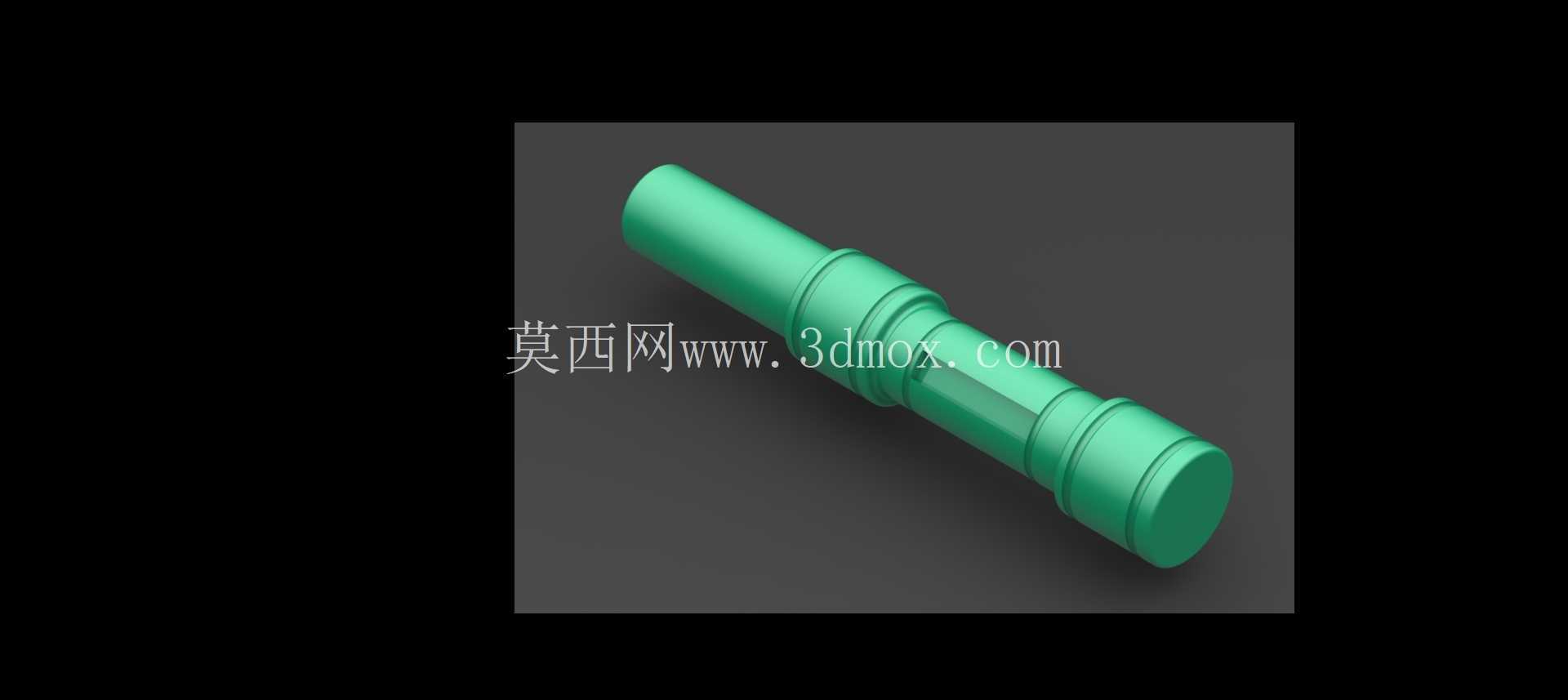

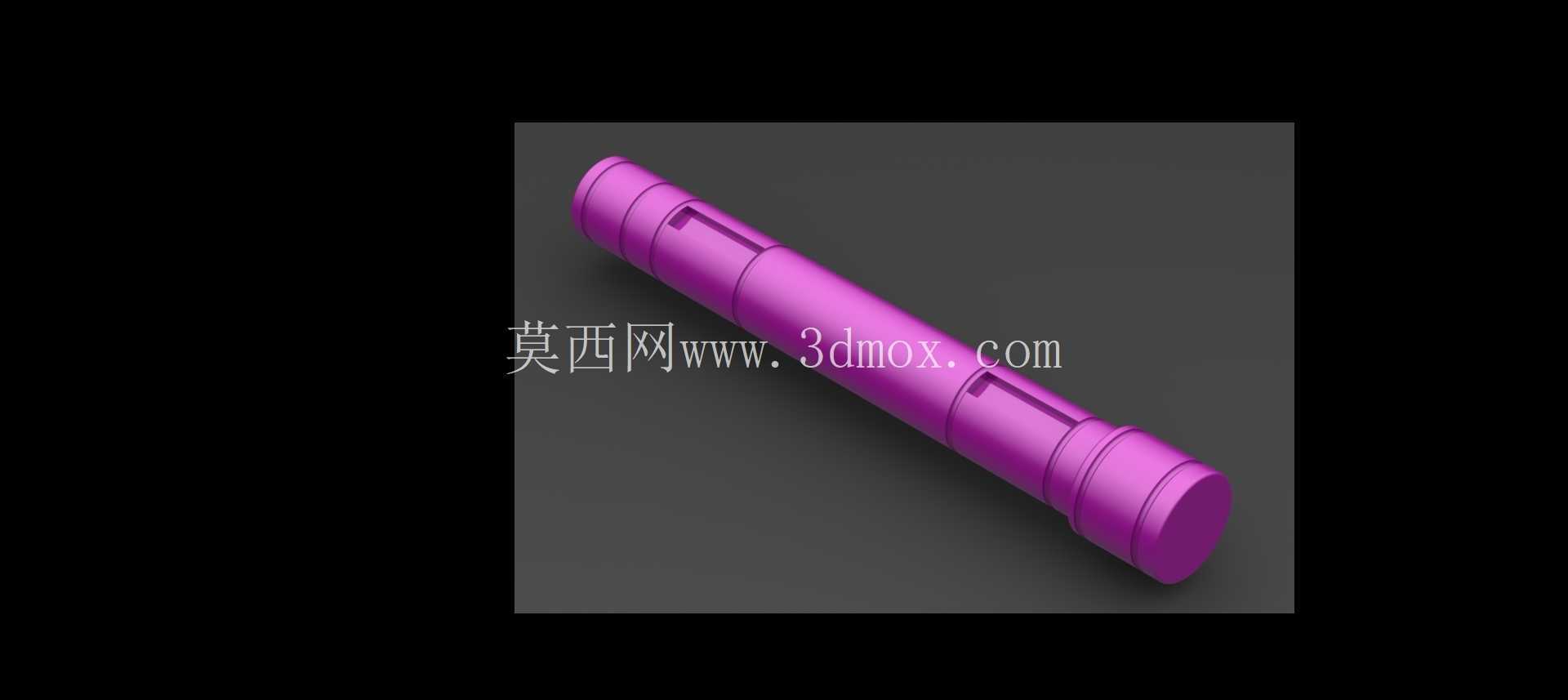

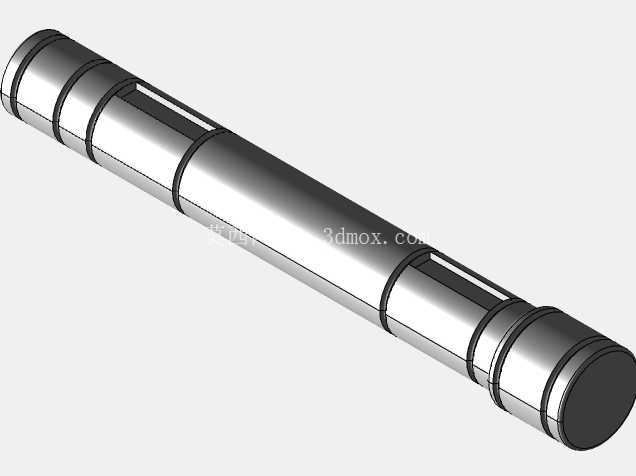

　　在设计思路层面，这套齿轮箱采用了开式箱体的框架式结构，箱体为一体式框型设计，既能够给内部齿轮副提供足够的支撑刚度，避免齿轮啮合过程中因为箱体变形导致的啮合偏载，也预留了足够的内部空间容纳齿轮、轴系与润滑介质，输入轴与输出轴采用平行轴布置，轴端伸出箱体的位置预留了密封件安装位，能够适配骨架油封等常用密封结构，防止润滑介质泄漏同时阻挡外部粉尘进入箱体内部。齿轮与轴的连接采用平键周向固定，配合轴肩与轴用挡圈完成轴向定位，装配时可以从箱体开口侧依次装入轴系与齿轮组件，最后加装端盖完成密封，装配与后期维护的拆解难度较低，不需要复杂的专用工装就能完成拆装作业。

　　从安装边界与尺寸适配的角度来说，这类平行轴斜齿轮箱的安装基准为箱体底部的安装平面，预留的安装孔位可以适配常用的螺栓规格，能够直接固定在设备的安装机架上，输入轴与输出轴的轴伸尺寸、键槽规格都符合通用传动件的尺寸标准，可以直接通过联轴器、链轮或者带轮与原动机、作业端连接，不需要额外做非标转接件的设计。箱体的外部轮廓没有多余的突出结构，安装时需要预留的侧向空间只需要满足端盖拆装、轴承维护的操作空间即可，不会占用过多的设备内部布局空间，在做设备整体布局设计时，能够很方便地嵌入到动力传输链路中。另外在润滑设计上，箱体内部的储油空间能够容纳足够的齿轮润滑油，齿轮转动时可以通过飞溅润滑的方式给所有啮合齿面、轴承位置提供润滑，不需要额外加装强制润滑系统，简化了配套的辅助系统设计，降低了整体的制造成本与后期维护成本。

　　在做这类齿轮箱的三维建模过程中，需要重点校验齿轮啮合的侧隙、齿面接触斑点的位置，以及轴系的挠度变形量，保证在额定负载下，齿轮不会出现卡滞、偏磨的问题，同时要确认箱体的壁厚、加强筋的位置能够承受齿轮啮合产生的径向与轴向载荷，避免长期运行后箱体出现开裂或者变形的问题。另外轴系上轴承的选型要匹配计算得到的径向与轴向载荷，预留足够的载荷安全系数，保证轴承的使用寿命能够和齿轮的寿命匹配，减少后期的维护频次。
