SGT-200燃气轮机性能提升配套装置结构

　　这套三维结构针对SGT-200型燃气轮机的性能优化场景搭建，核心覆盖燃机本体配套的进气、排气、操作运维、管线支撑全模块，主要应用于分布式能源站、工业自备电站、油气田伴生气发电等场景，这类场景下燃机长期处于变工况运行状态，配套结构的合理性直接影响机组运行效率与运维便利性。从实际用途来看，整套结构没有改动燃机核心主机结构，而是围绕主机的进排气阻力优化、运维操作可达性、管线布局规整性三个核心方向做配套设计，解决原有现场配套结构杂乱、运维通道狭窄、排气段散热不畅导致的机组出力下降问题。

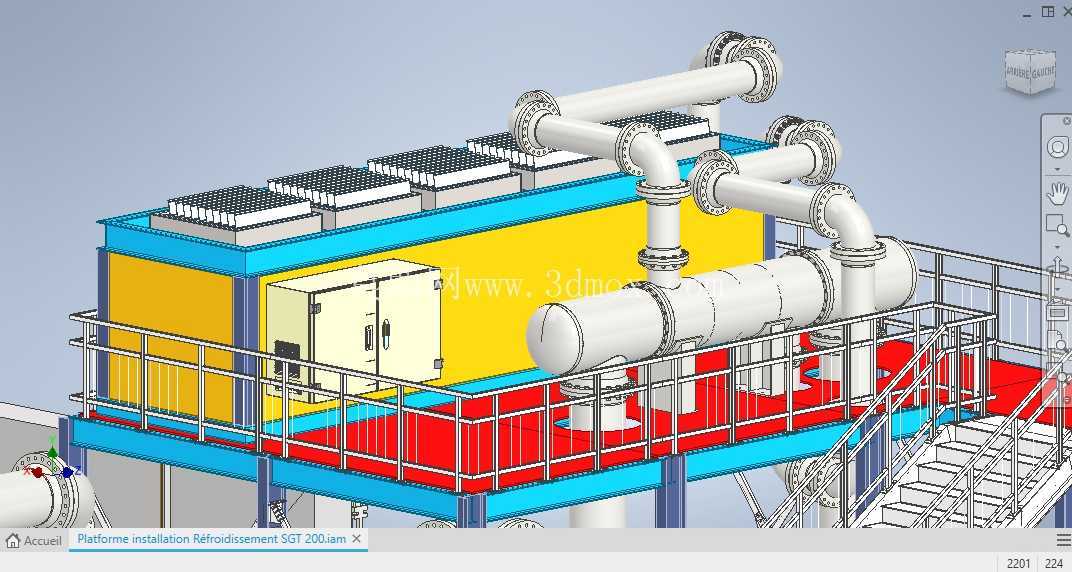

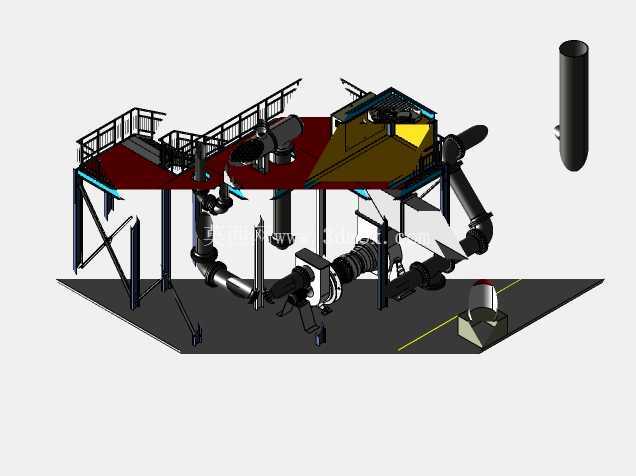

　　功能特性上，首先是分层操作平台的设计，上层红色防滑平台紧邻燃机顶部的检修口，平台边缘设置1.2米高的可拆卸护栏，护栏预留管线穿越缺口，日常巡检时人员可直接在平台上完成燃机顶部传感器、阀门的操作，不需要额外搭设临时脚手架；下层平台衔接楼梯入口，预留了滤油机、检修工具的临时摆放空间，平台载荷按照每平方米200公斤的运维载荷设计，完全满足日常小修的承重需求。管廊支撑结构采用绿色桁架式设计，所有支撑立柱底部设置混凝土预埋基础，立柱间距根据现场管线的重量、热膨胀量做了差异化排布，靠近排气段的管廊额外增加了斜向支撑，抵消排气管道热态运行时产生的轴向推力，避免管线应力传递到燃机本体接口造成密封面泄漏。

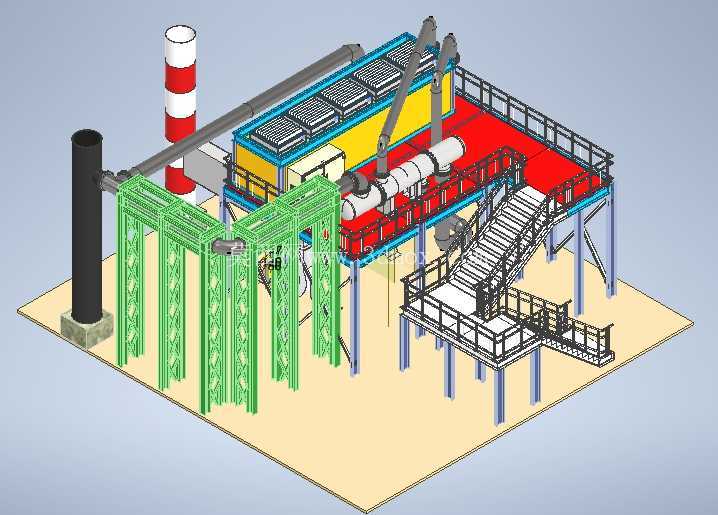

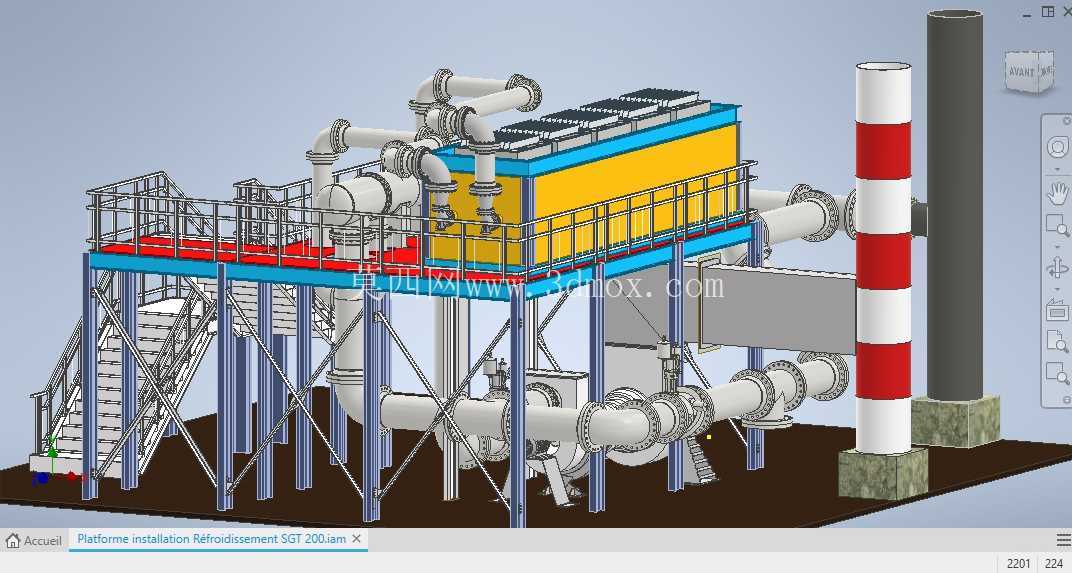

　　排烟系统设置了两根不同功能的烟囱，红白涂装的主排烟烟囱高度满足环保排放的高度要求，烟囱内部设置导流板，降低排烟阻力，黑色的辅助排气烟囱对应燃机的通风冷却回路，直接将机箱内的热空气导出，避免机箱内积热导致进气温度升高，这部分结构是性能提升的核心点之一，经测算进气温度每降低1摄氏度，燃机出力可提升约0.1%，合理的通风排烟结构可有效降低夏季高温工况下的出力衰减。设计思路上，整套结构完全遵循现有SGT-200燃机的安装接口尺寸，所有连接法兰、平台支腿的安装位置都和主机底座的预留安装孔完全匹配，不需要对主机基础做二次改造，现场安装时可直接按照模块拼接，减少现场焊接工作量。

　　外形尺寸方面，整套装置横向总宽度控制在12米以内，纵向总长度不超过18米，最高点为主排烟烟囱顶部，距离地面高度16米，所有结构的外轮廓都在燃机厂房预留的安装边界内，管廊外侧距离厂房墙体的最小距离保留了1.5米的巡检通道，平台楼梯的踏步高度150毫米、宽度300毫米，符合工业平台的人行安全规范。安装边界上，所有支撑结构的基础预埋板都避开了地下电缆、循环水管线的预埋位置，排气烟囱的出口位置避开了厂房顶部的避雷带、通风口，避免排烟热气流倒灌进厂房通风系统；管线排布时，高温蒸汽管线、润滑油管线、电缆桥架分别布置在管廊的不同层，高温管线在最上层，电缆桥架在最下层，层间预留200毫米的隔热间距，避免高温管线烘烤电缆导致绝缘老化。另外，楼梯段的转折平台处设置了临时休息区，人员携带工具上下时可临时停留，平台表面采用花纹钢板做防滑处理，所有尖锐边角都做了圆角打磨，避免巡检人员磕碰受伤；管廊的桁架结构预留了后期新增管线的安装余量，不需要额外加装支撑结构即可满足后续少量管线的加装需求，整套结构的模块化设计也方便后期检修时的局部拆卸，不需要大面积拆除周边结构即可完成对应部位的维护作业。
